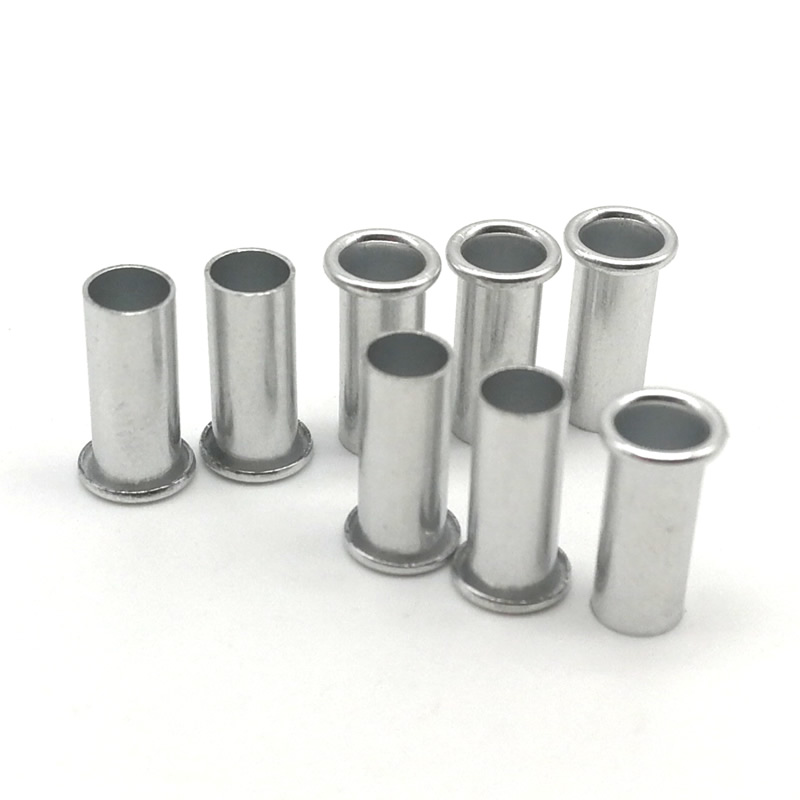

Dlaczego aluminiowe nity rurkowe zyskują na popularności w zespołach wrażliwych na ciężar i podatnych na korozję?

Obudowa do wersji z pełną rurą i półrurką z aluminium

Większość kupujących domyślnienity półruroweponieważ zapewniają równowagę siły i siły wiązania. Istnieje jednak specyficzny zestaw zastosowań, w których nity z pełnej rurki aluminiowej są lepszym wyborem inżynieryjnym, a nie kompromisem.

Kiedy wygrywa pełna rura

Kompromisem jest siła. Pełnyrurowy nit aluminiowyzapewnia 60–70% wytrzymałości na ścinanie nitu pełnego, w porównaniu z 80–90% w przypadku nitu półrurowego. W przypadku połączeń konstrukcyjnych ta różnica ma znaczenie. W przypadku wszystkiego innego tak nie jest.

Rury aluminiowe i rurowe stalowe – porównanie masy i korozji

Aluminiowe nity rurkowe w wielu zastosowaniach bezpośrednio konkurują z nitami rurowymi stalowymi. Decyzja zwykle sprowadza się do stosunku masy do siły.

W przypadku montażu wykorzystującego 1 milion nitów przejście z nitów rurowych stalowych na aluminiowe pozwala zaoszczędzić około 1,45 tony ciężaru łącznika. W zastosowaniach motoryzacyjnych lub lotniczych przekłada się to bezpośrednio na oszczędność paliwa lub energii.

Dane techniczne – nasze standardy fabryczne

W Nuote Metals,aluminiowe nity rurkoweprodukowane są według następujących parametrów.

Zakres wymiarowy

W przypadku trzpieni o średnicy poniżej 2 mm grubość ścianki staje się trudna do kontrolowania w konfiguracji całkowicie pustej. W takich przypadkach polecamy nity aluminiowe półrurowe.

Dostępne stopy

Standardowe wykończenia

Dwa wnioski z dokumentacji naszej fabryki

Żebra wymiennika ciepła HVAC (nity rurowe z aluminium 5056)

Problem:Producent komercyjnych jednostek HVAC potrzebował przymocować cienkie aluminiowe żebra do miedzianych rurek bez zgniatania żeber. Żebra miały grubość zaledwie 0,12 mm, a zespół działał w środowisku kondensacyjnym o stałej wilgotności. Nity stalowe korodowałyby; półrurowe nity aluminiowe wymagały zbyt dużej siły osadzania i zdeformowały żebra.

Nasze rozwiązanie:Dostarczyliśmy 5056aluminiowe nity rurkowez trzonkiem 2 mm i lufą o długości 4 mm, anodowane przezroczyście. Pełna ściana rurowa walcowana z siłą mniejszą niż 400 N – wystarczająco delikatnie, aby uniknąć deformacji żeber. Stop 5056 zapewnił odporność na korozję klasy morskiej w środowisku kondensacyjnym.

Wynik:Klient zmniejszył uszkodzenia żeber z 3% do poniżej 0,2%. Jednostki HVAC przeszły 500 godzin testów w mgle solnej i nie wykazały korozji nitów. Produkcja trwa już ponad dwa lata.

Klipsy do montażu paneli słonecznych (nity rurowe z aluminium 6061)

Problem:Producent sprzętu do montażu paneli fotowoltaicznych potrzebował nitu do mocowania aluminiowych zacisków do ram paneli. Klipsy musiały wytrzymać 25 lat ekspozycji na zewnątrz, w tym promienie UV, deszcz i zmiany temperatur od -40°C do 85°C. Nity stalowe odrzucono ze względu na ryzyko korozji galwanicznej w ramie aluminiowej.

Nasze rozwiązanie:Dostarczyliśmy 6061aluminiowe nity rurkowez trzonkiem 4 mm i lufą o długości 6 mm, anodowane przezroczyście. Stop 6061 zapewnił niezbędną wytrzymałość do mocowania klipsa, a anodowane wykończenie zapewniało dodatkową ochronę przed promieniowaniem UV i korozją. Pełna rurowa konstrukcja umożliwiała lekkie obracanie zacisku podczas instalacji, eliminując dodatkowy etap wyrównywania.

Wynik:Zaciski montażowe przeszły testy cykli termicznych i zamarzania wilgocią IEC 61215. Klient wyeliminował drugi etap wyrównywania, skracając czas instalacji o 12 sekund na panel.

Nity rurowe aluminiowe – często zadawane pytania

P1: Jaka jest różnica między aluminiowymi nitami rurowymi i aluminiowymi nitami półrurowymi?

Odp.: Różnica polega na głębokości pustej sekcji. Jakiśaluminiowy nit rurowy(pełna rurka) jest pusta w całym trzonie. Aluminiowy nit półrurowy ma wydrążoną wnękę rozciągającą się tylko na 45–55% długości trzonu od ogona; pozostała część jest solidna. Pełne nity rurkowe wymagają najmniejszej siły osadzania — zwykle 40–50% nitu litego — co czyni je idealnymi do cienkich i miękkich materiałów. Nity półrurowe zapewniają wyższą wytrzymałość na ścinanie (80–90% masy stałej) i są lepsze w przypadku lekkich połączeń konstrukcyjnych. W Nuote Metals produkujemy obie konfiguracje. W przypadku stosów materiałów o grubości poniżej 3 mm lub w przypadku zespołów, w których ciężar ma krytyczne znaczenie, lepszym wyborem jest zwykle pełna rura. W przypadku elementów nośnych wybierz półrurowe.

P2: Czy aluminiowe nity rurowe mogą być stosowane w środowisku zewnętrznym lub morskim?

Tak, ale stop ma znaczenie. Aluminiowe nity rurkowe 5056 zawierają magnez i chrom, co zapewnia im doskonałą odporność na słoną wodę i korozję atmosferyczną. Są właściwym wyborem do zastosowań w pobliżu morza, na zewnątrz i przy wysokiej wilgotności. 6061 zapewnia dobrą odporność na korozję w ogólnych zastosowaniach na zewnątrz, ale może wżerać się w bezpośredniej mgle solnej. 1100 jest przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych. Aby uzyskać najlepszą ochronę przed korozją, należy wybrać wykończenia anodowane lub chromianowane. W Nuote Metals dostarczamy nity rurowe z aluminium 5056 z anodowanymi wykończeniami, specjalnie do zastosowań morskich i zewnętrznych. W przypadku ciągłego zanurzenia w słonej wodzie zalecamy zamiast tego przejście na nity rurowe ze stali nierdzewnej 316.

P3: Jak obliczyć prawidłową długość lufy dla aluminiowego nitu rurowego?

Odp.: Ponieważ aluminium jest miękkie, a ścianka rurowa cienka, potrzebny jest mniej wystający materiał niż w przypadku nitów stalowych lub półrurowych. Użyj tego wzoru: Długość lufy = Grubość stosu materiału + 0,4 do 0,7 mm. Dolnego końca (0,4 mm) używaj do bardzo miękkich materiałów – cienkiej tkaniny, miękkiej skóry, pianki. Wyższej końcówki (0,7 mm) używaj do twardszych materiałów — sztywnego plastiku, grubej skóry, wielu warstw. Przykład: łączenie panelu aluminiowego o grubości 1,5 mm ze wspornikiem z tworzywa sztucznego o grubości 0,8 mm — całkowita wysokość stosu 2,3 ​​mm. Dodaj 0,5 mm = długość lufy 2,8 mm. Zaokrąglij w górę do najbliższej standardowej długości, zwykle 3,0 mm. Nie używaj formuły półcylindrycznej (stosunek + średnica) – pozostawia ona zbyt dużo materiału i powoduje zbyt duże, niestabilne loki. W przypadku stosów o grubości powyżej 4 mm sterowanie pełnymi nitami rurkowymi staje się trudne; zmień na półrurowe. Nuote Metals zapewnia bezpłatne zestawy próbek o trzech sąsiadujących długościach do testowania na rzeczywistym materiale.

P4: Jakie jest MOQ i czas realizacji aluminiowych nitów rurowych firmy Nuote Metals?

Odp.: Nasze standardowe MOQ wynosi 20 000 sztuk dla rozmiarów magazynowych. W przypadku pierwszych zamówień lub serii próbnych realizujemy mniejsze ilości – nawet 5000 sztuk. Zapewniamy bezpłatne próbki dostępnych rozmiarów; płacisz tylko za przesyłkę kurierską. Czas realizacji: 3–5 dni w przypadku wielkości zapasów; 15–20 dni w przypadku rozmiarów niestandardowych, w tym z niestandardowymi narzędziami. Każda partia zawiera certyfikat materiałowy, raport kontroli wymiarowej i deklarację RoHS. Dostarczyliśmy aluminiowe nity rurkowe klientom w ponad 40 krajach. Certyfikat ISO 9001:2015.
