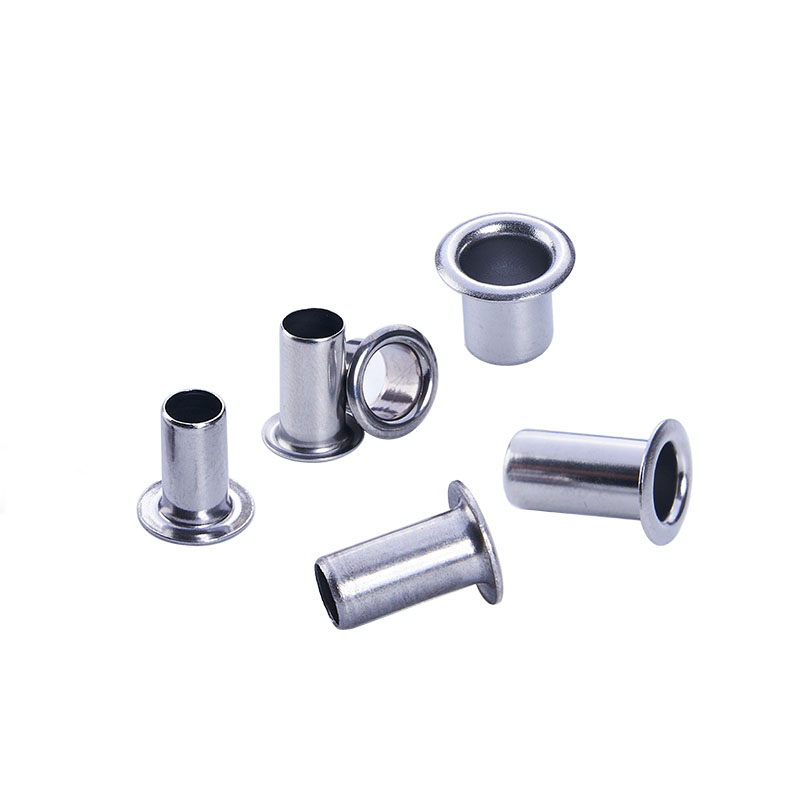

Dlaczego oczka ze stali nierdzewnej wytrzymują inne elementy złączne w agresywnym środowisku?

Trzy agresywne środowiska, które niszczą zwykłe oczka

Nie wszystkie środowiska korozyjne są takie same. Każdy atakuje elementy złączne inaczej. Zrozumienie mechanizmu pomoże Ci wybrać właściwą klasę.

Mgła solna i narażenie na wybrzeże

Jony chlorkowe z wody morskiej rozkładają pasywną warstwę tlenku na stali nierdzewnej. Klasa 304 oczka ze stali nierdzewnejwytrzymuje to przez 200–500 godzin w testach mgły solnej. Klasa 316, zawierająca 2–3% molibdenu, przekracza 1000 godzin. Mosiądz odcynkuje. Doły aluminiowe. Stal platerowana rdzewieje po zarysowaniu powłoki.

Spłukiwanie chemiczne i przetwarzanie żywności

Sprzęt do przetwarzania żywności jest codziennie czyszczony za pomocą alkalicznych lub kwaśnych środków dezynfekcyjnych, często w wysokiej temperaturze. Klasa 304 radzi sobie z większością chemikaliów mających kontakt z żywnością. Klasa 316 jest wymagana w przypadku środków czyszczących bogatych w chlorki lub produktów o wysokiej zawartości kwasu. Oczko musi być również odporne na korozję szczelinową w miejscu styku kołnierza z materiałem.

Cykl termiczny i wysoka temperatura

Autoklawy, piekarniki i wymienniki ciepła poddają elementy złączne wielokrotnemu ogrzewaniu i chłodzeniu. Stal nierdzewna zachowuje wytrzymałość w temperaturach kriogenicznych do 800°C. Mosiądz mięknie. Aluminium słabnie powyżej 150°C. Stal platerowana może się łuszczyć.

Wybór stopu według środowiska – praktyczna tabela

Obróbka powierzchniowa – krok pomijany przez większość dostawców

Stop określa podstawową odporność na korozję. Obróbka powierzchni określa, czy ten opór zostanie w pełni zrealizowany.

Pasywacja – standard minimalny

Pasywacja usuwa wolne cząsteczki żelaza pozostawione na powierzchni podczas produkcji. Cząsteczki te najpierw rdzewieją, tworząc plamy i inicjując wżery. Pasywacja kwasem azotowym zgodnie z normą ASTM A967 przywraca pełną grubość warstwy tlenku chromu. Nuote Metals samodzielnie przeprowadza pasywację każdego zamówienia oczek ze stali nierdzewnej.

Elektropolerowanie – do najbardziej wymagających zastosowań

Elektropolerowanie idzie dalej. Usuwa mikroskopijną warstwę materiału z powierzchni, wygładzając piki i usuwając osadzone zanieczyszczenia. Rezultatem jest lustrzane wykończenie o maksymalnej odporności na korozję. Elektropolerowaneoczka ze stali nierdzewnejsą przeznaczone do zastosowań farmaceutycznych, półprzewodników i żywności o wysokiej czystości.

Zakończ porównanie

Jakość instalacji – ukryty czynnik wpływający na żywotność oczek

Prawidłowo określone oczko może nadal ulec przedwczesnemu uszkodzeniu, jeśli instalacja jest nieprawidłowa. Największe znaczenie mają trzy czynniki.

Rozmiar otworu i gratowanie

Otwór powinien być o 0,05–0,10 mm większy od trzonu oczka. Zadziory po obu stronach otworu działają jak element zwiększający naprężenia i mogą spowodować pęknięcie lufy podczas formowania walca. Gratuj obie strony. Nie podlega to negocjacjom w przypadku stali nierdzewnej, która twardnieje szybciej niż mosiądz.

Ustawianie siły i oprzyrządowania

Stal nierdzewna wymaga większej siły osadzania niż mosiądz czy aluminium. Stosować matryce z hartowanej stali narzędziowej z polerowanym wklęsłym profilem. Niezbędne jest pojedyncze, zdecydowane pociągnięcie. Wielokrotne uderzenia powodują twardnienie i pękanie.

Typowe wady i przyczyny

Dwa przypadki terenowe z naszej dokumentacji produkcyjnej

Drzwi do piekarników komercyjnych (stal nierdzewna 304)

Problem:Producent sprzętu piekarniczego zastosował oczka ze stali ocynkowanej do mocowania koców izolacyjnych na drzwiczkach piekarnika. Piece pracowały w temperaturze 220°C i były codziennie myte alkalicznym środkiem czyszczącym. Poszycie zawiodło w ciągu sześciu miesięcy, a rdza skaziła izolację. Mosiężne oczka zmatowiały i straciły wytrzymałość w temperaturze.

Nasze rozwiązanie:Dostarczyliśmy standardowe oczka ze stali nierdzewnej 304 z pasywowanym wykończeniem, trzpień 5 mm i długość lufy 8 mm. Gatunek 304 radzi sobie z alkalicznymi środkami czyszczącymi i cyklami termicznymi. Pasywacja maksymalizowała warstwę tlenku chromu.

Wynik:Dwa lata eksploatacji, zero korozji, zero awarii. Klient przerobił wszystkie modele piekarników naoczka ze stali nierdzewnej.

Nadbrzeżny baldachim architektoniczny (stal nierdzewna 316)

Problem:Wykonawca architektury zainstalował baldachim z naprężonej tkaniny 200 metrów od oceanu. Oczka mocujące tkaninę do ramy były oryginalnie mosiężne. W ciągu jednego roku na białej tkaninie zaobserwowano odcynkowanie i zielone plamy. Wymiana wymagała demontażu czaszy.

Nasze rozwiązanie:Dostarczyliśmy oczka ze stali nierdzewnej 316 z dopasowanymi podkładkami, wykończenie elektropolerowane. Ostrogi wbijają się w tkaninę, aby zapobiec obracaniu się. Elektropolerowanie zapewniło maksymalną odporność na chlorki.

Wynik:Po trzech latach od wymiany brak korozji i przebarwień. Producent określa obecnie 316 elektropolerowanych oczek do wszystkich projektów przybrzeżnych.

Często zadawane pytania

P1: Czy oczka ze stali nierdzewnej 304 mogą być stosowane w środowisku chlorowanych basenów?

O: Postępuj ostrożnie. Chlorowana woda w basenie zawiera kwas podchlorawy, który może naruszyć warstwę pasywną stali nierdzewnej 304, szczególnie w ciepłej wodzie lub w warunkach niskiego pH. Zaobserwowaliśmy, że po sześciu miesiącach pracy w przykryciach basenów krytych zaobserwowaliśmy 304 oczka. W przypadku ciągłego lub częstego narażenia na chlorowaną wodę, uaktualnij do 316oczka ze stali nierdzewnej. Zawartość molibdenu jest odporna na wżery wywołane chlorem. W przypadku sporadycznego narażenia – przykrycie basenu używane tylko w weekendy – może wystarczyć 304 z pasywacją, ale 316 jest zalecany do wszelkich zastosowań komercyjnych lub wrażliwych na gwarancję. Dostępne są bezpłatne kupony testowe do testowania wody chlorowanej.

P2: Skąd mam wiedzieć, czy pasywacja została przeprowadzona prawidłowo?

Odp.: Najpopularniejszą metodą weryfikacji jest test siarczanu miedzi zgodnie z normą ASTM A380. Na powierzchnię nanosi się kroplę roztworu siarczanu miedzi. Jeśli obecne jest wolne żelazo, miedź osadza się w postaci różowej plamy. Jeśli powierzchnia zostanie odpowiednio pasywowana, nie następuje zmiana koloru. W Nuote Metals przeprowadzamy testy siarczanu miedzi w każdej partii pasywacyjnej i przechowujemy dokumentację. W przypadku zastosowań krytycznych możemy również dostarczyć wyniki testów ferroksylowych. Jeśli Twój dostawca nie może dostarczyć dokumentów potwierdzających pasywację, pasywacja może być niekompletna lub całkowicie pominięta.

P3: Czy oczka ze stali nierdzewnej mogą być stosowane z blachami aluminiowymi bez powodowania korozji galwanicznej?

Tak, ale wymagana jest izolacja. Stal nierdzewna jest katodowa, a aluminium anodowa. W obecności wilgoci aluminium będzie korodować szczególnie wokół oczka. Aby temu zapobiec, pomiędzy oczkiem ze stali nierdzewnej a powierzchnią aluminiową należy zastosować podkładkę izolacyjną z nylonu lub PET. Podkładka przerywa ścieżkę elektryczną. W przypadku zastosowań w wysokich temperaturach należy użyć podkładki z włókna szklanego lub ceramiki. Dodatkową ochronę zapewnia uszczelnienie krawędzi złącza elastyczną masą uszczelniającą. W Nuote Metals dostarczamy wstępnie zmontowane podkładki izolacyjne dooczka ze stali nierdzewnejstosowane w zespołach aluminiowych. W przypadku trudnych warunków morskich należy zamiast tego rozważyć oczka ze stali nierdzewnej pokrytej polimerem.

Streszczenie:Oczka ze stali nierdzewnej są odporne na działanie mosiądzu, aluminium i stali platerowanej w mgle solnej, myciu chemicznym i cyklach termicznych. Wybierz 304 do ogólnego przetwarzania na świeżym powietrzu i przetwarzania żywności; wybierz 316 dla środowisk przybrzeżnych i bogatych w chlorki. Pasywacja to minimalne wykończenie; elektropolerowanie jest przeznaczone dla najbardziej wymagających zastosowań. Jakość montażu — rozmiar otworu, gratowanie i ustawienie jednego skoku — decyduje o tym, czy oczko osiągnie pełną żywotność. Nuote Metals dostarcza oczka ze stali nierdzewnej z certyfikatem ISO 9001 i pełną identyfikowalnością.
