Dlaczego mosiężne nity rurowe są preferowanym wyborem w przypadku zespołów elektrycznych, dekoracyjnych i dużych ilości?

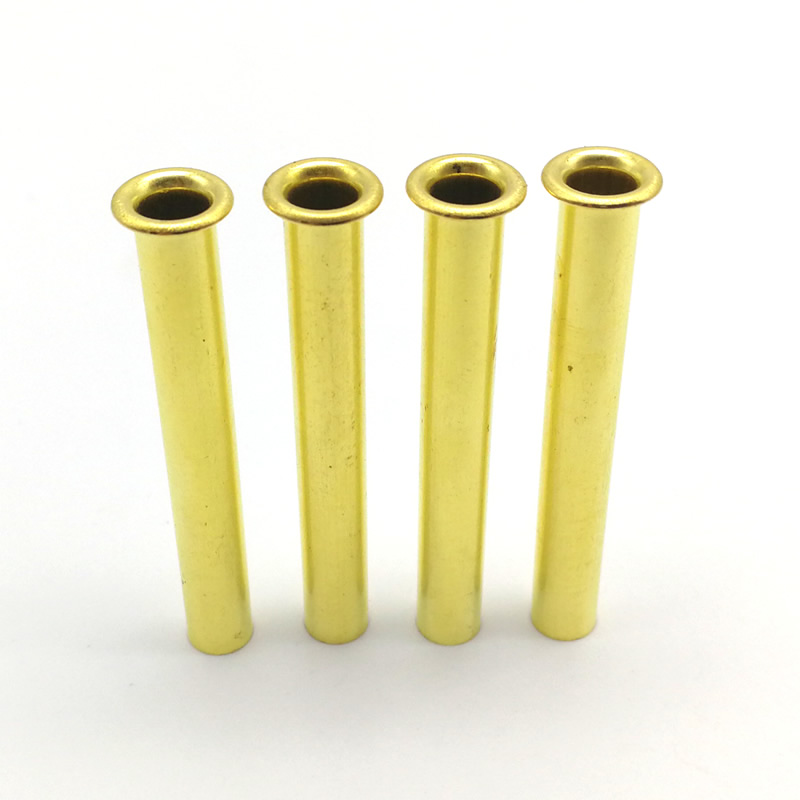

A mosiężny nit rurowyto trwały element mocujący z wstępnie uformowanym łbem i trzpieniem, który jest albo częściowo pusty (półrurowy), albo całkowicie pusty (rurowy). Podczas montażu pusta część wysuwa się na zewnątrz, tworząc drugą głowicę, która zaciska ze sobą materiały.

Mosiądz ma trzy zalety, których stal, aluminium i stal nierdzewna nie mogą ze sobą połączyć:

Przewodność:28% IACS — wystarczająca dla zacisków elektrycznych i punktów uziemiających

Estetyka:Naturalny, ciepły złoty kolor, który tworzy bogatą patynę lub może być lakierowany, aby zachować jasność

Skrawalność:Doskonała odkształcalność umożliwiająca walcowanie cienkich ścianek bez pękania

Półrurowy czy pełny rurowy – jaka konfiguracja?

Nasza zasada:Wybierz półrurowy, gdy złącze przenosi lekkie lub umiarkowane obciążenie lub wymaga ciągłości elektrycznej. Wybierz pełną rurkę do mocowania czysto dekoracyjnego lub bardzo miękkich materiałów, gdzie niezbędna jest minimalna siła osadzania.

Klasa materiału – żółty mosiądz C2680

W Nuote Metals produkujemy mosiężne nity rurowe wyłącznie z żółtego mosiądzu C2680. Stop ten zapewnia optymalną równowagę pomiędzy ciągliwością, wytrzymałością i kosztem.

C2680 zapewnia dobrą obrabialność, doskonałe właściwości formowania na zimno i jest odporny na odcynkowanie lepiej niż mosiądze o niższej zawartości miedzi.

Dane techniczne – średnica i długość trzpienia

Dwa krytyczne wymiary dlamosiężne nity rurkowesą średnica trzonu i długość lufy. Poniżej znajdują się nasze standardowe asortymenty.

Standardowy zakres rozmiarów

Tolerancje

Dwa wnioski z dokumentacji naszej fabryki

Elektryczne listwy zaciskowe (półrurowe, trzpień 3 mm)

Problem: Producent przemysłowych listew zaciskowych potrzebował przewodzącego, lutowalnego łącznika do połączenia końcówek przewodów z listwą. Śruby poluzowane pod wpływem wibracji; skorodowane złącza wtykowe. Połączenie wymagało zarówno wytrzymałości mechanicznej, jak i ciągłości elektrycznej.

Nasze rozwiązanie: Dostarczyliśmy nity półrurowe z mosiądzu C2680, cynowane, z trzpieniem 3 mm i długością lufy 5 mm. Cynowanie zapewnia doskonałą lutowność i zapobiega utlenianiu powierzchni. Konstrukcja półrurowa wymagała niewielkiej siły, a wydrążony ogon został nawinięty na końcówkę drucianą, aby utworzyć trwałe połączenie mechaniczne i elektryczne.

Wynik: Klient wyeliminował dodatkową śrubę i skrócił czas montażu o 15 sekund na listwę zaciskową. Rezystancja styku zmierzona poniżej 0,5 mΩ po 1000 cykli termicznych.

Paski skórzane premium (pełne rurowe, trzpień 4 mm)

Problem: Europejska marka wyrobów skórzanych potrzebowała dekoracyjnego, odpornego na korozję nitu do konstrukcji paska. Skóra była garbowana roślinnie o grubości 3,5 mm. Solidne nity popękały skórę; stalowe nity zmatowiały i poplamiły skórę.

Nasze rozwiązanie: Dostarczyliśmy lakierowane, mosiężne nity rurowe C2680 z trzpieniem 4 mm i długością lufy 8 mm. Lakier zapobiegł matowieniu i zachował jasne złote wykończenie. W pełni rurowa konstrukcja wymaga minimalnej siły, całkowicie eliminując pękanie. Mosiężny kolor idealnie komponował się ze sprzączkami paska.

Wynik: współczynnik odrzuceń spadł z 2,5% do poniżej 0,2%. Marka używa tych nitów od ponad trzech lat i nie zgłasza żadnych reklamacji.

Dostępne wykończenia mosiężnych nitów rurowych

Wszystkie wykończenia są zgodne z dyrektywą RoHS.

Nity rurowe mosiężne – często zadawane pytania

P1: Jaka jest różnica między mosiężnymi nitami rurowymi a mosiężnymi nitami półrurowymi?

Odp.: Różnica polega na głębokości pustej sekcji. Amosiężny nit rurowy(zwany także pełnym rurowym) jest pusty w całym trzonie. Mosiężny nit półrurowy ma wydrążoną wnękę rozciągającą się tylko na 45–55% długości trzonu od ogona; pozostała część jest solidna. Nity półrurowe zapewniają wyższą wytrzymałość na ścinanie (80–90% masy stałej) i nadają się do zacisków elektrycznych i lekkich połączeń konstrukcyjnych. Nity pełne rurkowe zapewniają niższą wytrzymałość (60–70% masy stałej), ale wymagają jeszcze mniejszej siły osadzania, dzięki czemu idealnie nadają się do elementów dekoracyjnych i miękkich materiałów. W Nuote Metals obie konfiguracje produkujemy z mosiądzu C2680. Opowiedz nam o swojej aplikacji, a my polecimy tę właściwą.

P2: Czy mosiężne nity rurowe mogą być stosowane do uziemienia elektrycznego?

Tak. Mosiądz zapewnia przewodność elektryczną na poziomie około 28% IACS, co jest wystarczające do wielu zastosowań uziemiających, zaciskowych i niskoprądowych. Aby uzyskać wyższą obciążalność prądową, należy rozważyć nity rurkowe z miedzi (100% IACS). W przypadku stosowania mosiężnych nitów rurkowych do połączeń elektrycznych zalecamy wykończenia cynowane, aby utrzymać niską rezystancję styku w czasie i zapobiec utlenianiu powierzchni. Wydrążony ogon można owinąć wokół przewodu lub końcówki, aby utworzyć trwałe połączenie mechaniczne i elektryczne. W Nuote Metals dostarczamy nity rurowe z cynowanego mosiądzu przeznaczone specjalnie do zacisków PCB, kołków uziemiających i styków przełączników.

P3: Jakie jest MOQ i czas realizacji mosiężnych nitów rurowych firmy Nuote Metals?

Odp.: Nasze standardowe MOQ wynosi 20 000 sztuk dla rozmiarów magazynowych. W przypadku pierwszych zamówień lub serii próbnych przyjmujemy mniejsze ilości. Zapewniamy bezpłatne próbki dostępnych rozmiarów – płacisz tylko opłatę kurierską. Czas realizacji: 3–5 dni w przypadku wielkości zapasów; 15–25 dni w przypadku rozmiarów niestandardowych (w tym oprzyrządowania niestandardowego). Do każdej partii dołączony jest certyfikat materiałowy i raport kontroli wymiarowej. Dostarczyliśmymosiężne nity rurkoweklientom w ponad 70 krajach. Certyfikat ISO 9001:2015.
