Czy nity rurowe DIN 7340 są precyzyjnym rozwiązaniem spełniającym potrzeby lekkich zespołów montażowych?

Kiedy niemiecki inżynier sięga ponit rurowy, prawdopodobnie określają normę DIN 7340. Norma ta od dziesięcioleci stanowi podstawę produkcji precyzyjnych nitów drążonych w Europie. W Nuote Metals zajmujemy się produkcjąNity DIN 7340dla klientów wymagających dokładnych wymiarów, stałej grubości ścianek i niezawodnego działania.

W tym przewodniku wyjaśniono, co właściwie określa norma DIN 7340, jak czytać oznaczenie DIN 7340 i gdzie te nity przewyższają ogólne alternatywy.

Czym dokładnie jest norma DIN 7340?

DIN 7340 to niemiecka norma przemysłowa określająca nity rurowe wycinane z rur ciągnionych bez szwu. Norma obejmuje średnice nominalne od 1 mm do 10 mm i definiuje dwa kształty łbów: Formę A (łeb płaski/płaski) i Formę B (łeb okrągły radełkowany). Aktualna wersja to DIN 7340:2011-03.

Kluczową różnicą pomiędzy nitami rurowymi DIN 7340 a innymi nitami drążonymi jest proces produkcyjny. W przeciwieństwie do nitów drążonych wytwarzanych metodą głębokiego tłoczenia (które tworzy kształt przypominający miseczkę),Nity DIN 7340wykonane są z rur precyzyjnych ciągnionych bez szwu. Dzięki temu zarówno średnica wewnętrzna, jak i zewnętrzna są idealnie cylindryczne i mają stałą grubość ścianki.

Jak czytać oznaczenie DIN 7340

Norma określa jasną konwencję nazewnictwa. Każdy parametr jest zawarty w numerze części:

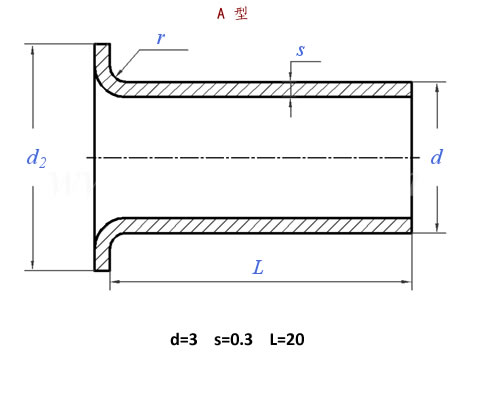

RN A 3 x 0,3 x 20 DIN 7340 Cu

Ten system nazewnictwa oznacza, że ​​nie ma dwuznaczności. Kupujący w Niemczech i producent w Chinach wymieniają dokładnie ten sam nit.

Typowe zastosowania nitów rurowych DIN 7340

PonieważNity DIN 7340są produkowane z precyzyjnych rurek o stałej grubości ścianek i doskonale nadają się do zastosowań, w których liczy się czysty otwór wewnętrzny.

Zespół przepustu elektrycznego i PCB

Wydrążony środek nitu rurowego DIN 7340 umożliwia przejście przewodów. Jest to cenne w przypadku punktów uziemiających PCB, połączeń zacisków i przepustów elektrycznych, gdzie przestrzeń jest ograniczona. Nity z mosiądzu cynowanego DIN 7340 są szczególnie popularne w przypadku połączeń lutowanych.

Wyroby skórzane, torby i obuwie

Przemysł modowy i skórzany w dużym stopniu polega na nitach DIN 7340 do otworów na paski, wzmocnień toreb, oczek na buty i mocowania pasków. Niska siła osadzania wymagana w przypadku nitów rurowych zapobiega uszkodzeniom miękkich materiałów, takich jak skóra i tkanina.

Komponenty samochodowe i lotnicze

Nity DIN 7340 są stosowane we wnętrzach samochodów, zespołach kanałów HVAC, oprawach oświetleniowych i niekonstrukcyjnych zastosowaniach w przemyśle lotniczym, gdzie priorytetem jest redukcja masy i odporność na korozję.

Zastosowania przemysłowe i maszynowe

Szczeble drabin, obudowy elektroniki, żeberka wymienników ciepła i ramy mebli to przykłady, w których nity rurowe DIN 7340 zapewniają ekonomiczne, trwałe połączenie.

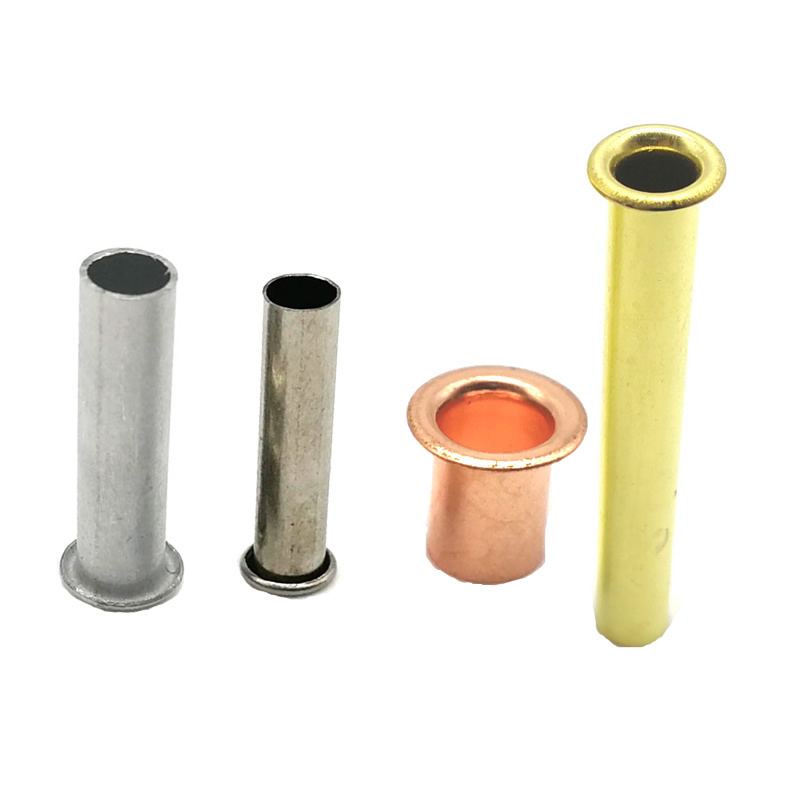

Opcje i wybór materiałów

DIN 7340 pozwala na zastosowanie wielu materiałów podstawowych. Poniższa tabela podsumowuje popularne opcje i ich najlepsze zastosowania.

Nity wykonane z rur ciągnionych zgodne z normą DIN 7340 mają przewagę nad nitami drążonymi głęboko tłoczonymi: cylindryczny kształt zapewnia jednakową grubość ścianki, co przekłada się na przewidywalne formowanie się rolek podczas montażu.

Specyfikacje wymiarowe – forma A kontra forma B

Forma A (płaska / z łbem stożkowym)

Forma A ma płaską główkę o niskim profilu. Jest to najczęstsza konfiguracja mocowania ogólnego przeznaczenia, w przypadku której akceptowalne jest wykończenie płaskie lub niskoprofilowe.

Przykładowe wymiary dla formy A (z łbem płaskim):

Tolerancje formy A zazwyczaj wynoszą ±0,05 mm dla średnicy trzpienia i ±0,10 mm dla średnicy łba.

Forma B (okrągły radełkowany / łeb walcowany)

Forma B ma zaokrąglony profil główki. Walcowana krawędź zapewnia wykończony wygląd i jest często wybierana do zastosowań widocznych lub tam, gdzie wymagane jest bardziej dekoracyjne wykończenie.

Na przykład katalog Würth przedstawia nit stalowy typu B z powłoką cynkową: d1 = 8 mm, średnica łba = 12 mm, wysokość łba = 1,4 mm, długość = 8 mm, waga = 1.500 g.

Forma B może również zawierać radełkowanie na główce dla lepszego chwytu w niektórych zastosowaniach, choć różni się to w zależności od producenta.

Instalacja – co działa w przypadku nitów DIN 7340

Prawidłowe ustawienie nitu rurowego wymaga zwrócenia uwagi na trzy zmienne: rozmiar otworu, długość nitu i oprzyrządowanie.

Rozmiar otworu

Otwór musi być odpowiednio zwymiarowany. Zalecany jest luz nie większy niż +0,10 mm ponad średnicą zewnętrzną (d1). Jeśli otwór jest zbyt duży, rurka zagnie się wewnętrznie, zanim uformuje się główka. Jeśli otwór będzie zbyt ciasny, cienka ścianka może pęknąć.

Obliczanie długości nitu

W przypadku standardowego zacisku rolowanego wymagana długość nitu wynosi:

Całkowita grubość materiału + (0,5 do 0,7) × d1

Przykład: łączenie dwóch arkuszy o łącznej grubości 2,0 mm za pomocą nitu o średnicy 3 mm:

Długość = 2,0 + (0,6 × 3,0) = 3,8 mm.

Użycie zbyt dużej długości prowadzi do niechlujnego i niestabilnego klinczu. Użycie zbyt małej ilości oznacza, że ​​loki nie będą mogły się prawidłowo uformować.

Obróbka

Zawsze używaj przebijaka do kielichowania z polerowanej, hartowanej stali. Matryca nitująca powinna być zaprojektowana tak, aby stopniowo poszerzać trzonek nitu, aby zapobiec wyboczeniu. Kształtowanie matrycy ze stopniowym rozszerzaniem, a nie ostrym występem, zapewnia równomierny obrót o 360°.

Jakość i certyfikaty

Norma DIN 7340 jest utrzymywana przez Komitet Normalizacyjny DIN ds. elementów złącznych (FMV). Standard jest okresowo przeglądany i aktualizowany, przy czym wersją 2011 jest wersja bieżąca.

Producent Nuote MetalsNity DIN 7340ze stali, stali nierdzewnej, miedzi, aluminium i mosiądzu, z wykończeniami obejmującymi gładkie, niklowane i cynowane. Rozmiary mogą być dostosowane do rysunków klienta. Firma działa zgodnie z certyfikatem ISO 9001:2015, ze 100% kontrolą jakości przed wysyłką. Dostępne są bezpłatne próbki dla rozmiarów magazynowanych, przy MOQ wynoszącym 20 000 sztuk w przypadku zamówień standardowych.

Nity zgodne z normą DIN 7340 są produkowane z rur ciągnionych bez szwu, co zapewnia bardziej stałą grubość ścianki w porównaniu z alternatywami głębokotłocznymi. Ma to znaczenie w zastosowaniach, w których otwór wewnętrzny musi pozostać czysty, aby umożliwić przejście drutu lub gdzie krytyczne znaczenie ma równomierne uformowanie walca.

Pierwsze kroki z nitami DIN 7340

Jeśli obecnie określiszNity DIN 7340lub rozważasz przejście na znormalizowany nit rurowy do swojego montażu, najszybszą drogą jest zamówienie próbek.

Podaj całkowitą grubość stosu materiałów, żądaną średnicę trzpienia (d1) i preferowany materiał. Nuote Metals obliczy zalecaną długość i wyśle ​​Ci próbki do przetestowania.
