Dlaczego inżynierowie wybierają miedziane nity rurowe ze względu na przewodność, odprowadzanie ciepła i żywą patynę?

Miedź jest jednym z najstarszych materiałów złącznych znanych w przemyśle. Ale połączenie miedzi z całkowicie rurowym kształtem jest zaskakująco nowoczesne. W Nuote Metals zajmujemy się produkcjąnity rurkowe miedzianedla klientów, którzy potrzebują czegoś więcej niż tylko mechanicznego łączenia – potrzebują ciągłości elektrycznej, odprowadzania ciepła lub powierzchni, która pięknie się starzeje. W tym przewodniku skupiono się wyłącznie na konfiguracji rurowej: całkowicie pustej w środku, lekkiej i ustawianej przy małej sile.

Co wyróżnia miedziany nit rurowy?

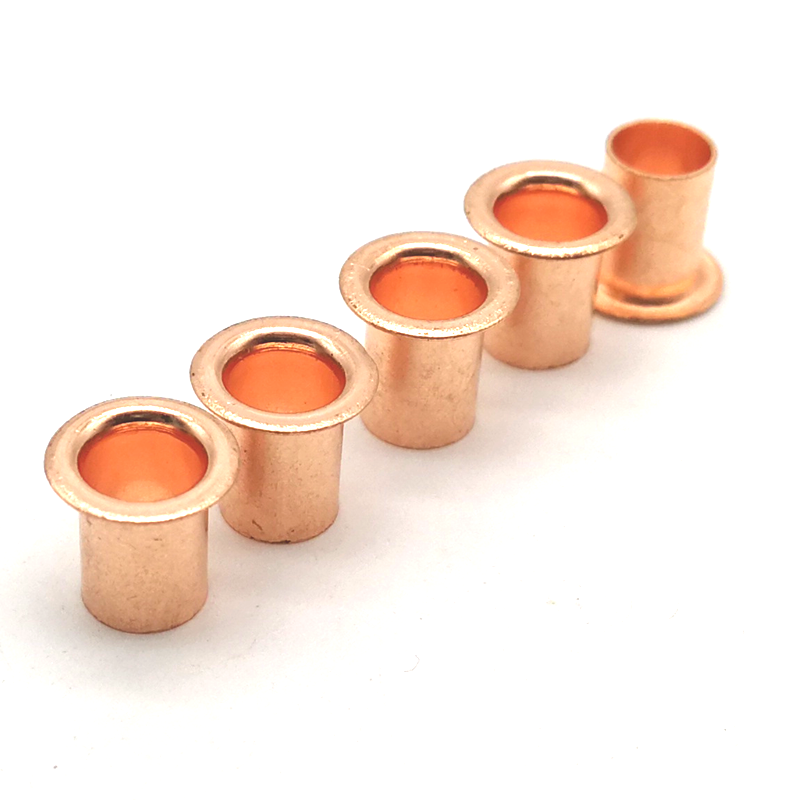

A miedziany nit rurowyto trwały element mocujący z wstępnie uformowanym łbem i trzonkiem wydrążonym od końca do łba. Grubość ścianki zazwyczaj waha się od 0,20 mm do 0,45 mm, w zależności od średnicy. Podczas instalacji cienka miedziana ścianka toczy się na zewnątrz z bardzo małą siłą, tworząc czysty, równomierny zawinięcie.

Trzy właściwości odróżniają miedź od aluminium, stali i mosiądzu:

Przewodność elektryczna:100% IACS (międzynarodowa norma dotycząca miedzi wyżarzanej). Żaden inny popularny metal złączny nie jest tak blisko.

Przewodność cieplna:401 W/m·K – idealny do radiatorów i zespołów chłodzących.

Naturalna odporność na korozję:Tworzy ochronną zieloną patynę (zasadowy węglan miedzi) w atmosferze zewnętrznej.

Kiedy połączysz te właściwości z rurowym kształtem, otrzymasz element złączny, który przewodzi prąd, przenosi ciepło, utwardza ​​się pod lekkim naciskiem i prawie nie dodaje ciężaru.

Rury miedziane a inne materiały – praktyczne porównanie

Tabela poniżej miejscnity rurkowe miedzianeobok aluminiowych i mosiężnych nitów rurkowych – wszystkie całkowicie puste w środku, o tej samej średnicy.

Nasza obserwacja:W przypadku zastosowań czysto elektrycznych lub cieplnych miedź nie ma sobie równych. Do zanurzenia w słonej wodzie lepsza jest rurka ze stali nierdzewnej 316. W przypadku dekoracyjnego złotego koloru we wnętrzach mosiądz jest tańszy. Wybierz miedź, gdy liczy się przewodność lub patyna.

Cztery prawdziwe zastosowania, w których miedziane nity rurowe doskonale się sprawdzają

Połączenia szyn zbiorczych i uziemienia

Panel dystrybucji zasilania wymaga trwałych połączeń o niskim oporze. Śruby z czasem się poluzowują. Nity z litej miedzi działają, ale wymagają dużej siły osadzania. Firma Nuote Metals dostarczyła producentowi rozdzielnic nity rurowe z miedzi C11000. Rurowy kształt zmniejsza siłę wiązania o 40%, a wydrążony środek umożliwia wizualną kontrolę pełnego uformowania rolki. Rezystancja styku zmierzona poniżej 0,1 mΩ po 1000 cykli termicznych.

Mocowanie radiatora LED

Zarządzanie temperaturą ma kluczowe znaczenie w przypadku diod LED dużej mocy. Producent oświetlenia samochodowego zastosował nity aluminiowe do mocowania żebrowanych radiatorów do płyt LED. Przewodność cieplna aluminium (237 W/m·K) była do zaakceptowania, ale chcieli czegoś lepszego. Przejście na nity rurkowe z miedzi zwiększyło efektywność ścieżki termicznej o prawie 70%. Niższa siła osadzania zapobiegła również pękaniu ceramicznego podłoża LED.

Zabytkowe pokrycia dachowe i obróbka blacharska

Renowacja zabytkowego budynku wymagała elementów złącznych pasujących do istniejącego miedzianego dachu. Stal nierdzewna była wizualnie niewłaściwa. Nity z litej miedzi były autentyczne, ale ich montaż był powolny. Wykonawca zastosował miedziane nity rurkowe firmy Nuote Metals – ten sam materiał, ten sam rozwój patyny, ale wiązanie o 50% szybsze. Po trzech latach nity są nie do odróżnienia od oryginalnych, solidnych nitów.

Antybakteryjne powierzchnie dotykowe

Naturalne właściwości przeciwdrobnoustrojowe miedzi (testowane zgodnie z EPA i ISO 22196) są cenne w przypadku produktów dotykowych. Producent poręczy użyteczności publicznej osadza nity rurkowe miedziane jako elementy dekoracyjne i użytkowe. Nity zabijają > 99,9% bakterii w ciągu dwóch godzin. Rurowy kształt pozwolił na uzyskanie niskiego profilu i nie kolidował z gładką powierzchnią poręczy.

Parametry techniczne – nasze standardy fabryczne

Nuote Metals produkuje nity rurkowe z miedzi C11000 (miedź ETP) i C12200 (miedź odtleniona fosforem). Poniższa tabela przedstawia nasz standardowy zakres wymiarowy.

W przypadku średnic poniżej 2 mm formowanie rurowe staje się trudne. Do bardzo małych rozmiarów polecamy półrurowe nity miedziane.

Dostępne wykończenia:

Naturalny (w stanie uformowanym)– jasny czerwono-pomarańczowy, na zewnątrz patynuje

Lakierowane– przezroczysta powłoka zapobiega matowieniu (do użytku wewnętrznego)

Cynowane– lutowalny, zapobiega utlenianiu powierzchni

Antyczny / oksydowany– ciemnobrązowa patyna nadająca wygląd vintage

Wszystkie wykończenia są zgodne z dyrektywą RoHS.

Instalacja – wyjątkowe zachowanie miedzi

Miedź jest miękka i ciągliwa, co ułatwia osadzanie, ale także łatwo pozostawia ślady.

Zalecana siła osadzania

Dla trzpienia 3 mm i stosu materiału 1,5 – 2,5 mm: 400 – 700 N. Stosować prasę pneumatyczną lub serwo. Prasa ręczna działa przy małej głośności.

Przygotowanie otworu

Średnica otworu = średnica zewnętrzna trzpienia + 0,05 do 0,10 mm. Gratowanie jest niezbędne – ostry zadzior rozłupuje cienką miedzianą ściankę.

Obróbka

Używaj polerowanych, hartowanych kowadeł stalowych. Szorstkie lub brudne narzędzia pozostawiają trwałe ślady na miękkiej miedzianej powierzchni. Płytkie wklęsłe kowadełko tworzy czyste, równomierne loki.

Typowe błędy

【Miedziane nity rurkowe】 Często zadawane pytania

P1: Czy mogę używać miedzianych nitów rurowych na zewnątrz? Czy zmienią kolor na zielony?

Odp.: Tak, a zielona patyna jest cechą, a nie wadą. Miedź wystawiona na działanie powietrza i wilgoci tworzy najpierw brązowy tlenek (kupryt), a następnie po kilku latach zielony węglan (zasadowy węglan miedzi). Ta patyna jest stabilna, nieporowata i zatrzymuje dalszą korozję. W przypadku zastosowań zewnętrznych, takich jak pokrycia dachowe, obróbka blacharska lub produkty ogrodowe, pożądana jest patyna. Jeśli chcesz zachować jasny miedziany kolor, wybierz lakierowane miedziane nity rurowe – ale lakier w końcu zużyje się na zewnątrz. Nuote Metals zaleca naturalną (nielakierowaną) miedź do wszelkich zastosowań zewnętrznych, gdzie wymagana jest długoterminowa odporność na korozję.

P2: Jaka jest różnica między miedzią C11000 i C12200 w przypadku nitów rurowych?

Odp.: C11000 (smoła elektrolityczna ciągliwa) to standardowa miedź o wysokiej przewodności – 100% IACS. Jest miękki, łatwy w układaniu i odpowiedni do większości zastosowań elektrycznych i dekoracyjnych. C12200 (fosfor odtleniony) zawiera niewielką ilość fosforu (0,015–0,040%) jako środek odtleniający. Ma nieco niższą przewodność (85–90% IACS), ale lepszą spawalność i odporność na kruchość wodorową. Jest również bardziej odporny na korozję w określonych warunkach wodnych. Nasze zalecenie: Do ogólnych zastosowań elektrycznych i dekoracyjnych użyj C11000. Do instalacji hydraulicznych, kontaktu z wodą lub innych zastosowań wymagających spawania lub lutowania w pobliżu nitu należy stosować C12200.

P3: Jak obliczyć prawidłową długość miedzianego nitu rurowego?

Odp.: Miedź jest miękka i łatwo się toczy, dlatego potrzeba mniej wystającego materiału niż w przypadku stali. Użyj tego wzoru: Długość lufy = Grubość stosu materiału + (0,4 do 0,7) × Średnica trzonu. Przykład: całkowity stos 2,0 mm, średnica trzpienia 3,0 mm. Użyj środka zakresu: 0,55 × 3,0 = 1,65 mm. Długość całkowita = 2,0 + 1,65 = 3,65 mm. Zaokrąglij w górę do najbliższej standardowej długości (np. 3,8 mm lub 4,0 mm). W przypadku bardzo miękkich materiałów (cienka tkanina, guma) użyj 0,4 × d. W przypadku twardszych stosów (skóra, sztywny plastik) użyj 0,7 × d. Firma Nuote Metals może przesłać Ci bezpłatne próbki nitów w dwóch sąsiadujących ze sobą długościach do przetestowania – wystarczy, że podasz nam grubość stosu.

Jakość i przejrzystość

Nuote Metals działa w oparciu o normę ISO 9001:2015. Każda partianity rurkowe miedzianemożna prześledzić na podstawie certyfikatu surowca (numer wytopu), dziennika prasy produkcyjnej i raportu końcowego z kontroli. Próbkowanie AQL wykonujemy zgodnie z normą ISO 2859 – wymiary krytyczne na poziomie 1,0, główne na poziomie 2,5. Deklaracje RoHS są dołączane bez dodatkowych opłat.

Nasze zasady dotyczące klientów:

• Bezpłatne próbki (rozmiary dostępne w magazynie) – płacisz tylko kurierowi
• Niestandardowe długości i kształty kołnierzy – oprzyrządowanie gotowe w 10 dni
• MOQ 20 000 sztuk dla standardowych rozmiarów; niższa w przypadku pierwszych zamówień
• Czas realizacji: magazyn 3–5 dni; niestandardowe 15–20 dni

Dostarczyliśmynity rurkowe miedzianedla klientów w ponad 30 krajach, w tym z branży dystrybucji energii, oświetlenia, budownictwa zabytkowego i branży wyrobów medycznych.
