Jak przygotować rysunek elementów do obróbki CNC?

Jak przygotować takie rysunki techniczne do obróbki CNC, aby przyspieszyć proces produkcyjny i zmniejszyć ryzyko błędów podczas przesyłania informacji do sterownika maszyny CNC?

Umiejętność rysowania rysunków technicznych jest podstawową umiejętnością każdego inżyniera. Możliwość tworzenia tak szczegółowych widoków pozwala nam w łatwy do zrozumienia sposób przedstawić graficznie części lub całe układy, wskazując wszystkie wymiary i tolerancje, zachowując skalę i podając niezbędne wymiary lub kąty.

Co powinien zawierać rysunek techniczny CNC?

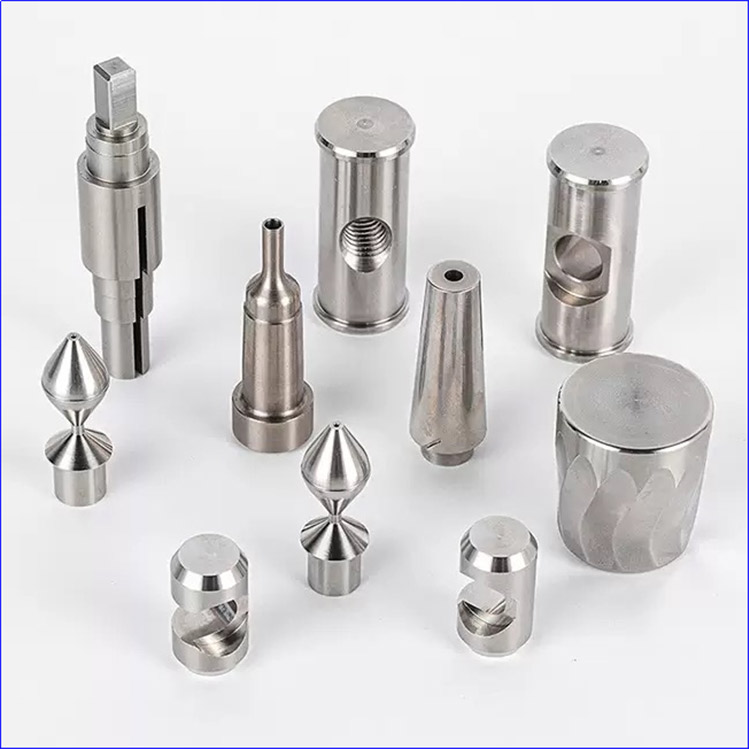

Rysunek techniczny przesłany do firmy posiadającej sprzęt CNC (frezarka CNC lub tokarka) dokładnie opisuje kształt zamawianej części. Stanowi część dokumentacji technicznej projektu i jest kluczową informacją, na którą potrzebujesz otrzymać dobrą wycenęCzęść precyzyjnie obrobiona CNCprodukcja.

Jak przygotować projekt obróbki CNC i jakie informacje powinna zawierać taka dokumentacja:

Aby zmaksymalizować czytelność, należy przeprowadzić staranne przygotowanie; na przykład widoki nie powinny się nakładać.

Uwzględnij wszystkie niezbędne informacje wymiarowe (długość, szerokość, głębokość, kąty, promienie, otwory, gwinty itp.) i przedstaw je w widoku oraz z objaśnieniami; w razie potrzeby należy podać informacje uzupełniające.

Opisz wszystkie niezbędne rowki, skok gwintu itp. Jeśli jakiś obszar na rysunku jest trudny do zidentyfikowania (np. wymaga szczegółowego opisu), utwórz osobny widok i opisz go w bardziej czytelnej skali.

Dołącz przynajmniej jeden widok izometryczny zamawianej części, najlepiej w skali zgodnej z opisem części.

Dodaj legendę (np. „Wszystkie wymiary podano w milimetrach” lub „Pojedyncza litera x oznacza…”).

Określ wymagania dotyczące wykończenia powierzchni (np. „do dalszej obróbki anodowania”).

Dołącz standardowe informacje o tolerancji (np. „mniej niż 0,1 mm”).

Na rysunku technicznym przesłanym wraz zObróbka CNCw zamówieniu najlepiej podać wymagany materiał (np. „aluminium 7075”) lub normę zastosowaną do wykonania tego konkretnego rysunku technicznego (jeśli znasz projekt części, można go dostarczyć). Uwzględnij także normę ISO (np. wymagane wykończenie powierzchni określone z pamięci).

Lista ta jest stosunkowo długa, ale doświadczony kreślarz lub inżynier automatycznie uwzględni te informacje na rysunku.

Jeśli brakuje jakichkolwiek informacji, profesjonalna firma zajmująca się obróbką CNC, taka jak Nuote Metals, zauważy to i poprosi o wyjaśnienie. Nie wahaj sięskontaktuj się z namio pomoc.

Niezależnie od formatu, w jakim dostarczane są rysunki techniczne obróbki CNC, powinny one być czytelne i dokładnie sprawdzone. Ułatwia to nie tylko czytelność rysunków technicznych, ale także pozwala uniknąć późniejszych problemów przy przenoszeniu informacji zawartych na rysunkach do oprogramowania CAD lub konwersji ich na kod G używany przez maszyny CNC.

W jakim formacie należy dostarczyć rysunki techniczne?

Z punktu widzenia Klienta, zespołu kosztorysującego lub zespołu finalnie realizującego zamówienie optymalnym formatem jest plik CAD 3D lub plik wygenerowany przez takie oprogramowanie, najlepiej w formacie wektorowym (np. zapisany w formacie PDF).

Format ten pozwala na szybkie transfery pomiędzy komputerami i natychmiast informuje personel firmy zajmujący się obróbką CNC, czy konieczna jest dodatkowa wycena konwersji.

Pozwala także na szybki transfer częściowych danych do oprogramowania CAD i dalszą konwersję na kod G zrozumiały dla maszyny CNC.

Po co skrupulatnie przygotowywać rysunki techniczne?

Powód jest prosty: zminimalizować ryzyko błędów, które mogłyby skutkować nieprawidłowym wykonaniem zamówionego towaruCzęści toczone CNC. Często pojedynczy źle określony wymiar może skutkować przetopem całej partii części lub kosztownym dalszym przetwarzaniem.

Ponadto większość firm specjalizujących się wUsługi obróbki CNCuważaj rysunki techniczne za kluczowe dokumenty do późniejszej pracy.

O ile informacje o częściach zawarte w plikach CAD są łatwiejsze do przeniesienia do sterownika maszyny CNC, o tyle konkretne dane dotyczące wymiarów lub cech wewnętrznych na rysunkach technicznych służą jako punkt wyjścia i odniesienie w procesie weryfikacji poprawności.

Ma to kluczowe znaczenie, szczególnie przy pracy z dużą liczbą elementów. Jeśli pojedyncza wartość jest niepoprawna, może to mieć wpływ na cały projekt i wymagać wprowadzenia poprawek i/lub ponownego uruchomienia.

W Nuote Metals dokładnie przeglądamy każdy rysunek techniczny projektu. Sprawdzamy, czy wszystkie wymiary są czytelne i czy zamówiona część może zostać wyprodukowana w oparciu o ten dokument. Oczywiście dostarczamy również klientom próbki na podstawie rysunków, aby zapewnić wykonalność projektu części.
