Długie nity rurkowe

Czym są długie nity rurowe?

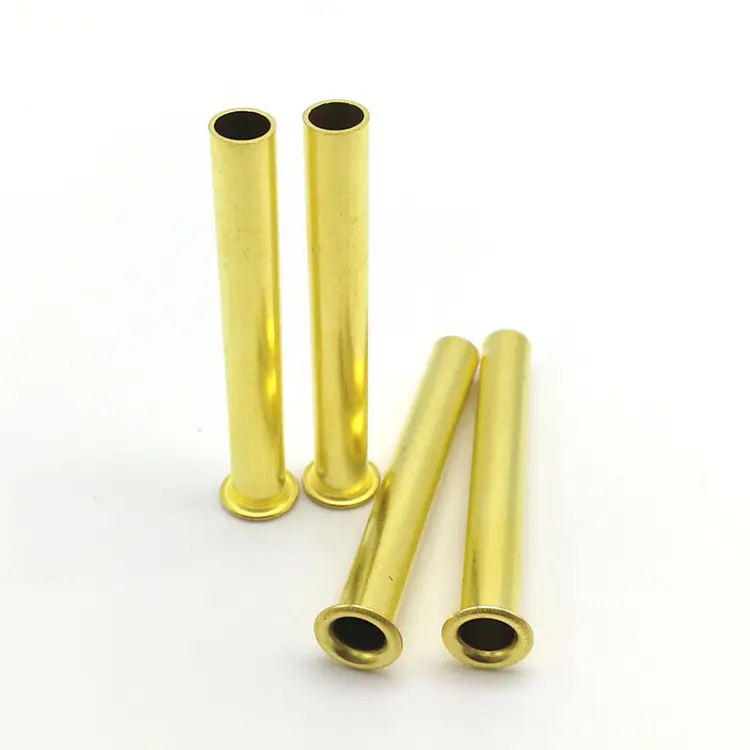

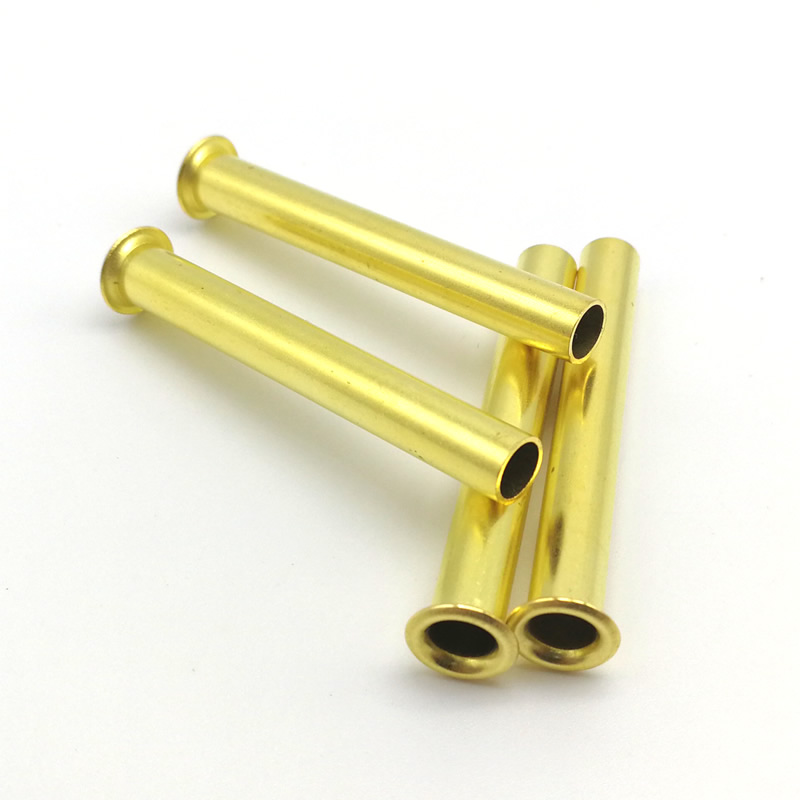

Długie nity rurkowe to całkowicie wydrążone elementy złączne wytwarzane poprzez wycinanie odcinków z metalowych rurek i formowanie łba na jednym końcu. Oznaczenie „długie” odnosi się do wydłużonej lufy – zwykle przekraczającej 4–5-krotność średnicy wału, przy dostępnych długościach do 100 mm lub więcej.

W przeciwieństwie do standardowych nitów rurkowych (które zazwyczaj mają długość do 20–30 mm), długie nity rurkowe są przeznaczone do:

• Grube stosy materiałów– Łączenie wielu warstw materiału tam, gdzie nie można dosięgnąć standardowego nitu
• Przepust okablowania– Przeprowadzenie przewodów elektrycznych lub kabli przez wydrążony otwór
• Aplikacje do sznurowania– Umożliwianie przełożenia sznurków, lin lub pasków przez element mocujący
• Funkcje elementu dystansowego/tulejowego– Zachowanie stałej odległości pomiędzy elementami

Nity rurkowe długie i standardowe – tam, gdzie liczy się dodatkowa długość

Proces produkcyjny – wycięta rura + głowica formująca

Długie nity rurkowe są produkowane w ramach tego samego procesu cięcia i kształtowania rur, co standardowe nity rurkowe, ale w przypadku większych długości precyzja staje się jeszcze ważniejsza.

1. Zakup zapasów rur– Certyfikowane rury z zatwierdzonych hut – stal węglowa, stal nierdzewna, mosiądz, miedź lub aluminium. Do każdej partii dołączany jest certyfikat próby młyna i numer wytopowy.

2. Kontrola przychodząca– Rury sprawdzone pod kątem średnicy zewnętrznej (±0,02 mm), grubości ścianki i składu materiału. Spektrometr potwierdza klasę materiału.

3. Cięcie rur– Rura jest cięta na dokładną długość półfabrykatu. W przypadku długich nitów (do 100 mm) krytyczna jest prostoliniowość i prostopadłość końcówek.

4. Nagłówek– Wycięty półfabrykat rury umieszcza się w prasie czołowej. Matryca z węglika tworzy łeb (okrągły, płaski lub wpuszczany) na jednym końcu. Polerowane matryce zapobiegają powstawaniu śladów na powierzchni.

5. Przycinanie– Usunięto błysk wokół krawędzi głowicy.

6. Upadek– Eliminacja mikrozadziorów.

7. Powlekanie lub powlekanie– Stosuje się zgodnie z wymaganiami.

8. Kontrola końcowa– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie.

Przykładowy czas realizacji:standardowo 5–7 dni; oprzyrządowanie niestandardowe: 15–20 dni.

Materiały i wykończenia długich nitów rurkowych

Standardowe wykończenia:Ocynkowane, niklowane, pasywowane, lakierowane, antyczne, gładkie.

Jedno prawdziwe zastosowanie – przelotowa wiązka przewodów samochodowych

Producent wiązek przewodów samochodowych potrzebował łącznika do poprowadzenia wiązek przewodów przez gruby panel przegrodowy. Panel składał się z wielu warstw – blachy, materiału wygłuszającego i plastikowych elementów wykończeniowych – o łącznej grubości 18 mm. Klient potrzebował pustego łącznika, który:

• Przeprowadź przewody przez gruby panel w sposób czysty
• Chroń przewody przed ostrymi metalowymi krawędziami
• Zapewnij trwałe, odporne na wibracje połączenie
• Nie wymagają dodatkowych przelotek ani tulei

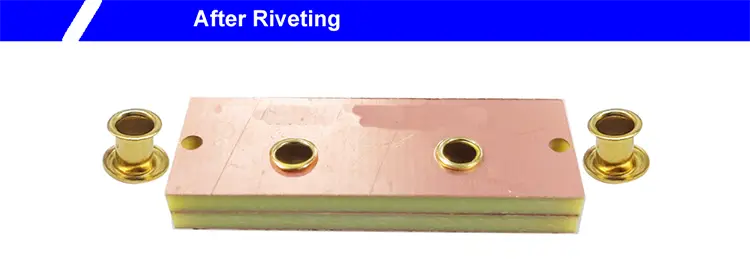

Dostarczyliśmy długie nity rurkowe ze stali ocynkowanej – trzonek 5,0 mm, łeb okrągły 9,0 mm, długość lufy 22,0 mm, wykończenie cynkiem na żółto. Wydłużona lufa przeszła przez pełny stos materiału 18 mm, pozostawiając miejsce na czyste rozbłyski z tyłu. Pusty otwór umożliwiał przejście przewodów przez panel bez otarć. Okrągła główka zapewniała czysty, wykończony wygląd od strony widocznej. Klient przetestował 1000 nitów w 500 pojazdach. Po 10 000 cykli wibracji, zero poluzowań, zero uszkodzeń drutu. Obecnie zamawiają długie nity rurkowe w partiach po 200 000 sztuk rocznie.

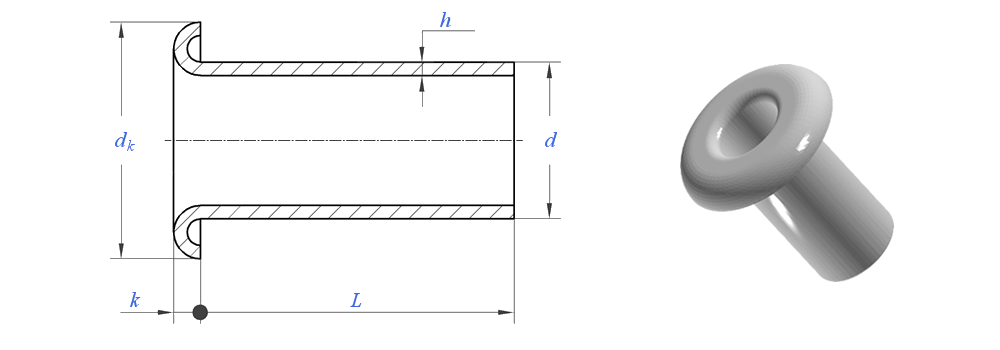

Jak określić długi nit rurowy

Przy określaniu długiego nitu rurkowego krytycznym wymiarem jest długość lufy. Oblicza się to na podstawie całkowitej grubości stosu materiałów oraz dodatkowej długości potrzebnej do rozszerzenia.

Ogólna zasada: Długość lufy = Całkowita grubość stosu materiału + 2,0–2,5 mm (dla czystego kielichowania bez zgnieceń).

Na przykład, jeśli stos materiałów ma grubość 18 mm, wybierz długość lufy 20–20,5 mm. W przypadku dłuższych stosów może zaistnieć potrzeba nieznacznego zwiększenia dodatkowej długości rozszerzania, aby pomieścić dłuższą rurę.

Czego od Ciebie potrzebujemy:

• Średnica wału– 1,0 mm do 10,0 mm
• Długość lufy– obliczamy na podstawie grubości stosu materiału
• Całkowita długość– od głowy do końca ogona
• Styl głowy– okrągłe, płaskie lub wpuszczane
• Tworzywo– stal węglowa, stal nierdzewna, mosiądz, miedź lub aluminium
• Skończyć– cynkowe, pasywowane, niklowane, lakierowane, antyczne itp.

Jeden nit, osiem kontroli – jak zapewniamy jakość

Każda partia długich nitów rurowych przechodzi przez osiem bramek jakości:

Kontrola średnicy surowca– Grubość rurki mierzona mikrometrem laserowym (±0,02 mm). Każda cewka spoza zakresu jest odrzucana.

Kontrola składu surowca– Spektrometryczna weryfikacja gatunku materiału.

Kontrola wyglądu pierwszego artykułu– Pierwsze 10 nitów sprawdzone pod powiększeniem pod kątem pęknięć, zadziorów, defektów.

Kontrola wymiarowa pierwszego artykułu– Średnica wewnętrzna, średnica zewnętrzna, średnica łba, wysokość łba i długość całkowita sprawdzone na komparatorze optycznym.

Kontrole w trakcie procesu– 5 nitów co 500 sztuk. Jakikolwiek dryf zatrzymuje prasę.

Ustawienie testowe (próbne rozszerzanie)– Co 2000 sztuk wbić 3 nity w próbkę materiału. Zacisk sprawdzony pod kątem symetrii i pęknięć.

Test mgły solnej (jeśli jest wymagany)– Testowanie ASTM B117. Certyfikat wydany z partią.

Końcowa kontrola wychodząca– 100% sortowanie optyczne. Próbka AQL zweryfikowana ręcznie. Wydana pełna dokumentacja.

Praca z klientami na całym świecie

Dostarczamy długie nity rurowe producentom w Ameryce Północnej, Europie i Azji. Nasi klienci budują:

• Wiązki przewodów samochodowych– Przepusty grodziowe, zarządzanie kablami
• Sprzęt przemysłowy– Grube panele, połączenia konstrukcyjne
• Meble– Wytrzymałe złącza ram, grube stosy materiałów
• Obudowy do elektroniki– Przepusty okablowania, prowadzenie kabli
• Sprzęt morski– Odporne na korozję mocowanie grubych paneli
• Systemy HVAC– Połączenia kanałów, grube panele izolacyjne

Współpracujemy zarówno z małymi zakładami montażowymi, jak i dużymi producentami OEM – od szybkiego prototypowania po serie produkcyjne na dużą skalę. Naszą siłą jest elastyczność: niestandardowe rozmiary, szybkie próbki i stała jakość w każdej ilości.

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Jaka jest maksymalna długość lufy, jaką można wyprodukować w przypadku długich nitów rurowych?”

Odp.: Możemy produkować długie nity rurowe o długości lufy do 100 mm, w zależności od średnicy i grubości ścianki. W przypadku długości przekraczających 100 mm zalecamy konsultację z naszym zespołem inżynierów – dłuższe nity mogą wymagać specjalnego postępowania i podlegają ocenie wykonalności w oparciu o konkretne wymagania materiałowe i aplikacyjne. Praktyczne maksimum jest często określane na podstawie dostępności zapasów rur i wydajności prasy chodnikowej.

P: „Czy długie nity rurkowe wymagają specjalnych narzędzi do osadzania w porównaniu do standardowych nitów rurowych?”

Odpowiedź: Generalnie nie – można stosować te same narzędzia do osadzania, o ile są one kompatybilne ze średnicą wału. Jednakże w przypadku bardzo długich nitów (długość lufy powyżej 50 mm) zalecamy użycie stempla ustalającego z prowadnicą, aby zapobiec wyboczeniu lufy podczas rozszerzania. Dodatkowa długość sprawia, że ​​rura jest bardziej podatna na zginanie, jeśli siła nie jest przyłożona prostopadle. Możemy dostarczyć dopasowane narzędzia do osadzania, zaprojektowane specjalnie pod kątem wymiarów długich nitów rurowych – stemple i kowadełka, które zapewniają czyste, proste rozszerzanie bez zginania. Czas realizacji oprzyrządowania wynosi zazwyczaj 5–7 dni i możemy go uwzględnić w zamówieniu próbki.
