Nity półpuste żelazne: mocne i ekonomiczne elementy złączne do produkcji wielkoseryjnej

Kiedy montaż wymaga trwałego połączenia, ale duża siła osadzania pełnego nitu powoduje deformację lub spowolnienie linii produkcyjnej, praktyczną alternatywą są nity półdrążone z żelaza. Płytkie wgłębienie na końcu zmniejsza siłę osadzania o około 70% w porównaniu z nitem pełnym, zachowując jednocześnie 80–90% wytrzymałości na ścinanie. Rezultatem jest łącznik, który można szybko zamontować, współpracuje z lżejszymi narzędziami, a mimo to zapewnia niezawodne i trwałe połączenie.

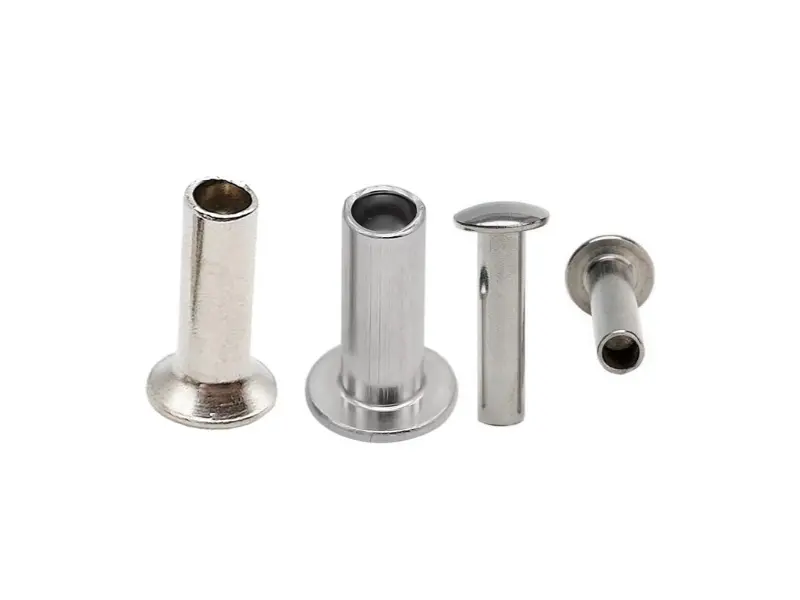

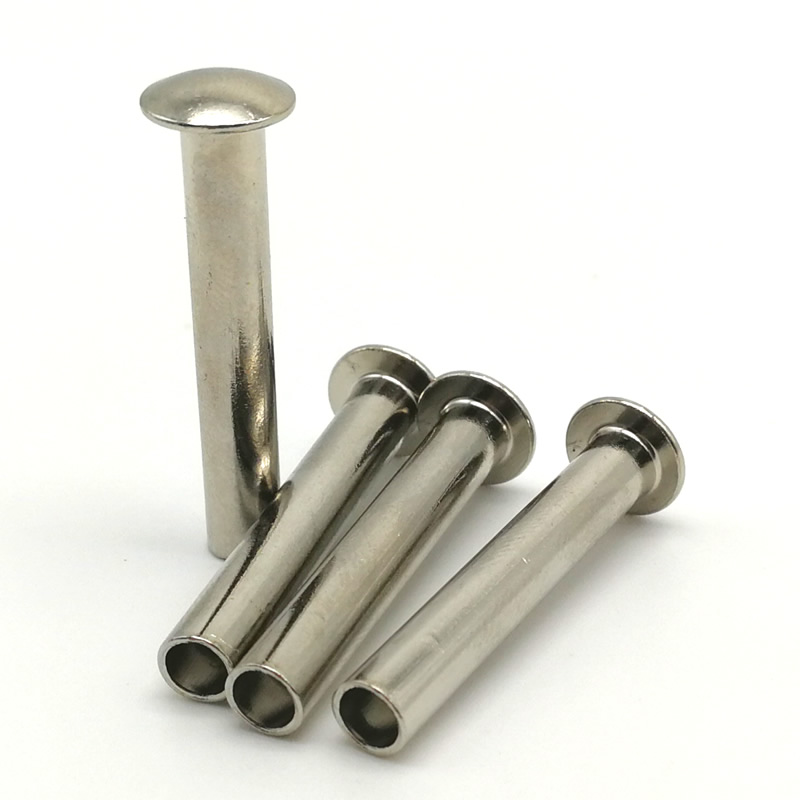

Nity półdrążone Nuote Metals z łbem zimnym, wykonane ze stali niskowęglowej (1006, 1008, Q195) o średnicach od 1,2 mm do 10 mm. Dostępne z wieloma rodzajami łbów i wykończeniami powierzchni, nity te służą branżom, w tym meblarskim, motoryzacyjnym, sprzętu i ogólnego montażu przemysłowego.

Co wyróżnia nit półdrążony

Cechą charakterystyczną nitu półdrążonego jest płytkie wgłębienie na końcu - zwykle 45–55% długości lufy. Podczas instalacji tylko cienka ścianka tej pustej sekcji wysuwa się na zewnątrz, tworząc klincz. Różni się to zasadniczo od nitu litego, w którym cały trzon musi się odkształcić.

W większości zastosowań przemysłowych, meblarskich, motoryzacyjnych i sprzętu, żelazny nit półdrążony zapewnia więcej niż wystarczającą wytrzymałość, zachowując jednocześnie wydajność produkcji.

Dane techniczne – materiały, wymiary i wykończenia

Stopnie materiałów

Nity żelazne są podatne na rdzę, dlatego zazwyczaj poddaje się je obróbce powierzchniowej poprzez cynkowanie, niklowanie lub inne wykończenia.

Wymiary standardowe – główka okrągła

Tolerancje: średnica trzpienia ±0,05 mm, średnica łba ±0,15 mm, długość całkowita ±0,15 mm. Niestandardowe długości lufy dostępne na życzenie. Średnice nominalne od 1,2 mm do 10 mm odpowiadają standardom branżowym.

Dostępne style główki

Wykończenie powierzchni nitów żelaznych

Jak żelazne nity półpuste z łbem zimnym

Kucie na zimno to proces formowania metalu w temperaturze pokojowej przy użyciu pras szybkobieżnych i precyzyjnych matryc. W przypadku nitów półdrążonych żelaznych stosujemy wielostanowiskową głowicę zimną, która wykonuje kilka operacji w jednej, ciągłej sekwencji.

Ciągnienie drutu– Przychodzący drut stalowy jest naciągany dokładnie na średnicę trzpienia.

Odcięcie– Drut jest przycinany na dokładną długość półfabrykatu dla każdego nitu.

Pierwszy cios (kwadrat)– Półfabrykat jest wyśrodkowany i ustawiony pod kątem prostym w matrycy.

Drugi cios (nagłówek)– Głowicę formuje matryca węglikowa (okrągła, płaska, wpuszczana, grzybkowa lub patelniowa).

Trzeci cios (wytłaczanie wnęki)– Stempel tworzy półpustą wnękę na ogonie (45–55% długości lufy).

Lamówka– Wszelkie wybłyski wokół krawędzi głowicy są usunięte.

Koziołkujący– Mikrozadziory są usuwane i powierzchnia jest przygotowywana do galwanizacji.

Platerowanie lub powlekanie– Cynkowanie, niklowanie, czarny tlenek lub fosforanowanie są stosowane zgodnie ze specyfikacją.

Kucie na zimno utwardza ​​stal, zwiększając twardość powierzchni o 15–20% bez dodatkowej obróbki cieplnej. Nasze matryce węglikowe są polerowane do Ra 0,1 µm, aby zapewnić gładkie formowanie główki i stałą głębokość wnęki.

Obejrzyj, jak wykonujemy żelazne nity półpuste

Zobaczyć to uwierzyć. Kliknij poniższy film, aby zobaczyć naszą prasę do spęczania na zimno w akcji — od podawania drutu po wyrzucenie gotowego nitu. Cała sekwencja przebiega z szybkością 200–300 sztuk na minutę i monitoruje jakość w czasie rzeczywistym na każdym etapie.

Nasz wielostanowiskowy heder na zimno wykonuje prostowanie, formowanie, wytłaczanie wnęki i przycinanie w jednym ciągłym cyklu – a wszystko to przy zachowaniu tolerancji ± 0,05 mm. To, co widzisz, jest tym, co dostarczamy, partia po partii.

Nasz proces kontroli jakości – od surowca po linię produkcyjną

Nie opieramy się wyłącznie na losowym pobieraniu próbek. Każda partia nitów drążonych żelaznych podlega warstwowemu systemowi kontroli, który wychwytuje problemy, zanim staną się problemami.

Nadchodzący etap materialny

Każda cewka drutu stalowego jest sprawdzana pod kątem średnicy (mikrometr laserowy, ±0,02 mm) i twardości (tester Rockwella, HRB 70–85). Odrzucamy każdą cewkę odbiegającą od podanego zakresu.

Etap konfiguracji i pierwszego uruchomienia

Po zainstalowaniu oprzyrządowania pierwszych 10 nitów bada się pod 20-krotnym powiększeniem pod kątem wad powierzchniowych, a następnie dokonuje pomiaru za pomocą komparatora optycznego. Przed rozpoczęciem produkcji średnica łba, wysokość łba, średnica trzpienia, długość całkowita i głębokość wnęki muszą odpowiadać rysunkowi.

Na etapie produkcji

Operatorzy ściągają 5 nitów co 500 sztuk. Sprawdzają krytyczne wymiary za pomocą suwmiarki cyfrowej i miernika głębokości wnęki. Każde odchylenie poza tolerancję powoduje natychmiastowe zatrzymanie prasy i regulację narzędzia.

Etap weryfikacji klinczu

Co 2000 sztuk wkładamy 3 nity do próbki Twojego rzeczywistego materiału (ta sama grubość i skład). Zwinięty klincz sprawdza się pod kątem symetrii, szczelności i braku pęknięć.

Badanie korozji (jeśli dotyczy)

W przypadku nitów platerowanych próbki umieszczane są w naszej komorze mgły solnej zgodnie z normą ASTM B117. Cynkowanie: minimum 48–96 godzin. Do partii wydawany jest certyfikat.

Końcowy etap sortowania

Każdy nit przechodzi przez optyczną maszynę sortującą wyposażoną w szybkie kamery. Odrzuca części o nieprawidłowej średnicy łba, wysokości łba, średnicy trzpienia lub głębokości wnęki. Po sortowaniu losowa próbka AQL (poziom II, 1,0) jest ręcznie weryfikowana za pomocą projektora profilowego i mikrometrów.

Wszystkie zapisy z inspekcji — w tym dzienniki pomiarów, zdjęcia ustawień testów i raporty dotyczące mgły solnej — są przechowywane przez pięć lat i są dołączane do każdej przesyłki.

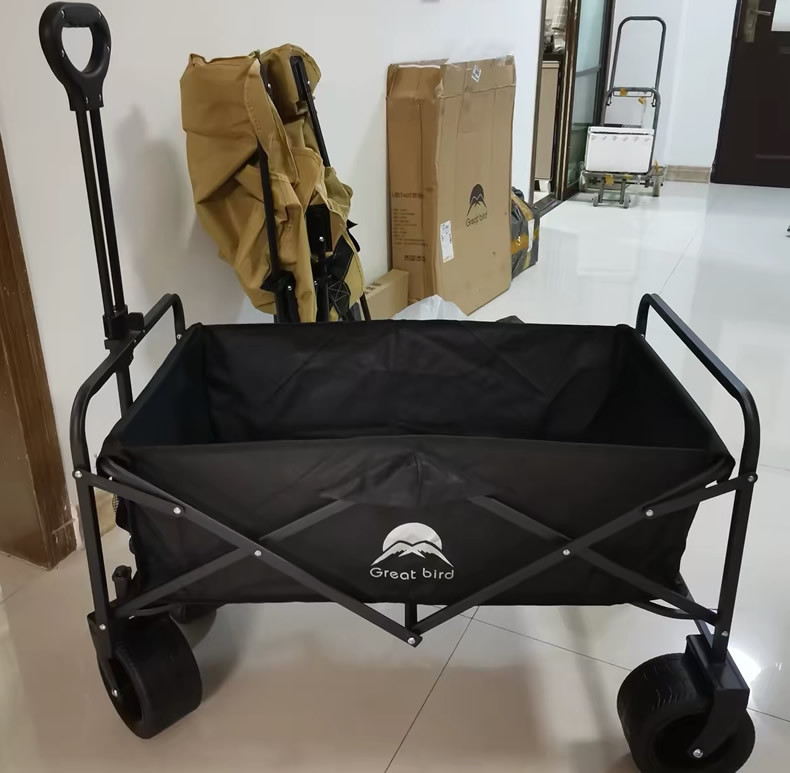

Przykład prawdziwego klienta – składana rama wagonu na zewnątrz

Jest to jedno z wielu zastosowań nitów półdrążonych z żelaza. Uwzględniamy go, aby pokazać rzeczywiste wykorzystanie produkcyjne, a nie sugerować ograniczenie.

Producent wytrzymałych składanych wagonów kempingowych i ogrodniczych potrzebował trwałego, niedrogiego nitu do połączeń z zawiasami nożycowymi. W ramie wagonu zastosowano rury stalowe o grubości 2 mm. Oryginalne nity pełne wymagały dużej siły osadzania, co deformowało rurkę i spowalniało montaż. Klient potrzebował również odpornego na korozję wykończenia do użytku na zewnątrz.

Firma Nuote Metals dostarczyła nity półdrążone z żelaza – trzpień 5 mm, łeb okrągły 9 mm, długość lufy 12 mm, ocynkowane na żółto. Półpusta wnęka zmniejsza siłę osadzania z 4 ton do 1,6 tony, eliminując deformację rurki. Żółta powłoka cynkowa zapewniała 96 godzin odporności na mgłę solną – wystarczającą na deszcz i sporadyczne błoto.

Klient przetestował 1000 nitów na 200 wagonach. Po 5000 cykli składania przy obciążeniu 100 kg nie zaobserwowano żadnych poluzowań ani rdzy. Obecnie zamawiają nity półdrążone z żelaza w partiach po 50 000 sztuk, które wykorzystują w całej linii wagonów składanych.

Zaufali nam klienci na całym świecie

Jesteśmy dumni, że możemy współpracować z klientami na całym świecie. Poniżej znajdują się zdjęcia z naszych wizyt w fabryce, spotkań z klientami i współpracy projektowej na przestrzeni lat. To nie są zdjęcia stockowe – to prawdziwe chwile z ludźmi, którzy powierzyli nam dostawę swoich nitów.

Twoje zamówienie jest objęte pełną identyfikowalnością

Nie tylko wysyłamy nity. Każde zamówienie nitów drążonych żelaznych opuszcza naszą fabrykę z kompletem dokumentów potwierdzających dokładnie to, co zostało wyprodukowane i w jaki sposób zostało to zweryfikowane.

Certyfikat materiałowy– Dołączamy raport z testu walcarki pokazujący skład chemiczny i wytrzymałość na rozciąganie dla konkretnej cewki użytej w Twojej partii.

Protokół kontroli pierwszej sztuki– Od początku cyklu mierzymy 10 nitów i rejestrujemy każdy wymiar – średnicę łba, wysokość łba, trzonek, długość i głębokość wnęki.

Dziennik produkcji– Podsumowanie wszystkich kontroli w trakcie procesu przeprowadzonych podczas cyklu, łącznie z tym, kto sprawdzał, kiedy i jakie były wyniki.

Ustawianie raportu z testu– Ustawiamy próbki na określoną przez Ciebie grubość materiału i fotografujemy klincz. Wyniki siły ciągnięcia są rejestrowane na żądanie.

Certyfikat badania korozyjnego– W przypadku nitów platerowanych podajemy godziny i wyniki testu w mgle solnej (ASTM B117).

Certyfikat zgodności– Nasz menedżer ds. kontroli jakości podpisuje każdą przesyłkę numerem identyfikującym partię.

Kopie wszystkich tych rejestrów przechowujemy przez pięć lat. Jeśli kiedykolwiek będziesz musiał prześledzić konkretną partię, możemy pobrać pełny plik.

Nuote Metals posiada certyfikat ISO 9001:2015. Deklaracje RoHS i REACH udostępniamy na życzenie.

Zasady

• Próbki – 20–50 bezpłatnych sztuk dla standardowych rozmiarów magazynowanych (klient płaci za wysyłkę)
• Zamówienie próbne – 10 000 sztuk zalecane do pierwszej walidacji
• MOQ – 2000 sztuk (rozmiary standardowe), 5000 sztuk (niestandardowa lufa lub styl główki)
• Czas realizacji (magazyn) – 5–7 dni roboczych
• Czas realizacji (niestandardowy) – 12–15 dni roboczych
• Opłaty za narzędzia – brak w przypadku standardowych narzędzi z łbem okrągłym (chwyt 1,2–10 mm)

Trzy pytania, na które często odpowiadamy

P1: Jaka jest różnica między nitem półdrążonym z żelaza a nitem z litego żelaza? Kiedy warto wybrać wersję semi-hollow?

Odp.: Podstawową różnicą jest pusta wnęka w ogonie. Żelazny nit półdrążony ma płytką wnękę na końcu, wymagającą jedynie 25–30% siły potrzebnej w przypadku nitu litego o tej samej średnicy, dzięki czemu jest szybszy w montażu i delikatniejszy dla otaczających materiałów. Nity pełne zapewniają nieco wyższą wytrzymałość na ścinanie (półpuste zachowują 80–90% wytrzymałości nitów pełnych), ale wymagają ciężkiego sprzętu i więcej czasu. W przypadku większości zastosowań przemysłowych, meblarskich, motoryzacyjnych i sprzętu metalowego — w tym powyższej składanej skrzyni wagonowej — nity półpuste zapewniają więcej niż wystarczającą wytrzymałość, utrzymując jednocześnie wydajność produkcji. Nity pełne wybieraj tylko w przypadku ekstremalnych obciążeń konstrukcyjnych, gdzie jedynym priorytetem jest maksymalna wytrzymałość na ścinanie.

P2: Czy nity półpuste z żelaza można stosować na zewnątrz bez rdzewienia?

Odp.: Tak, z odpowiednim wykończeniem. Nity żelazne są podatne na rdzę i należy je poddać obróbce powierzchniowej. Nasze standardowe nity ze stali niskowęglowej są dostępne w wersji ocynkowanej (przezroczystej, niebieskiej lub żółtej), która zapewnia 48–96 godzin odporności na mgłę solną — wystarczającą na deszcz, wilgoć i sporadyczną wilgoć. W przypadku składanej skrzyni wagonu wybrano cynkowanie na żółto ze względu na równowagę odporności na korozję i kosztów. Przechowuj nity półpuste żelazne w suchym środowisku, aby uniknąć rdzy wywołanej wilgocią. Zaleca się przechowywać je w szczelnych pojemnikach lub opakowaniach odpornych na wilgoć. W przypadku bardziej wymagających środowisk zewnętrznych lub przybrzeżnych zalecamy przejście na nity półpuste ze stali nierdzewnej (304 lub 316), które zapewniają ponad 200–1000 godzin ochrony przed mgłą solną.

P3: Jak wybrać odpowiednią długość lufy dla nitu półdrążonego z żelaza?

Odp.: Wybierz długość lufy o 1,5–2,0 mm dłuższą niż całkowita grubość stosu materiałów. Na przykład, jeśli łączysz dwie blachy stalowe o grubości 2 mm (łącznie 4 mm), wybierz długość beczki 5,5–6,0 mm. Ta dodatkowa długość zapewnia wystarczającą ilość materiału, aby wydrążona sekcja mogła się przetoczyć na zewnątrz i utworzyć bezpieczne klinowanie bez opadania na dno. Jeśli lufa będzie za krótka, klincz będzie słaby. Za długa i lufa może się zgiąć. Prześlij nam grubość stosu materiałów, a my zalecimy dokładną długość lufy.

Poproś o wycenę – powiedz nam, czego potrzebujesz

Rozumiemy, że każdy montaż jest inny. Zamiast prosić Cię o dopasowanie standardowego produktu do swojego projektu, wolimy zacząć od Twoich wymagań.

Aby otrzymać wiążącą ofertę na nity drążone żelazne, prosimy o podanie następujących informacji:

• Średnica trzpienia (mm) – od 1,2mm do 10mm
• Kształt główki (okrągły/płaski/wpuszczany/grzybkowy/pan)
• Długość lufy (mm) – lub całkowita grubość stosu materiału
• Wykończenie (cynk przezroczysty/niebieski/żółty/niklowany/czarny tlenek/fosforan)
• Szacowana ilość roczna

Możesz także załączyć rysunek, zdjęcie obecnego nitu lub próbną część. W ciągu 24 godzin odpowiemy:

• Koszt oprzyrządowania (jeśli występuje) – pominięty w przypadku rozmiarów standardowych
• Cena za sztukę w oparciu o roczny wolumen
• Czas realizacji pierwszych próbek i produkcji masowej
• Polityka bezpłatnych próbek – 20–50 sztuk dla standardowych rozmiarów magazynowanych

Wyślij swoje zapytanie ofertowe do Nuote Metals już dziś. Bez presji, bez zobowiązań – po prostu jasna, konkurencyjna oferta.
