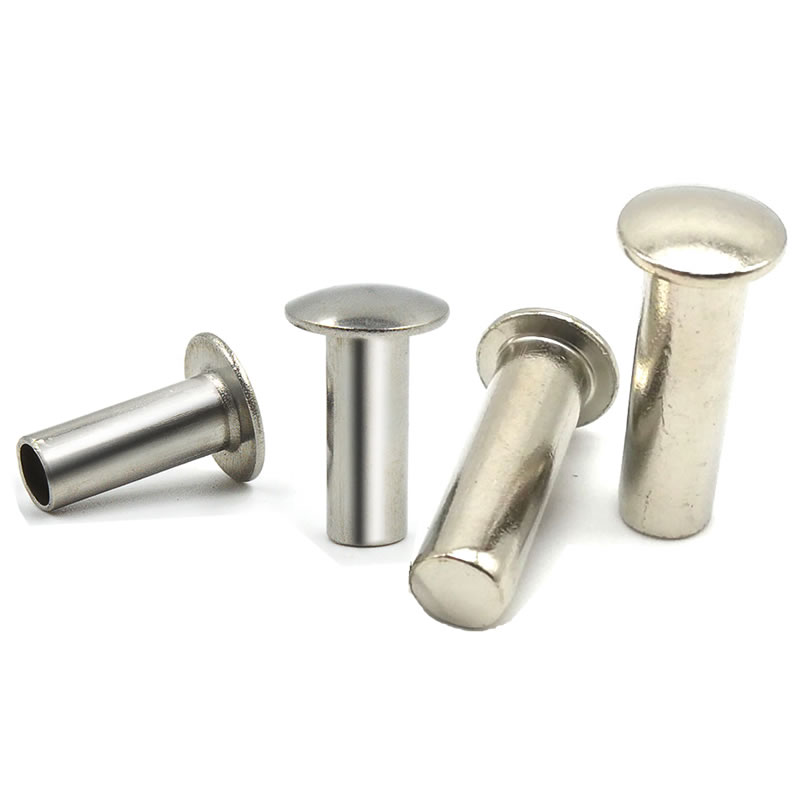

Nity żelazne z łbem płaskim – mądry wybór do cienkich blach i miękkich podłoży

Podczas mocowania cienkiej blachy, paneli z tworzyw sztucznych lub kompozytów standardowe okrągłe łby często powodują przeciąganie lub pękanie. Nit z łbem żelaznym rozwiązuje ten problem dzięki powiększonemu, niskoprofilowemu łbowi, który rozkłada obciążenie jak wbudowana podkładka. W Nuote Metals projektujemy te elementy złączne, aby chronić materiał, zapewniając jednocześnie niezawodne i trwałe połączenia.

Szeroki spód głowicy panoramicznej obejmuje większy obszar, dzięki czemu nadaje się do stosowania we wnętrzach samochodów, kanałach HVAC, panelach nadwozia autobusów i we wszystkich zastosowaniach, w których sam materiał jest najsłabszym ogniwem.

Anatomia główki panoramicznej – dlaczego rozmiar ma znaczenie

Cechą charakterystyczną nitu z łbem żelaznym jest geometria łba:

• Średnica główki:1,8× do 2,0× średnicy trzpienia (w porównaniu z łbem okrągłym przy ~1,6×)
• Wysokość głowy:0,5× do 0,6× średnicy trzpienia (mniejsza niż średnica łba okrągłego ~0,7×)
• Spód:Płaski i gładki, tworzący jednolity pierścień łożyskowy

Ta większa średnica rozkłada siłę zacisku na większym obszarze, zmniejszając nacisk powierzchniowy. W przypadku nitu o średnicy 6 mm łeb stożkowy oferuje około 25% większą powierzchnię nośną niż łeb okrągły o tym samym rozmiarze trzpienia, co oznacza, że ​​można używać bardziej miękkich materiałów bez deformacji i uszkodzeń wokół otworu.

Dane techniczne

Produkujemy zgodnie z normą DIN 603 (głowica półrurowa) i ISO 1051 (głowica pełna), z pełnymi możliwościami dostosowania.

Połączone dane wymiarowe i mechaniczne

Niestandardowe współczynniki główki i długości dostępne na żądanie.

Głowa typu Pan vs. Głowa okrągła – kiedy wybrać

Zamiast tabeli, oto jasna zasada:

Wybierz Głowę Pangdy materiał jest cienki (≤3 mm), miękki (aluminium, plastik) lub podatny na pękanie. Szeroka główka zapobiega przeciąganiu i zapewnia schludne, niskoprofilowe wykończenie.

Wybierz okrągłą głowępodczas łączenia grubych płyt stalowych (≥5 mm) w środowiskach o wysokich wibracjach. Wyższa kopuła zapewnia doskonałą odporność na uderzenia i amortyzację.

W przypadku większości zespołów motoryzacyjnych, urządzeń i HVAC nit z łbem żelaznym jest mądrzejszym wyborem. Nuote Metals dysponuje obydwoma produktami, a my możemy pomóc Ci w podjęciu decyzji w oparciu o konkretny projekt złącza.

Solidne czy półrurowe – która konfiguracja sprawdza się w przypadku głowic panoramicznych?

Dostępne są oba typy korpusów, ale wybór ma wpływ na szybkość montażu i wytrzymałość połączenia.

Nasza rekomendacja:W przypadku cienkich paneli i produkcji zautomatyzowanej wybierz półrurowe. Aby uzyskać integralność strukturalną w grubszych stosach, wybierz bryłę.

Wykończenie powierzchni – ochrona nitów z łbem stożkowym

Do podwozi samochodowych lub zastosowań zewnętrznych zalecamy technologię Geomet lub cynkowanie ogniowe w celu uzyskania maksymalnej trwałości.

Wskazówki dotyczące montażu nitów z łbem żelaznym

Aby uzyskać najlepszą wydajność:

• Rozmiar otworu:Zachowaj luz d + 0,1–0,2 mm – zbyt duży zmniejsza docisk, zbyt mały zwiększa siłę i może spowodować pękanie materiału.

• Grubość zacisku:Upewnij się, że całkowity stos mieści się w zakresie uchwytu nitu (zwykle L – 1,2×d do L – 0,8×d).

• Siła wiązania:W przypadku półrurowych należy zastosować niższe ciśnienie i płaskie kowadełko; w przypadku bryły użyj wklęsłego kowadła, aby utworzyć odpowiednią głowicę warsztatową.

• Odległość od krawędzi:Zachowaj odległość co najmniej 1,5×d od środka otworu do krawędzi materiału, aby zapobiec wyrwaniu.

Nasz zespół techniczny w Nuote Metals może zapewnić niestandardowe parametry ustawień dla konkretnych materiałów – wystarczy zapytać.

Zapewnienie jakości – różnica w Nuote Metals

Posiadamy certyfikat ISO 9001:2015 oraz własne laboratorium wyposażone w badania elementów złącznych:

• Uniwersalny tester 1000KN – ścinanie i rozciąganie
• Twardościomierz Rockwella/Vickersa
• Mikroskop metalurgiczny – analiza struktury ziaren
• Komora solna – walidacja korozyjna
• Miernik grubości powłoki
• Projektor optyczny 2D – geometria i koncentryczność głowicy

Każda partia nitów z łbem żelaznym jest udokumentowana certyfikatem materiałowym i raportem z kontroli, zapewniającym pełną identyfikowalność od surowej stali do gotowej części.

Często zadawane pytania

P1: Czy mogę używać nitów z łbem żelaznym na częściach plastikowych bez ich pękania?

Odpowiedź: Oczywiście – i to jest jedna z ich głównych zalet. Szeroki, płaski spód zmniejsza nacisk powierzchniowy na tworzywo sztuczne, znacznie zmniejszając ryzyko pęknięć naprężeniowych lub przeciągania. Aby uzyskać najlepsze rezultaty, użyj korpusu półrurowego z kontrolowaną małą siłą osadzania i upewnij się, że otwór jest ogratowany. Jeśli tworzywo sztuczne jest szczególnie kruche (np. ABS lub poliwęglan), Nuote Metals może na życzenie dostarczyć głowice garnkowe o jeszcze większej średnicy łba (do 2,2×d).

P2: Jakie jest typowe MOQ dla nitów z łbem żelaznym o niestandardowych rozmiarach?

Odp.: W przypadku standardowych rozmiarów DIN 603 nasze MOQ wynosi 10 000 sztuk. W przypadku niestandardowych średnic, współczynników łba lub długości MOQ wynosi zazwyczaj 5000 sztuk ze względu na specjalistyczne oprzyrządowanie. Przyjmujemy jednak zamówienia próbne na 1000 sztuk po wyższej cenie jednostkowej, aby pomóc Ci zakwalifikować produkt. I jak zawsze dostępne są bezpłatne próbki w standardowych rozmiarach (obowiązują koszty wysyłki).

P3: Czy nity z łbem stożkowym współpracują ze sprzętem do nitowania samoprzebijającego (SPR)?

Odpowiedź: Nie – nity z łbem stożkowym wymagają wstępnie wywierconego otworu i nie są przeznaczone do zastosowań samoprzebijających. SPR wykorzystuje specjalnie ukształtowane nity, które przebijają górną blachę bez wstępnego nawiercania. Jeśli jednak używasz konwencjonalnych otworów, nasze nity z łbem żelaznym doskonale sprawdzają się w zautomatyzowanych systemach podawania i osadzania. W przypadku linii o dużym nakładzie możemy dostarczyć opcje montowane na taśmie lub zasilane misą, aby dopasować je do oprzyrządowania podajnika — wystarczy podać model urządzenia, gdy zapytasz.
