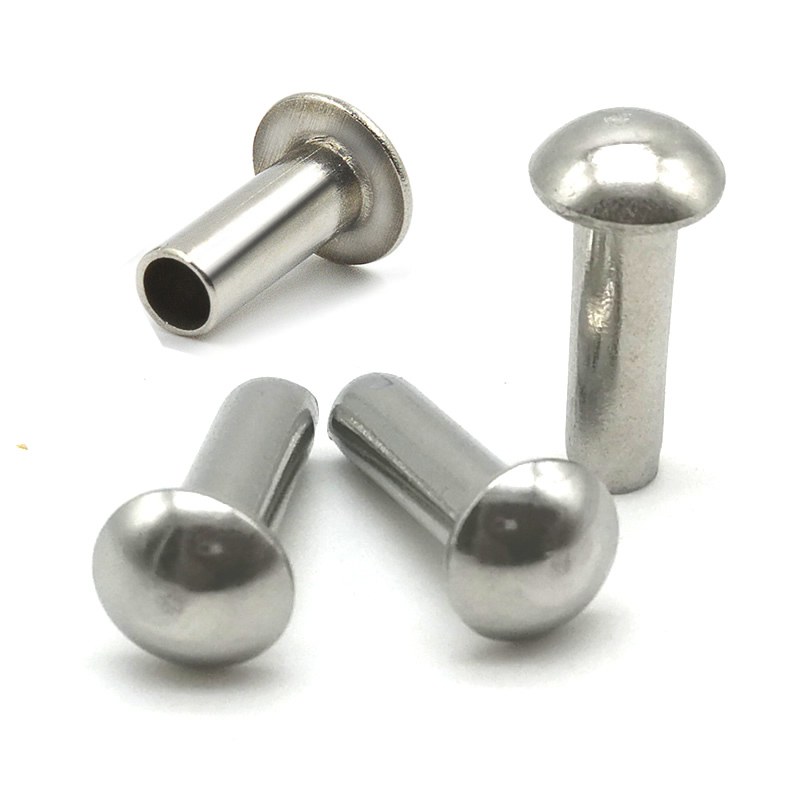

Nity z łbem grzybkowym żelaznym

Kiedy trzeba zabezpieczyć duże panele, pokrycia dachowe lub płyty podłogowe bez ich zgniatania, standardowe główki nitów często zawodzą — albo przeciągają cienkie materiały, albo wystają zbyt wysoko, co stwarza ryzyko potknięcia. Nit żelazny z łbem grzybkowym rozwiązuje oba problemy.

W Nuote Metals projektujemy te elementy złączne z wyjątkowo szeroką, delikatnie wypukłą główką, która rozkłada obciążenie jak wbudowana podkładka – pokrywając do 2,5-krotności średnicy trzpienia – zachowując jednocześnie profil wystarczająco niski, aby uniknąć zaczepiania. To sprawia, że ​​są one najczęściej wybieranym wyborem w budownictwie, transporcie i ciężkim sprzęcie, gdzie liczy się zarówno rozkład obciążenia, jak i bezpieczeństwo powierzchni.

Zaleta grzybka – szeroka, niska i mocna

Co definiuje nit grzybkowy? Nazwa pochodzi od charakterystycznego kształtu: szerokiej, płaskiej kopuły z delikatnie zaokrągloną krawędzią, przypominającą kapelusz grzyba.

Kluczowe cechy geometrii:

• Średnica główki:2,0 × do 2,5 × średnica trzpienia (najszerszy spośród popularnych typów łbów)

• Wysokość głowy:0,4× do 0,5× średnicy trzonu (niższa niż okrągła główka, nieco wyższa niż patelnia)

• Spód:Płaskie z gładkim promieniem zaokrąglenia na połączeniu – zmniejsza koncentrację naprężeń

• Górny profil:Szerokie i lekko wypukłe, nie całkiem płaskie jak wgłębione

Dlaczego to ma znaczenie:

W porównaniu z łbem okrągłym (1,6×d), łeb grzybkowy zapewnia o około 50% większą powierzchnię nośną. Ta dodatkowa powierzchnia zapobiega przeciąganiu cienkich arkuszy i równomiernie rozkłada nacisk mocowania, zmniejszając ryzyko odkształcenia materiału wokół otworu.

Praktyczna korzyść:W wielu zastosowaniach szeroka powierzchnia nośna grzybka eliminuje potrzebę stosowania oddzielnych płaskich podkładek, co pozwala zaoszczędzić zarówno koszty materiału, jak i czas montażu. Nuote Metals oferuje tę konstrukcję jako bezpośredni zamiennik zestawów z łbem okrągłym i podkładką w liniach dachowych i podłogowych.

Dane techniczne – Nity z łbem grzybkowym żelaznym

Produkujemy zgodnie z normą DIN 674 (nity z łbem grzybkowym, pełne) i DIN 675 (nity z łbem grzybkowym, półrurowe), z pełnymi możliwościami wykonania na zamówienie.

Połączone dane wymiarowe i mechaniczne

Notatka:Większe średnice łbów wymagają wyższych ciśnień formowania — Nuote Metals stosuje wieloetapowe kucie na zimno, aby zachować spójność wymiarową bez pękania naprężeniowego.

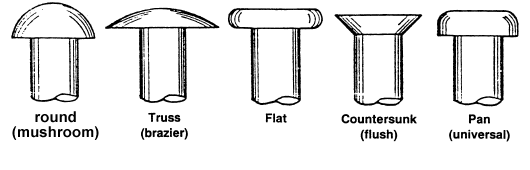

Grzyb kontra okrągły kontra patelnia – przejrzysty przewodnik dotyczący podejmowania decyzji

Zamiast tabeli, oto jak główka grzyba pasuje do procesu selekcji:

Wybierz Grzybową Głowęgdy potrzebujesz możliwie najszerszej powierzchni nośnej – szczególnie w przypadku miękkich materiałów, cienkich blach dachowych lub paneli podłogowych – ale potrzebujesz także niższego profilu niż okrągła główka. Dodatkowa szerokość często oznacza, że ​​nie jest wymagana osobna podkładka.

Wybierz okrągłą głowęgdy złącze jest narażone na intensywne wibracje i uderzenia – wyższa kopułka zapewnia doskonałą amortyzację i maksymalną odporność na wyciąganie.

Wybierz Głowę Pangdy potrzebny jest szeroki rozkład obciążenia na cienkiej blasze, ale średnica łba nie musi przekraczać 2,0×d.

Wybierz opcję Wpuszczanygdy powierzchnia musi być idealnie równa, bez żadnych wystających elementów.

W przypadku większości zastosowań budowlanych, dachowych i platformowych nit z łbem grzybkowym oferuje najlepszą kombinację szerokości uchwytu i słabej widoczności. Nuote Metals może pomóc Ci w podjęciu decyzji w oparciu o grubość panelu i twardość materiału.

Pełny czy półrurowy – który najlepiej sprawdza się w Twoim montażu?

Dostępne są obie konfiguracje, ale wybór znacząco wpływa na szybkość montażu i wytrzymałość połączenia – zwłaszcza biorąc pod uwagę szeroką główkę grzybka.

Uwaga praktyczna:W przypadku stosowania głów grzybkowych na cienkich blachach dachowych zalecamy półrurowe – mniejsza siła osadzania zmniejsza ryzyko „naciągnięcia” szerokiej główki lub uniesienia otaczającego materiału podczas klinowania.

Opcje wykończenia powierzchni – ochrona nitów grzybkowych

Ponieważ nity grzybkowe są często stosowane w miejscach odsłoniętych, takich jak dachy i platformy zewnętrzne, wybór wykończenia ma kluczowe znaczenie dla długoterminowej żywotności.

Krytyczne uwagi dotyczące instalacji grzybków

Szeroki łeb nitu grzybkowego stwarza wyjątkowe wymagania montażowe. Postępuj zgodnie z poniższymi wskazówkami, aby mieć pewność, że zestaw będzie idealny:

• Luz otworu:Utrzymaj d + 0,1–0,3 mm — nieco luźniejsze niż w przypadku innych typów głów. Szersza główka kompensuje niewielkie przesunięcia, ale zbyt ciasny otwór zwiększa siłę osadzania i może spowodować deformację główki.
• Tolerancja stosu materiałów:Łby grzybkowe dobrze radzą sobie z grubszymi stosami ze względu na duży spód, ale należy upewnić się, że całkowita grubość mieści się w granicach 70% długości nitu, aby umożliwić prawidłowe uformowanie łba warsztatowego.
• Wybór kowadła:Użyj płaskiego kowadła o średnicy równej lub większej niż główka. Mniejsze kowadło może wgniecić szeroką powierzchnię kopuły – jest to defekt kosmetyczny widoczny na wykończonych dachach.
• Odległość od krawędzi:Ponieważ łeb jest tak szeroki, należy zachować odległość co najmniej 2,0×d od środka otworu do krawędzi materiału – zapobiega to wyłamywaniu się krawędzi podczas wiązania.

Profesjonalna wskazówka od Nuote Metals:Możemy dostarczyć niestandardowe specyfikacje kowadeł i parametry ustawień, aby dopasować je do linii nitów, zapewniając spójny wygląd łba w każdej partii.

Doświadczenie inżynieryjne specyficzne dla aplikacji – wykraczające poza standardowe testy

W Nuote Metals nasza wiedza na temat nitów grzybkowych opiera się na rozwiązywaniu rzeczywistych problemów związanych z dachami, podłogami i mocowaniem paneli przez ponad dwie dekady. Widzieliśmy typowe pułapki – deformację łba, przeciąganie cienkich blach i uszkodzenia powłoki ocynkowanej podczas wiązania – i opracowaliśmy rozwiązania dla każdego produktu.

Nasza wyjątkowa wartość:

Symulacja w świecie rzeczywistym:Testujemy nasze nity grzybkowe na rzeczywistych materiałach paneli (stal falista, arkusze włókno-cementowe, aluminiowa płyta bieżnika) – a nie tylko na standardowych kuponach testowych – aby sprawdzić przyczepność i wytrzymałość na przeciąganie w warunkach terenowych.

Optymalizacja geometrii główki:Dla klientów dysponujących wyjątkowo cienkimi materiałami (≤1,5mm) możemy zwiększyć średnicę łba do 2,5×d–2,8×d lub zmniejszyć wysokość łba do 0,35×d, aby zminimalizować wysunięcie przy zachowaniu siły docisku.

Integralność powłoki:Główki grzybkowe są często cynkowane ogniowo. Nasz proces HDG obejmuje etap oddzielania, który zapobiega nadmiernemu gromadzeniu się cynku na połączeniu główki z trzpieniem – częstym źródłem niecentrycznego osadzania i pękania.

Spójność między partiami:Na każdym etapie produkcji monitorujemy średnicę, wysokość i promień zaokrąglenia łba za pomocą pomiaru optycznego. Każda partia zawiera certyfikat wymiarowy oraz, na żądanie, raport ustawień przedstawiający krzywe siły i wymiary głowicy warsztatowej dla konkretnego stosu materiałów.

Przejrzystość buduje zaufanie:Udostępniamy naszym klientom dane dotyczące ustawień, raporty z testów, a nawet filmy z montażu — ponieważ wierzymy, że prawdziwą wiedzę potwierdzają wyniki, a nie tylko certyfikaty. Takie jest zobowiązanie Nuote Metals.

Często zadawane pytania dotyczące nitów z łbem grzybkowym żelaznym

P1: Czy nit z łbem grzybkowym może zastąpić łeb okrągły i podkładkę?

Odpowiedź: W wielu przypadkach tak – i to jest jeden z głównych powodów, dla których klienci wybierają główki grzybowe. Bardzo szeroka powierzchnia nośna (2,0 × –2,5 × d) pokrywa mniej więcej ten sam obszar, co okrągła główka z oddzielną płaską podkładką, ale bez dodatkowej części, etapu manipulacji lub potencjalnego niewspółosiowości podkładki. Oszczędza to czas montażu i zmniejsza złożoność zapasów. Jeśli jednak Twoje zastosowanie wymaga, aby podkładka działała jak uszczelka (np. podkładka neoprenowa do hydroizolacji), samodzielny nit nie może zastąpić tej funkcji. W Nuote Metals możemy doradzić, czy sam grzybek wystarczy w przypadku konkretnego materiału panelu i wymagań dotyczących obciążenia.

P2: Czy nity grzybkowe nadają się do pokryć dachowych z blachy falistej?

O: Oczywiście – i są one powszechnie stosowane właśnie w tym konkretnym zastosowaniu. Szeroka główka łączy najwyższe punkty profili falistych bez wgniatania i wcinania się w arkusz. Niskoprofilowa kopuła zmniejsza również ryzyko uszkodzenia stóp podczas konserwacji dachu w porównaniu do wystających okrągłych głowic. Aby uzyskać najlepsze rezultaty, polecamy półrurowe grzybki ocynkowane ogniowo – zapewniają one doskonałą odporność na korozję, a mniejsza siła wiązania minimalizuje odkształcenia blachy. Nuote Metals dostarczyła miliony nitów grzybkowych do komercyjnych projektów pokryć dachowych w Ameryce Północnej, Europie i Azji Południowo-Wschodniej.

P3: Dlaczego niektóre nity grzybkowe pękają na połączeniu łba z trzpieniem podczas osadzania?

Odp.: Pęknięcie na połączeniu jest prawie zawsze spowodowane niewystarczającym promieniem zaokrąglenia lub nadmierną siłą osadzania. Duża średnica łba grzybka powoduje koncentrację naprężeń w miejscu styku łba z trzonkiem – jeśli promień jest zbyt ostry (poniżej 0,3 × d), materiał nie może prawidłowo płynąć podczas spęczania. W Nuote Metals utrzymujemy minimalny promień zaokrąglenia wynoszący 0,5×d i kontrolujemy go za pomocą przyrządów optycznych na każdym stanowisku formowania. Jeśli u obecnego dostawcy występują pęknięcia, skontaktuj się z nami, podając wymiary nitów i ustawienie ciśnienia — możemy zalecić regulację geometrii, która wyeliminuje problem.
