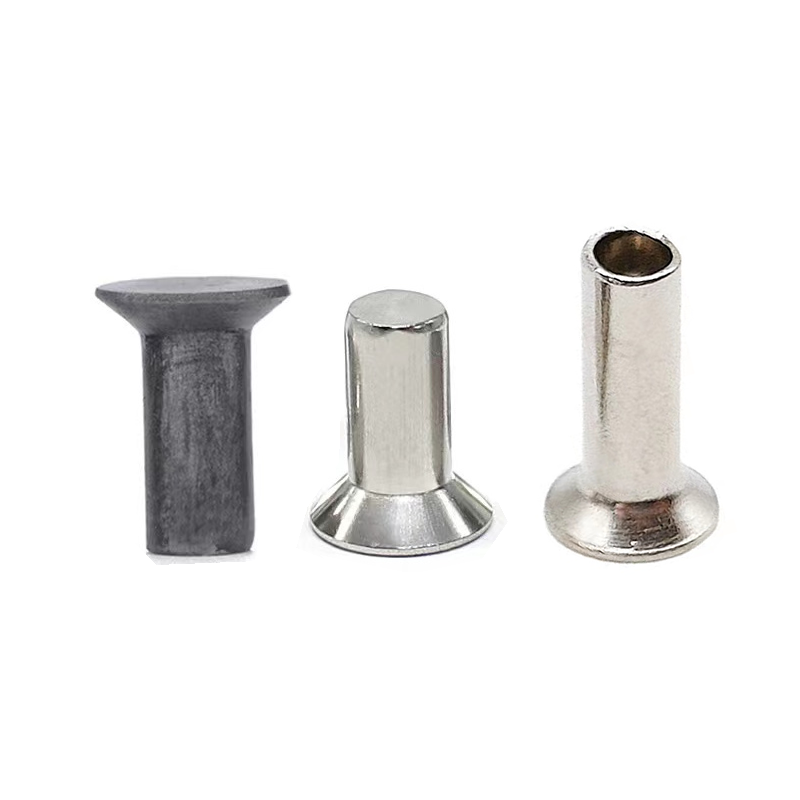

Nity z łbem stożkowym żelaznym

Nie każdy nit jest widoczny i wyczuwalny. Gdy gotowy produkt wymaga eleganckiego, profesjonalnego wyglądu i zerowych punktów zaczepienia,Nit z łbem stożkowym żelaznymjest odpowiedź. W Nuote Metals produkujemy te elementy złączne z precyzyjnie ustawionym pod kątem płaskim wierzchołkiem, który po montażu całkowicie przylega do otaczającego materiału.

To dopasowanie eliminuje wystające główki, które zaczepiają o ubranie, obcinają palce lub kolidują z ruchomymi częściami. Dlatego nity stożkowe są standardowym wyborem w przypadku metalowych elementów architektonicznych, zewnętrznych elementów pojazdów, wnętrz wagonów kolejowych i wszędzie tam, gdzie gładkość powierzchni jest tak samo ważna jak wytrzymałość połączenia.

Co sprawia, że ​​łeb stożkowy jest wyjątkowy?

Łeb wpuszczany (zwany także „łbem płaskim” lub „łbem stożkowym płaskim”) jest zdefiniowany przez jego stożkowy spód, zaprojektowany tak, aby można go było osadzić we wstępnie wywierconym otworze z pogłębieniem stożkowym.

Kluczowe cechy geometrii:

Kształt głowy:Płaski wierzch ze stożkową powierzchnią nośną o kącie 90° lub 120° pod spodem

Średnica główki:Około 1,4 × do 1,6 × średnicy trzpienia (mniejsze niż łby okrągłe lub stożkowe)

Wysokość głowy:Bardzo niska – zaledwie 0,3× do 0,4× średnicy trzpienia

Gotowy profil:Znajduje się dokładnie na równi z powierzchnią lub nieco poniżej niej

Czynnik krytyczny – kąt pogłębienia:

Większość norm (w tym DIN 302 i ISO 1051) określa kąt zagłębienia 90° do zastosowań ogólnych. W przypadku bardziej miękkich materiałów, takich jak aluminium lub tworzywa sztuczne, czasami preferuje się kąt 120°, aby zmniejszyć naprężenia krawędziowe. Nuote Metals oferuje zarówno kątowniki, jak i kątowniki niestandardowe na zamówienie.

Dane techniczne – Nity z łbem stożkowym żeliwnym

Produkujemy zgodnie z normą DIN 302 (nity z łbem stożkowym, pełne i półrurowe) oraz ISO 1051, z pełnymi opcjami niestandardowymi.

Połączone dane wymiarowe i mechaniczne

Wpuszczany czy okrągły czy pan – przejrzysty przewodnik dotyczący podejmowania decyzji

Zamiast tabeli, oto prosta logika:

• Wybierz opcję Wpuszczanygdy powierzchnia musi być całkowicie płaska – niedopuszczalne są występy. Ma to kluczowe znaczenie w przypadku zewnętrznych paneli pojazdów, poręczy, pokryw przenośników i zespołów końcowych, w których malowanie lub malowanie proszkowe następuje po nitowaniu. Płaska góra zapobiega również gromadzeniu się zanieczyszczeń.

• Wybierz okrągłą głowęgdy złącze jest narażone na intensywne wibracje i uderzenia – wysoka kopuła pochłania wstrząsy i zapewnia maksymalną odporność na wyciąganie.

• Wybierz Głowę Panpodczas pracy z cienkimi lub miękkimi materiałami, które wymagają szerokiego rozkładu obciążenia i niskiego (ale nie płaskiego) profilu.

W przypadku większości zastosowań, w których wykończenie ma kluczowe znaczenie – w architekturze, transporcie i towarach konsumenckich – żelazny nit z łbem stożkowym jest jedynym logicznym wyborem. Nuote Metals może dostarczyć pasujące specyfikacje narzędzi pogłębiających, aby zapewnić idealne osadzenie.

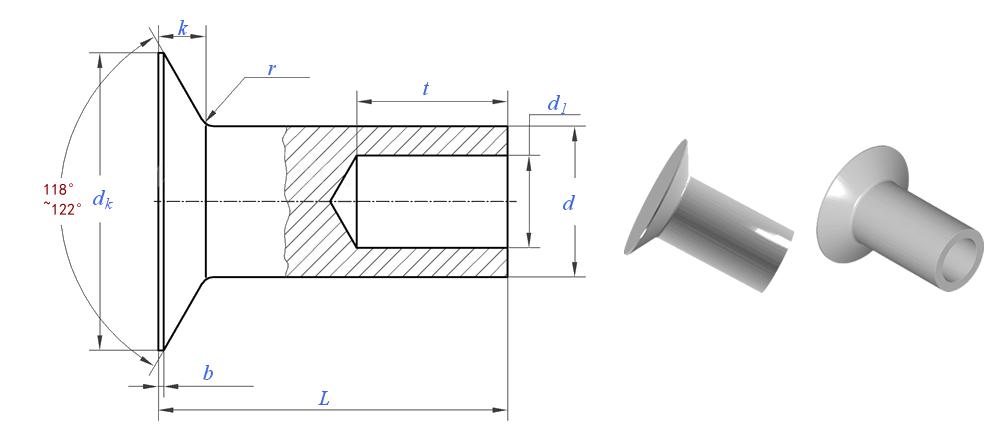

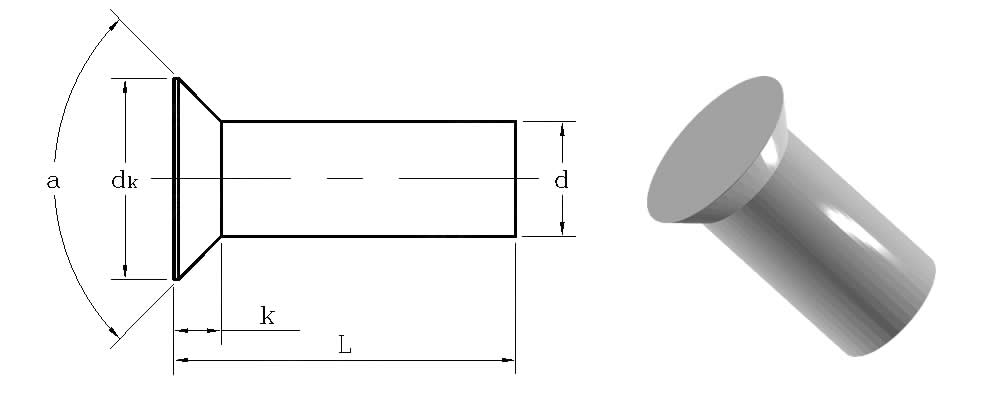

Pełny kontra półrurowy – dwie ścieżki do gładkiego wykończenia

Obydwa typy korpusów są kompatybilne z łbami stożkowymi, ale pasują do różnych skal produkcyjnych.

Praktyczne porady: Flub linie do produkcji samochodów lub urządzeń, wybierz półrurowe – wiąże szybciej i wymaga mniejszej siły. W przypadku elementów mostów lub ciężkiego sprzętu wybierz materiał solidny, aby uzyskać maksymalną wytrzymałość.

Krytyczne czynniki instalacyjne dla nitów stożkowych

Osiągnięcie naprawdę płaskiego dopasowania wymaga większej precyzji niż w przypadku innych typów głów. Aby uzyskać najlepsze rezultaty, postępuj zgodnie z poniższymi zasadami:

Przygotowanie otworu pogłębiającego:Kąt zagłębienia (90° lub 120°) musi dokładnie pasować do łba nitu. Niedopasowanie wynoszące zaledwie 5° spowoduje, że głowica będzie wystawać lub zagłębiać się pod powierzchnię, pogarszając zarówno wygląd, jak i przenoszenie obciążenia.

Kontrola głębokości:Głębokość zagłębienia musi być równa wysokości główki (k). Za płytko – głowa dumnie siedzi. Zbyt głęboka – główka opada pod powierzchnię, rozrzedzając krawędź materiału.

Usuwanie zadziorów:Zawsze przed osadzeniem należy ogratować obie strony otworu – zadziory uniemożliwiają całkowite osadzenie stożkowej główki i powodują mimośrodowe obciążenie.

Wybór kowadła:Do osadzania nitów wpuszczanych należy używać płaskiego kowadła. Wklęsłe kowadełko zdeformuje główkę i zrujnuje gładkie wykończenie.

Profesjonalna wskazówka od Nuote Metals:Możemy dostarczyć mierniki głębokości pogłębienia stożkowego i specyfikacje narzędzi do osadzania dostosowane do zamówienia nitów – oszczędzając Ci metodę prób i błędów na hali produkcyjnej.

Wsparcie w zakresie inżynierii precyzyjnej – wiedza wykraczająca poza testowanie

W Nuote Metals wiemyNity z łbem stożkowym żeliwnymwydajność zależy od konsystencji geometrycznej i zgodności instalacji – a nie tylko od wytrzymałości materiału. Dzięki ponad 20-letniemu doświadczeniu i ponad 500 milionom nitów z łbem stożkowym dostarczonym dla sektorów motoryzacyjnego, kolejowego i architektonicznego, przewidujemy rzeczywiste problemy, takie jak niedopasowanie kąta, pękanie krawędzi i niecentryczne osadzenie, zanim dotrą one do Twojej linii.

Co nas wyróżnia:

• Próbki przedprodukcyjne:Do partii próbek dołączone są szczegółowe raporty dotyczące ustawień — zalecenia dotyczące kowadeł, krzywe siły i dane z walidacji dopasowania na płasko.

• Kontrola procesu SPC:Monitorujemy kąt główki, koncentryczność i wysokość na każdym stanowisku formowania – wychwytując odchylenia poniżej 0,05 mm w czasie rzeczywistym.

• Wsparcie techniczne na miejscu:W przypadku kluczowych projektów nasi inżynierowie pomagają w konfiguracji narzędzi i kalibracji linii produkcyjnej.

• Pełna identyfikowalność:Każda partia zawiera raporty wymiarowe, certyfikaty materiałowe ASTM A31 i opcjonalną kontrolę strony trzeciej.

Dane procesowe udostępniamy otwarcie – bo jasna komunikacja buduje zaufanie. To podejście skoncentrowane na aplikacji, wykraczające daleko poza ogólne listy testów, stanowi różnicę w Nuote Metals.

Często zadawane pytania dotyczące nitów z łbem stożkowym żelaznym

P1: Jaka jest różnica pomiędzy nitem z łbem wpuszczanym 90° i 120°?

Odp.: Kąt odnosi się do zwężającej się stożkowej powierzchni pod główką. 90° to międzynarodowy standard dla większości zastosowań w stali i metalu (DIN 302, ISO 1051). Zapewnia dokładne dopasowanie do standardowych narzędzi pogłębiających. Kąt 120° jest zwykle stosowany w przypadku bardziej miękkich materiałów, takich jak aluminium, plastik lub drewno – szerszy kąt zmniejsza nacisk krawędzi i zmniejsza ryzyko pękania materiału wokół otworu. W Nuote Metals posiadamy oba produkty i możemy polecić odpowiedni kąt w zależności od twardości i grubości materiału. Jeśli nie masz pewności, prześlij nam specyfikację materiału, a my doradzimy.

P2: Czy łeb nitu może pęknąć podczas osadzania, jeśli użyję niewłaściwego kąta pogłębienia?

Odpowiedź: Oczywiście – i jest to częsta awaria w terenie. Jeśli kąt zagłębienia w materiale jest ostrzejszy lub płytszy niż łeb nitu, łeb nie będzie osadzony równomiernie. Podczas wiązania niedopasowany styk tworzy punkty naprężenia, które mogą powodować ścinanie lub pękanie krawędzi łba, szczególnie w przypadku twardszych gatunków żelaza/stali. Zawsze dokładnie dopasowuj kąty. Jeśli Twoje istniejące oprzyrządowanie wykorzystuje niestandardowy kąt, Nuote Metals może wyprodukować pasujące nity o niestandardowym kącie – wystarczy podać specyfikację frezu pogłębiającego.

P3: Czy nity z łbem stożkowym żelaznym są słabsze niż nity z łbem okrągłym?

Odp.: Pod względem wytrzymałości na ścinanie (siła boczna) są one prawie identyczne, ponieważ oba zależą od średnicy trzpienia. Jednakże, jeśli chodzi o odporność na uderzenia i wyciąganie, okrągła główka jest mocniejsza, ponieważ ma większą masę materiału w środku trzpienia. Łeb stożkowy, ponieważ jest cieńszy, zapewnia o około 15–20% niższą tolerancję na uderzenia. Z tego powodu zalecamy głowice stożkowe do środowisk o krytycznym znaczeniu dla wykończenia i środowisk o niskim poziomie wstrząsów (takich jak okładziny architektoniczne lub panele wewnętrzne) oraz głowice okrągłe do ram konstrukcyjnych o dużej wytrzymałości. Nuote Metals zawsze pyta o środowisko pracy, aby pomóc Ci wybrać odpowiedni styl głowy.
