Nity półrurowe

Nity półrurowesą tym, co określasz, gdy potrzebujesz wytrzymałości solidnego nitu, ale Twojej linii produkcyjnej nie stać na ciężkie prasy, wolne cykle i duże siły osadzania, których wymagają solidne nity. Konstrukcja półrurowa – płytka wnęka na końcu, zwykle stanowiąca 45–55% długości lufy – oznacza, że ​​podczas montażu tylko cienka ścianka pustej sekcji wysuwa się na zewnątrz. Rezultat: szybszy montaż, lżejsze oprzyrządowanie i spójny klincz za każdym razem.

Kiedy linia montażowa pracuje pełną parą, a złącza nadal muszą wytrzymać, z pomocą przychodzą nity półrurowe.

Półrurowe vs pełne czy pełne rurowe – wybór odpowiedniego projektu

Cechą charakterystyczną nitu półrurowego jest płytkie wgłębienie na końcu – zwykle 45–55% długości lufy. Podczas instalacji tylko cienka ścianka tej pustej sekcji wysuwa się na zewnątrz, tworząc klincz. Różni się to zasadniczo od nitu pełnego (w pełni pełnego) i nitu pełnego rurowego (w pełni pustego).

W większości zastosowań przemysłowych, meblarskich, motoryzacyjnych i sprzętu komputerowego nit półrurowy zapewnia najlepszą równowagę pomiędzy wytrzymałością i wydajnością produkcji.

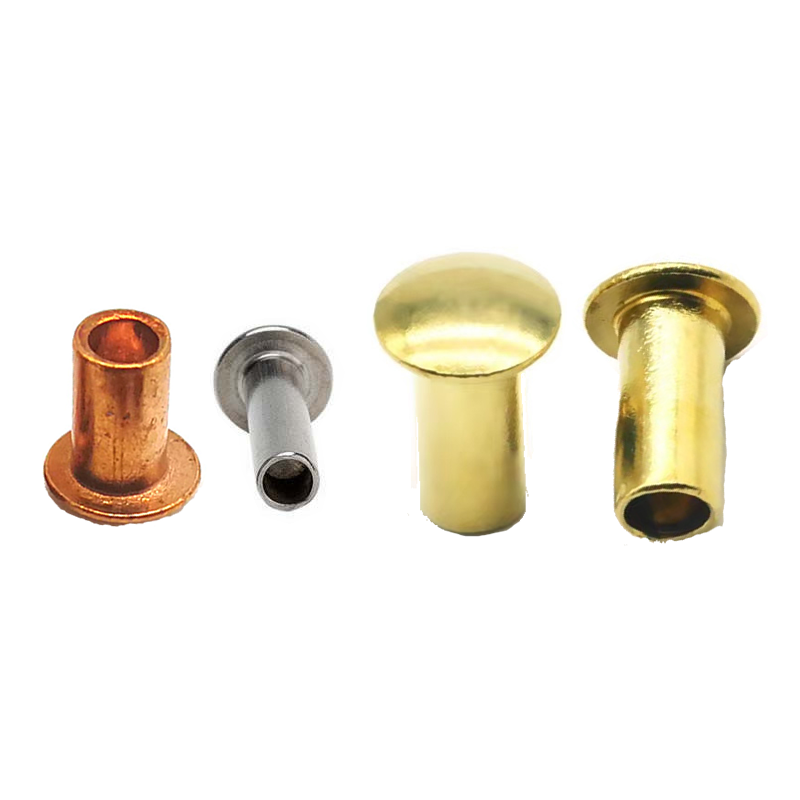

Materiały i style łbów – co oferujemy

Są dostępne w pięciu rodzinach materiałów i ośmiu rodzajach głowic, aby dopasować je do wymagań aplikacji.

Dostępne modele głów:

Wykończenia: cynkowane, oksydowane na czarno, pasywowane, lakierowane, niklowane, postarzane, anodowane, gładkie – w zależności od materiału.

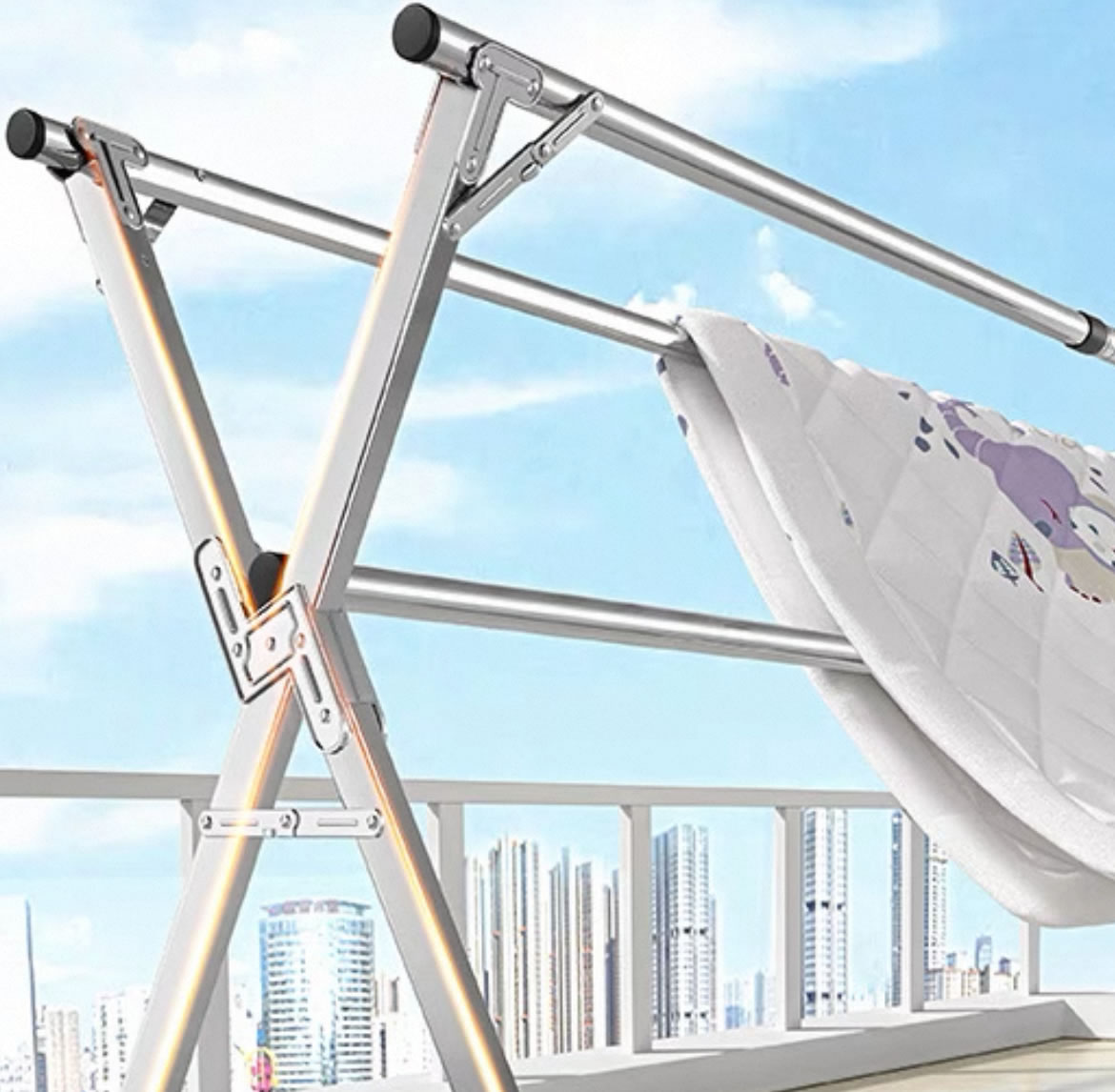

Jedno prawdziwe zastosowanie – aluminiowa suszarka do ubrań

Producent przenośnych wieszaków do suszenia ubrań używał nitów aluminiowych do montażu przegubów nożycowych w swoich składanych wieszakach. Istniejące nity były z litego aluminium – działały, ale linia montażowa działała wolniej, niż chciał klient. Duża siła osadzania wymagała starannego ustawienia prasy, a wszelkie niewspółosiowość powodowała odkształcenie cienkiej aluminiowej rurki. Klient chciał szybszego montażu bez utraty wytrzymałości połączenia.

Przeanalizowaliśmy tryb awarii: nity pełne były zawyżone w przypadku tego zastosowania. Obciążenie połączeń zawiasowych było umiarkowane – kilka kilogramów mokrej odzieży – a ryzyko odkształcenia było wysokie, ponieważ rurki były cienkie. Rozwiązaniem była konstrukcja półrurowa, która zmniejszała siłę osadzania, a jednocześnie zapewniała więcej niż wystarczającą wytrzymałość.

Firma Nuote Metals dostarczyła aluminiowe nity półrurowe półrurowe – trzpień 4,0 mm, łeb okrągły 7,0 mm, długość lufy 10,0 mm, gładkie wykończenie. Półrurowa wnęka zmniejszyła siłę osadzania o ponad 60%, eliminując zniekształcenie rurki. Materiał aluminiowy pasował do ramy stojaka. Okrągła główka zapewniała czysty, spójny wygląd.

Klient przetestował 1000 nitów na 500 stojakach. Po 10 000 cykli składania przy obciążeniu 15 kg żadnych zniekształceń i luzów. Szybkość montażu wzrosła o 35%, a liczba odrzutów spadła niemal do zera. Obecnie zamawiają nity półrurowe w partiach po 300 000 sztuk rocznie.

Jak określone są nity – czego od Ciebie potrzebujemy

Są produkowane na zamówienie, dokładnie według Twoich wymagań. Oto, czego potrzebujemy, aby Twoja specyfikacja była prawidłowa.

Wymiary jakie potrzebujemy:

• Średnica trzpienia – 1,5mm do 8,0mm
• Długość lufy – mierzona od spodu główki do końca trzonka. Obliczamy to na podstawie grubości stosu materiałów.

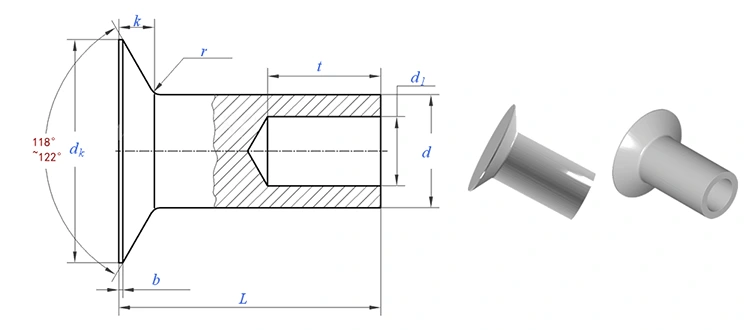

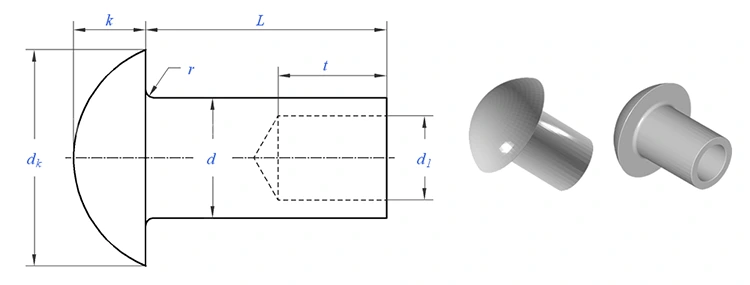

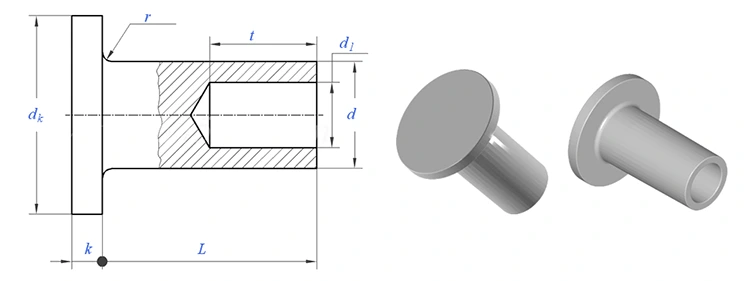

• Rodzaj główki – okrągła, płaska, owalna, kratownicowa, pan, uniwersalna, grzybkowa lub stożkowa
• Średnica łba – dopasowana do wymagań dotyczących powierzchni nośnej

Wybory, których dokonujesz:

• Materiał – stal, stal nierdzewna, mosiądz, miedź lub aluminium
• Konstrukcja – pełna lub półrurowa
• Wykończenie – cynk, pasywacja, lakierowanie, nikiel, anodowanie, antyczne itp.

Jeśli nie jesteś pewien co do długości lufy lub średnicy główki:Prześlij nam grubość stosu materiałów lub próbkę części. Zarekomendujemy optymalne wymiary. Nie pobieramy opłat za doradztwo inżynieryjne.

Przykładowy czas realizacji:5–10 dni w przypadku specyfikacji standardowych. Oprzyrządowanie niestandardowe: 15–20 dni.

Od surowca do gotowego nitu – nasz proces produkcji

Nity półrurowe powstają w procesie kucia na zimno – procesu kształtowania metalu w temperaturze pokojowej przy użyciu pras szybkobieżnych i precyzyjnych matryc. Oto jak to robimy, krok po kroku.

Zakup materiałów– Drut atestowany kupujemy w zatwierdzonych hutach. Do każdej cewki dołączony jest certyfikat testu walcowni i numer wytopu, co zapewnia pełną identyfikowalność. Nie przyjmujemy cewek bez odpowiedniej dokumentacji.

Kontrola przychodzącego materiału– Każda cewka jest sprawdzana pod kątem średnicy (mikrometr laserowy, ±0,02 mm) i twardości (tester Rockwella). Do stali potrzebujemy HRB 70–85. Spektrometr weryfikuje skład materiału. Każda cewka wykraczająca poza specyfikację jest odrzucana, zanim trafi na halę produkcyjną.

Zimny ​​​​kierunek– Drut jest doprowadzany do wielostanowiskowego zimnego kolektora. W jednej ciągłej sekwencji:

• Drut jest ciągniony na dokładną średnicę trzpienia
• Przytnij do dokładnej długości pustego materiału
• Pierwszy cios wyrównuje sytuację
• Drugi cios formuje głowę (dowolny z ośmiu stylów głowy)
• Trzecie uderzenie powoduje wyciśnięcie półpustej wnęki na głębokość 45–55%.

Platerowanie lub powlekanie– Cynk, pasywacja, lakier, nikiel, anodowanie lub inne wykończenia są stosowane zgodnie ze specyfikacją. Grubość poszycia jest weryfikowana metodą XRF.

Kontrola końcowa– 100% sortowanie optyczne dla kluczowych wymiarów. Próbka AQL zweryfikowana ręcznie. Raport wymiarowy i certyfikat wydawany przy każdej partii.

Co sprawia, że ​​gnicie na zimno sprawdza się w przypadku nitów półrurowych:

• Głębokość wnęki musi być dokładna – zbyt płytka, a siła wiązania pozostaje duża; zbyt głęboko, a klincz jest słaby.
• Kucie na zimno utwardza ​​materiał, zwiększając twardość powierzchni o 15–20% bez obróbki cieplnej.
• W proces ten wbudowana jest konsekwencja – każdy nit pasuje do pierwszego.

Kontrola jakości – co sprawdzamy i dlaczego jest to ważne

Nasz proces kontroli:

• Drut przychodzący – średnica i twardość sprawdzana przed rozpoczęciem produkcji. Spektrometr weryfikuje skład materiału.
• Artykuł pierwszy – 10 nitów mierzonych na komparatorze optycznym. Zweryfikowano każdy wymiar – trzon, główkę, długość lufy, głębokość wnęki.
• W trakcie – 5 nitów co 500 sztuk. Wymiary krytyczne sprawdzone suwmiarką cyfrową. Jakikolwiek dryf zatrzymuje prasę.
• Test wiązania – co 2000 sztuk, osadzany w próbce materiału. Zacisk sprawdzony pod kątem symetrii, szczelności i pęknięć.
• Sortowanie końcowe – 100% kontrola optyczna. Próbka AQL zweryfikowana ręcznie.

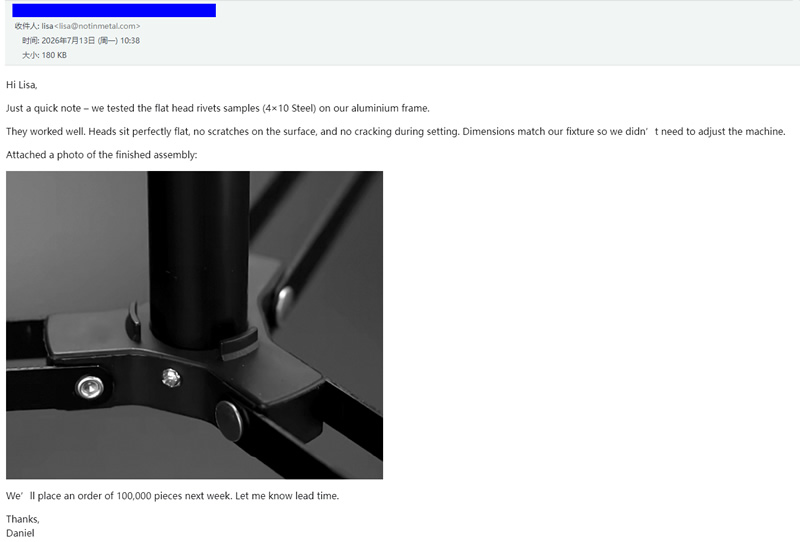

Co mówią nasi klienci – prawdziwe opinie

Nie tylko żądamy jakości – pozwalamy, aby nasi klienci mówili za nas. Powyższe zdjęcia przedstawiają rzeczywiste opinie klientów, którzy używali naszych nitów półrurowych na swoich liniach produkcyjnych. Od producentów mebli po monterów elektroniki – dzielą się oni swoimi doświadczeniami dotyczącymi jakości naszych produktów, niezawodności dostaw i wsparcia technicznego.

Twoje zamówienie – co Ci wysyłamy

Gdy Twoje nity dotrą do Ciebie, otrzymasz coś więcej niż tylko produkt. Załączamy pełny zapis tego, co zostało wykonane i w jaki sposób zostało to zweryfikowane.

Co znajdziesz w pudełku:

• Nity w szczelnie zamkniętych torebkach foliowych – oznaczone numerem części, numerem partii i ilością. Żadnych luźnych części, żadnego zgadywania.
• Certyfikat materiałowy – Skład chemiczny i właściwości rozciągające z oryginalnej cewki. Możliwość prześledzenia numeru cieplnego.
• Arkusz kontrolny – Rzeczywiste wymiary 10 nitów z Twojej partii. Rejestrujemy średnicę trzonu, średnicę łba, wysokość łba, długość lufy i głębokość wnęki.
• Certyfikat wykończenia – Dla nitów platerowanych, weryfikacja grubości XRF.
• Dokument zgodności – podpisany przez naszego menedżera ds. kontroli jakości, z unikalnym numerem partii w celu zapewnienia identyfikowalności.
• Przechowujemy kopie przez pięć lat – ale zalecamy, abyś zachował także swoje.

Certyfikowany dla:ISO 9001:2015, RoHS, REACH

Trzy pytania, na które często odpowiadamy

Pytanie 1: Używam nitów półrurowych, które ciągle pękają podczas osadzania. Co jest tego przyczyną i jak mogę to naprawić?

Odp.: Pękanie podczas wiązania to jeden z najczęstszych problemów, o którym słyszymy. Oto najbardziej prawdopodobne przyczyny i rozwiązania:

Przyczyna 1: Zły materiał do zastosowania. Stal nierdzewna szybko twardnieje i jest bardziej podatna na pękanie niż stal czy mosiądz. Jeśli używaszNity półrurowe ze stali nierdzewneji doświadczasz pęknięć, rozważ przejście na stal niskowęglową lub mosiądz – są one bardziej wybaczające podczas wiązania.

Przyczyna 2: Głębokość jamy jest zbyt głęboka. Jeśli wnęka przekracza 55% długości lufy, pozostała grubość ścianki jest zbyt cienka, aby wytrzymać działanie toczenia. Rozwiązanie jest proste – głębokość wnęki możemy dostosować do 45–50% długości lufy. Prześlij nam swój aktualny nit, a my zmierzymy głębokość wnęki.

Przyczyna 3: Siła osadzania jest zbyt duża. Nity półrurowe wymagają jedynie 25–30% siły wymaganej w przypadku nitów pełnych. Jeśli prasa zostanie ustawiona zbyt wysoko, pusta ściana raczej pęknie niż będzie się gładko toczyć. Zmniejsz siłę osadzania o 30% i przetestuj ponownie.

Przyczyna 4: Grubość stosu materiału jest nieprawidłowa. Jeśli długość lufy jest zbyt krótka, wydrążona sekcja opada przed całkowitym uformowaniem klincza. Długość lufy powinna być o 1,5–2,0 mm dłuższa niż całkowita grubość stosu materiałów. Zmierz grubość swojego stosu i wyślij go do nas – sprawdzimy długość lufy.

Jeśli żadna z tych metod nie rozwiąże problemu, prześlij nam próbkę pękniętych nitów i stosu materiałów. Przeanalizujemy awarię i zaproponujemy konkretną naprawę – bezpłatnie.

P2: Czy mogę ich używać w zastosowaniach zewnętrznych?

Odp.: Tak, z odpowiednim materiałem i wykończeniem. Do zastosowań zewnętrznych polecamy:

Stal nierdzewna (304 lub 316) z pasywowanym wykończeniem zapewniającym trwałą odporność na korozję

Stal ocynkowana z żółtym chromianem zapewniająca 96-godzinną odporność na mgłę solną (nadaje się do stosowania na zewnątrz w osłoniętych miejscach)

Aluminium z anodowanym wykończeniem do lekkich zespołów zewnętrznych

P3: Jak wybrać prawidłową długość lufy dla nitu półrurowego?

Odp.: Wybierz długość beczki o około 1,5–2,0 mm dłuższą niż całkowita grubość stosu materiałów. Na przykład, jeśli łączysz dwa arkusze o grubości 2 mm (łącznie 4 mm), wybierz długość beczki 5,5–6,0 mm. Ta dodatkowa długość zapewnia wystarczającą ilość materiału, aby wydrążona sekcja mogła się przetoczyć na zewnątrz i utworzyć bezpieczne klinowanie bez opadania na dno. Jeśli lufa będzie za krótka, klincz będzie słaby. Za długa i lufa może się zgiąć. Prześlij nam grubość stosu materiałów, a my zalecimy dokładną długość.
