Nity miedziane z łbem okrągłym

Nity miedziane z łbem okrągłym – gdy przewodność musi wytrzymać wibracje i uderzenia

W przypadku większości połączeń elektrycznych dobrze sprawdza się nit z łbem płaskim lub wpuszczanym. Ale załóż to złącze na silnik wibracyjny, zniszczoną przez fale armaturę morską lub taśmę uziemiającą wagonu – a zasady się zmienią. Niskoprofilowa główka, która oszczędzała miejsce, staje się teraz problemem: mniej materiału na trzonku, niższy opór wyciągania, szybsze poluzowanie pod wpływem wstrząsu.

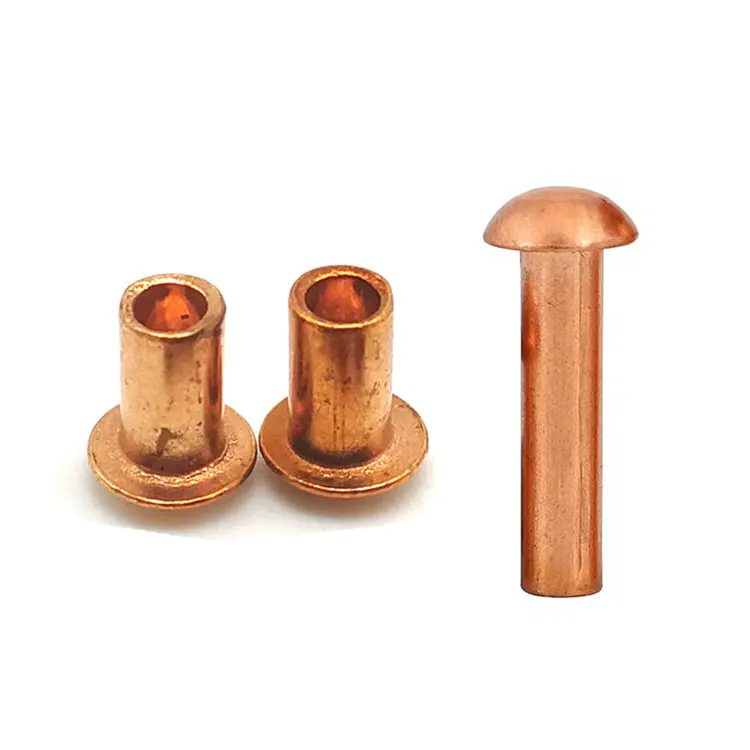

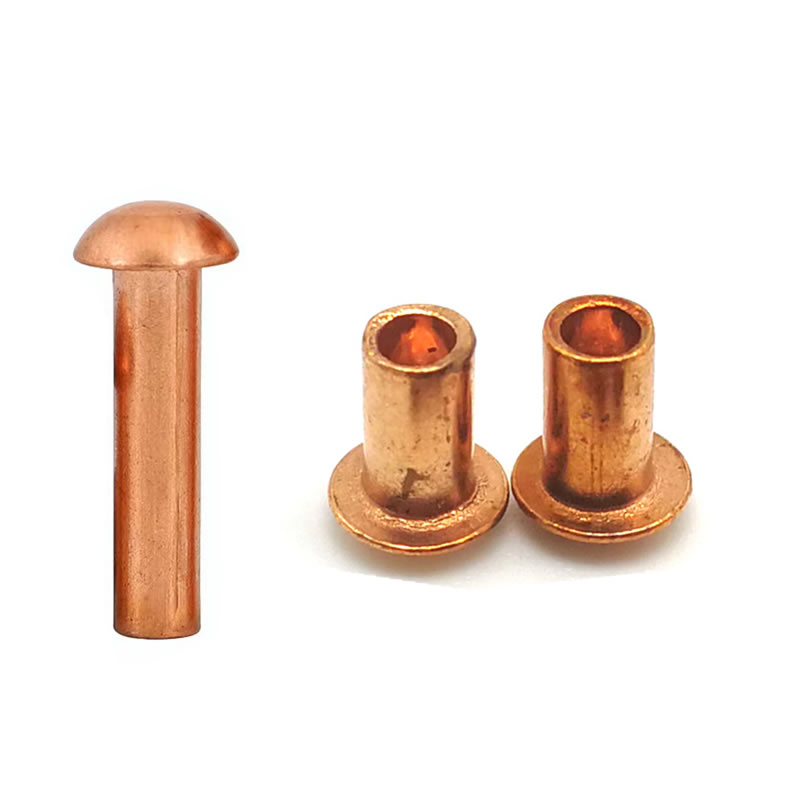

Nity miedziane z łbem okrągłymrozwiązać to. W Nuote Metals łączymy miedź o wysokiej czystości (C11000 lub C10200) z głęboką, kopułową głowicą, która pochłania uderzenia, jest odporna na rozluźnienie wibracyjne i utrzymuje przewodność o niskim oporze przez dziesięciolecia. To nie jest nit miedziany ogólnego przeznaczenia. Jest to łącznik zaprojektowany z myślą o najtwardszych połączeniach elektrycznych i morskich.

Prawdziwy problem – luźne uziemienie w sprzęcie charakteryzującym się wysokimi wibracjami

Wibracje to cichy zabójca połączeń elektrycznych. Pasek uziemiający, który poluzuje się o 0,1 mm, może zwiększyć opór, wytworzyć ciepło i ostatecznie ulec uszkodzeniu. Standardowe nity miedziane z płaskim łbem opierają się wyłącznie na sile mocowania – przy ciągłych wibracjach siła ta maleje.

Nity miedziane z łbem okrągłymzmień fizykę:

• Geometria kopuły działa jak amortyzator– energia uderzenia rozprzestrzenia się po zakrzywionej powierzchni, zamiast skupiać się na styku główki i trzonu.
• Większa masa materiału na trzonku– wytrzymałość na wyrywanie jest o 25–30% większa niż w przypadku odpowiedników z płaską główką.

• Tendencja do samoblokowania– po prawidłowym ustawieniu kopułowa głowica warsztatowa tworzy mechaniczną blokadę, która jest odporna na poluzowanie.

Dane terenowe:W testach udarności nasze miedziane nity z łbem okrągłym pochłaniają o 35% więcej energii niż miedziane nity z łbem płaskim o tej samej średnicy. W testach wibracyjnych (10–2000 Hz, 10 g) utrzymują siłę docisku 3× dłużej, zanim wykażą mierzalne poluzowanie.

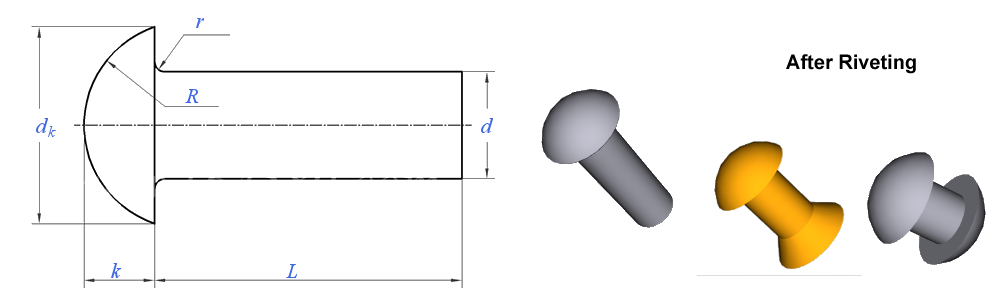

Dane techniczne – Nity miedziane z łbem okrągłym

Produkowane zgodnie z odpowiednikami norm DIN 660 (1–8 mm) i DIN 124 (10–36 mm). Dostępne rozmiary niestandardowe.

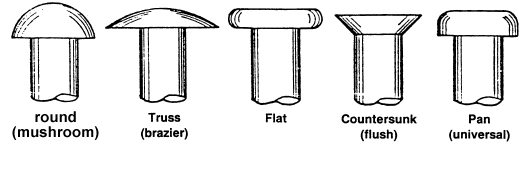

Łeb okrągły czy płaski czy stożkowy – tylko do zastosowań w miedzi

To nie jest ogólne porównanie głów. Jest to specyficzne dla miękkości i przewodności miedzi.

Okrągła głowa:Najlepszy na wibracje i uderzenia. Kopułka amortyzuje wstrząsy i zapobiega poluzowaniu. Nieco wyższy profil. Preferowany do zacisków silnika, sprzętu morskiego, uziemienia szyn.

Płaska głowa:Najlepsze do powierzchni o niskim profilu i pozbawionych zaczepów. Nie jest potrzebne pogłębianie. Ale niższa odporność na uderzenia – nie jest idealna do połączeń wibracyjnych.

Wpuszczany:Najlepszy do wykończenia na gładko. Wymaga stożkowego otworu. Najcieńsza główka = najniższa odporność na uderzenia. Unikać w złączach miedzianych o wysokich wibracjach.

Nasza rekomendacja:Jeśli złącze będzie wibrować, wybierz miedziane nity z łbem okrągłym firmy Nuote Metals. Kara za mały profil jest warta ogromnego wzrostu niezawodności połączenia.

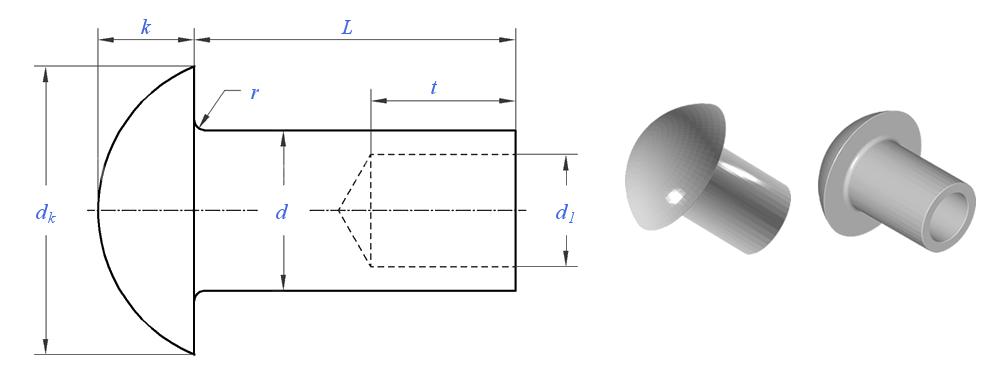

Pełne a półrurowe – do złączy miedzianych narażonych na wibracje

Kluczowe spostrzeżenia:Aby uzyskać maksymalną odporność na wibracje, wybierz materiał solidny. Całkowicie wypełniony trzonek tworzy mocniejszą blokadę mechaniczną. Półrurowe są szybsze w wiązaniu, ale nieco mniej odporne na długotrwałe poluzowanie.

Jak inżynierowie Nuote Metals wykorzystują nity z łbem okrągłym z miedzi, aby zapewnić odporność na uderzenia

Większość dostawców nitów miedzianych po prostu podgrzewa drut i wysyła. Robimy więcej — ponieważ nity miedziane z łbem okrągłym zawodzą inaczej niż nity z łbem płaskim.

Wyzwanie formacyjne:

Miedź szybko twardnieje. Podczas formowania głębokiej kopuły materiał musi płynąć bez pęknięć na styku główki i trzonu. Nasze oprzyrządowanie wykorzystuje:

Progresywne, wieloetapowe formowanie– trzy do pięciu uderzeń zamiast jednego, co zmniejsza koncentrację naprężeń.

Polerowane powierzchnie matryc– zapobiega mikrozarysowaniom, które stają się miejscami inicjacji pęknięć.

Kontrolowane wyżarzanie– zmiękczamy drut pomiędzy etapami, aby przywrócić ciągliwość.

Badania udarności, które wykonujemy:

Każda partia miedzianych nitów z łbem okrągłym jest testowana pod kątem:

Wpływ na spadek wagi– ciężarek 5kg od 500mm, pomiar odkształceń i pęknięć.

Zmęczenie wibracjami– Przemiatanie 10–2000 Hz przez 8 godzin, pomiar utrzymania obciążenia cęgów.

Kontrola filetu z główki i golonki– Powiększenie 20x w celu sprawdzenia integralności promienia.

Dlaczego to jest dla Ciebie ważne:

Miedziany nit z łbem okrągłym, który pęka pod wpływem uderzenia, powoduje uszkodzenie całego obwodu uziemiającego. Nasza kontrola procesu gwarantuje, że każdy nit amortyzuje wstrząsy, a nie przenosi je na złącze.

Dzięki tej inżynierii dostosowanej do konkretnego zastosowania Nuote Metals dostarcza miedziane nity z łbem okrągłym producentom silników, wykonawcom statków i firmom zajmującym się sygnalizacją kolejową w ponad 50 krajach.

Montaż połączeń narażonych na wibracje

Rozmiar otworu:d + 0,05 mm do d + 0,1 mm. Ciaśniejsza niż stal – miedź wypełnia dziurę.

Siła wiązania:40–60% siły nitu stalowego. Nadmierna siła spłaszcza kopułę i zmniejsza absorpcję uderzeń.

Wybór kowadła:Użyj wklęsłego kowadła dopasowanego do promienia kopuły. Płaskie kowadło odkształci głowę i spowoduje powstanie naprężeń.

Formacja głowy sklepu:Aby uzyskać maksymalną odporność na wibracje, utwórz pełną, zaokrągloną głowicę warsztatową, a nie płaską. Zaokrąglony profil lepiej rozkłada obciążenie.

Przygotowanie elektryczne:Oczyść wszystkie powierzchnie alkoholem izopropylowym. W przypadku połączeń powyżej 10 A należy używać nitów cynowanych lub posrebrzanych, aby zapobiec tworzeniu się tlenków.

Odległość od krawędzi:≥1,5×d od środka otworu do krawędzi materiału.

Często zadawane pytania dotyczące miedzianych nitów z łbem okrągłym

P1: Dlaczego miałbym wybrać miedziany nit z łbem okrągłym zamiast płaskiego do uziemienia elektrycznego?

Odp.: Decyzja sprowadza się do wibracji i uderzenia. Jeśli złącze uziemiające jest nieruchome – jak szyna zbiorcza w suchym, stabilnym panelu – miedziany nit z płaskim łbem działa dobrze i oszczędza miejsce. Jeśli jednak złącze podlega wibracjom (silniki, generatory, wagony, silniki morskie) lub uderzeniom (działanie fal, ciężkie maszyny), lepszym wyborem będzie okrągła główka. Główka kopułowa ma o 25–30% więcej materiału na trzonku, co zwiększa odporność na wyciąganie. Co ważniejsze, kształt kopuły pochłania wstrząsy, zamiast przenosić je na staw. W naszych testach nity miedziane z łbem okrągłym utrzymują siłę mocowania 3 razy dłuższą niż nity z łbem płaskim przy tym samym profilu drgań. Nuote Metals zaleca okrągłą głowicę do wszelkich zastosowań uziemiających, gdzie sprzęt się porusza lub wibruje.

P2: Jak miękkość miedzi wpływa na osadzanie nitów z łbem okrągłym — czy łeb może się zbyt łatwo odkształcić?

Odp.: Miedź jest bardziej miękka niż stal, więc rzeczywiście łatwiej ją odkształcać, ale przy odpowiedniej kontroli jest to zaletą. Kluczem jest użycie odpowiedniej siły osadzania (40–60% siły stosowanej w przypadku stali) i wklęsłego kowadła dopasowanego do promienia kopuły. Jeśli przesadzisz, kopuła spłaszczy się, zmniejszając pochłanianie uderzeń i odporność na wyciąganie. W przypadku niedostatecznego ustawienia główka nie uformuje się całkowicie i złącze się poluzuje. W firmie Nuote Metals przy każdym zamówieniu zapewniamy zalecane krzywe siły i specyfikacje kowadeł. Oferujemy również półrurowe miedziane nity z łbem okrągłym, które wymagają jeszcze mniejszej siły i są bardziej wyrozumiałe w przypadku zautomatyzowanych zastosowań o dużej objętości.

P3: Czy miedzianych nitów z łbem okrągłym można używać z aluminiowymi szynami zbiorczymi lub panelami?

Odp.: Tylko w suchych pomieszczeniach zamkniętych — i nawet wtedy zalecamy ostrożność. Miedź i aluminium różnią się galwanicznie. W obecności wilgoci (nawet wilgoci) bezpośredni kontakt tworzy ogniwo galwaniczne, które powoduje korozję aluminium. W przypadku zastosowań zewnętrznych, morskich lub mokrych nie należy łączyć nitów miedzianych bezpośrednio z aluminium. Jeśli musisz połączyć miedź i aluminium, rozważ: (a) użycie bimetalicznej podkładki przejściowej, (b) nity z cynowanej miedzi (cyna zmniejsza potencjał galwaniczny) lub (c) przejście na nity aluminiowe po stronie aluminiowej. Nuote Metals dostarcza nity miedziane i aluminiowe — możemy pomóc Ci wybrać odpowiedni materiał dla konkretnego złącza i środowiska.
