Łącznik z szeroką główką, który eliminuje podkładki

Podczas mocowania miękkich blach miedzianych, cienkich paneli lub dekoracyjnych elementów miedzianych standardowy łeb nitu często stwarza problemy. Za mała i przechodzi. Za wysoki i zacina się. Dodaj osobną podkładkę, a otrzymasz dodatkową część, dodatkową obsługę i potencjalny punkt korozji pomiędzy różnymi metalami.

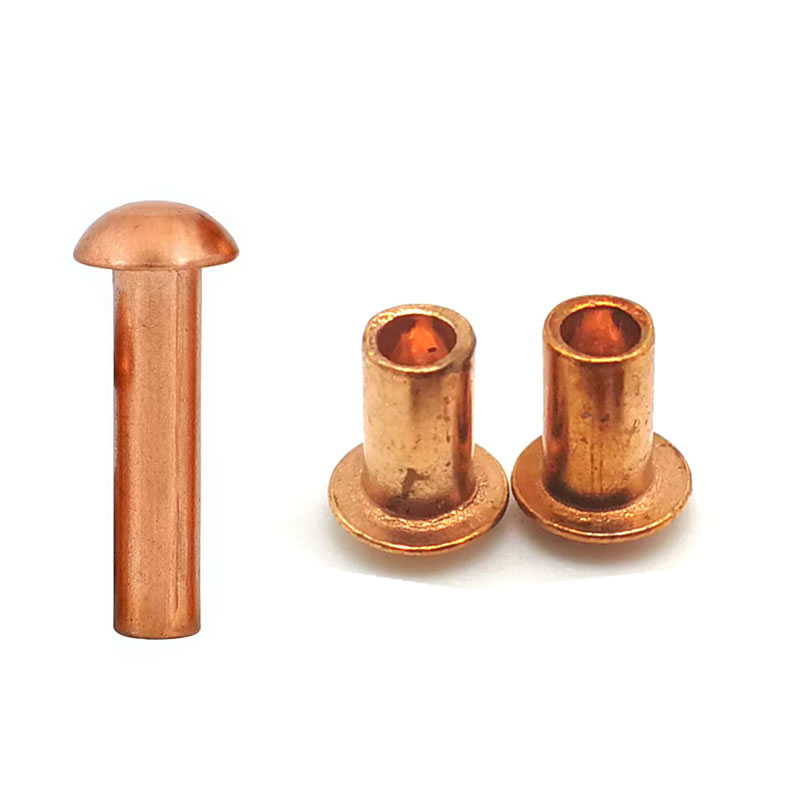

Nity miedziane z łbem grzybkowym firmy Nuote Metals rozwiązują wszystkie trzy problemy jednocześnie. Główka grzyba jest wyjątkowo szeroka - 2,0 x do 2,5 x średnica trzonu - ale niska. Rozkłada siłę docisku na dużej powierzchni, dokładnie jak wbudowana podkładka, zachowując przy tym stosunkowo niski profil. W przypadku zastosowań z miedzią oznacza to możliwość mocowania cienkich arkuszy bez wgłębień, wyeliminowania luźnych podkładek i zachowania naturalnego piękna miedzi.

Co wyróżnia głowę grzyba?

Łeb grzybkowy jest najszerszym ze wszystkich popularnych typów łbów nitów. Swoją nazwę zawdzięcza szerokiej, delikatnie wypukłej czapce z zaokrąglonym brzegiem, przypominającej grzyba.

Kluczowa geometria:

• Średnica główki:2,0× do 2,5× średnicy trzpienia (okrągła główka ma tylko 1,6×)
• Wysokość głowy:0,4× do 0,5× średnicy trzpienia (mniejsza niż okrągła główka przy 0,7×)
• Spód:Płaskie z dużym promieniem zaokrąglenia na połączeniu łba z trzonkiem
• Krawędź:Zaokrąglony, nie ostry – zmniejsza koncentrację naprężeń w miękkiej miedzi

Dlaczego ma to znaczenie w przypadku miedzi:

Miedź jest miękka (granica plastyczności 70–100 MPa). Wąska głowica skupia siłę i odkształca blachę. Grzybek rozkłada tę samą siłę na znacznie większy pierścień z miedzi, utrzymując blachę płaską i szczelność złącza. W wielu przypadkach grzybek sprawia, że ​​oddzielna płaska podkładka jest zbędna, co oszczędza czas montażu i eliminuje potencjalne niedopasowanie galwaniczne.

Głowica grzybkowa vs. okrągła + podkładka – bezpośrednie porównanie

Wielu klientów używa obecnie miedzianych nitów z łbem okrągłym z oddzielną podkładką miedzianą lub mosiężną. Oto porównanie głowy grzyba.

Kiedy nadal używać pralki:Jeżeli potrzebne jest uszczelnienie wodoodporne (np. podkładka neoprenowa do pokryć dachowych) to sam grzybek nie zastąpi tej funkcji. Jednak wyłącznie w przypadku mechanicznego rozkładu obciążenia główka grzybkowa jest bezpośrednim zamiennikiem.

Dane techniczne – Nity z łbem grzybkowym miedzianym

Wyprodukowane zgodnie z odpowiednikami norm DIN 674 (pełne) i DIN 675 (półrurowe). Dostępne niestandardowe średnice łba.

Gatunki materiałów:

C11000 (ETP):99,9% miedzi, 0,04% tlenu. Ogólne zastosowania dekarskie, morskie i dekoracyjne.

C10200 (OFHC):99,99% miedzi, beztlenowa. Krytyczne zastosowania elektroniczne i kriogeniczne.

Pełne a półrurowe – do nitów miedzianych z szerokim łbem

Kluczowe spostrzeżenia dotyczące miedzi:Duża średnica główki grzybkowej oznacza, że ​​jest ona bardziej wrażliwa na siłę osadzania niż główki mniejsze. Zbyt duża siła może spłaszczyć kopułę lub wypaczyć szeroką krawędź. Nity półrurowe z łbem grzybkowym zmniejszają siłę osadzania prawie o połowę, co czyni je bezpieczniejszym wyborem w przypadku blach miedzianych o grubości poniżej 3 mm. Aby uzyskać grubszą miedź lub maksymalną wytrzymałość na ścinanie, wybierz bryłę i użyj skalibrowanej prasy.

Wykończenie powierzchni – zachowanie naturalnego wyglądu miedzi

Nity miedziane z łbem grzybkowym są często widoczne na wykończonych powierzchniach — dachach, fasadach, kadłubach łodzi — dlatego wybór wykończenia ma znaczenie.

Dostępne wykończenia:

• Jasno polerowana – lustrzana miedź do paneli dekoracyjnych
• Naturalna patyna – postarzana w kolorze zielono-brązowym do renowacji obiektów morskich i architektonicznych
• Lakierowane – przezroczysta powłoka utrzymująca jasną miedź w pomieszczeniach zamkniętych
• Cynowane – srebrno-białe, można lutować, zmniejszają potencjał galwaniczny
• Niklowane – srebrno-szare, odporne na zużycie

Nasza rekomendacja:W przypadku zewnętrznych pokryć dachowych z miedzi lub kadłubów morskich wybierz naturalne lub polerowane bez poszycia. Własna patyna miedzi chroni nit i łączy się z otaczającą miedzią. W przypadku paneli dekoracyjnych do wnętrz, gdzie zależy nam na zachowaniu jasności, wybierz lakierowane. W przypadku elektrycznych płytek uziemiających, w przypadku których problemem jest tworzenie się tlenków, wybierz cynowane.

Nuote Metals – wiedza specjalistyczna w zakresie produkcji główek grzybków miedzianych

Nuote Metals specjalizuje się w produkcji elementów złącznych z miedzi od ponad 20 lat w naszej fabryce posiadającej certyfikat ISO 9001:2015 w Chinach. Eksportujemy do ponad 50 krajów, obsługując wykonawców pokryć dachowych, budowniczych statków i metalowców.

Dlaczego nasze nity miedziane z łbem grzybkowym działają lepiej:

1. Narzędzia z szeroką głowicą przeznaczone do przepływu miedzi

Formowanie główki 2,5×d z miękkiej miedzi bez pękania wymaga czegoś więcej niż standardowej matrycy. Stosujemy wieloetapowe formowanie progresywne – od trzech do pięciu pociągnięć – aby miedź stopniowo spływała do szerokiego kształtu główki. Nasze matryce są polerowane w celu usunięcia mikrozarysowań, które stają się zaczątkami pęknięć.

2. Kontrolowany promień zaokrąglenia

Miejsce połączenia szerokiej główki z trzonkiem jest obszarem najbardziej narażonym na naprężenia. Utrzymujemy minimalny promień zaokrąglenia wynoszący 0,5×d i weryfikujemy go za pomocą pomiaru optycznego przy powiększeniu 10x. Ostry promień pęknie; nasz nie będzie.

3. Testowanie rzeczywistych materiałów

Testujemy nasze nity miedziane z łbem grzybkowym na rzeczywistej blasze miedzianej – a nie na standardowych kuponach – aby sprawdzić odporność na przeciąganie i odkształcenie łba. Dla klientów o określonej grubości miedzi zapewniamy przedprodukcyjną partię próbną z protokołem wiązania.

4. Pełna identyfikowalność

Każda przesyłka zawiera certyfikaty materiałowe ASTM B152 i raporty dotyczące przewodności. Dzielimy się danymi z inspekcji otwarcie, ponieważ wydajność szerokiej głowicy zależy od geometrii, której nie widać gołym okiem.

Dzięki tej inżynierii na poziomie aplikacji firmy dekarskie, konstruktorzy łodzi i wykonawcy obiektów architektonicznych wybierają firmę Nuote Metals do produkcji miedzianych nitów grzybkowych.

Często zadawane pytania

P1: Czy miedziany nit z łbem grzybkowym naprawdę może zastąpić okrągły łeb i podkładkę?

Odp.: W większości zastosowań mechanicznych tak. Średnica grzybka 2,0×–2,5× zapewnia powierzchnię nośną odpowiadającą standardowej płaskiej podkładce. Eliminuje to konieczność stosowania oddzielnej podkładki, etapu manipulacji i szczeliny pomiędzy podkładką a blachą, w której może rozpocząć się korozja. Jeśli jednak podkładka pełni funkcję uszczelniającą – na przykład podkładka neoprenowa do wodoodpornych pokryć dachowych – sama główka grzybka nie może tego zastąpić. Jest to bezpośredni zamiennik wyłącznie do celów dystrybucji obciążenia. Nuote Metals może doradzić w oparciu o konkretny projekt złącza i to, czy wymagane jest uszczelnienie.

P2: Czy szeroki grzybek odkształci cienką blachę miedzianą podczas wiązania?

Odp.: Nie, jeśli zastosujesz odpowiednią siłę osadzania i korpus półrurowy. Szeroka główka faktycznie zmniejsza ryzyko wgłębień, ponieważ rozkłada siłę mocowania na większą powierzchnię. Prawdziwym ryzykiem jest przesterowanie: zastosowanie zbyt dużej siły spłaszczy kopułkę i może wypaczyć cienką miedź wokół krawędzi główki. W przypadku blach miedzianych o grubości poniżej 2 mm zalecamy nity półrurowe z łbem grzybkowym i prasę kalibrowaną ustawioną na 50–60% siły stosowanej w przypadku stali. Dostarczamy również płaskie kowadełko, które odpowiada średnicy łba lub przekracza ją – zapobiega to wybrzuszaniu się łba. Dzięki tym elementom sterującym cienka miedź pozostaje płaska, a złącze pozostaje szczelne.

P3: Czy nity miedziane z łbem grzybkowym nadają się do kadłubów morskich i budowy łodzi?

Odp.: Tak — nity z łbem grzybkowym z miedzi są tradycyjnym wyborem do budowy łodzi drewnianych i nadal są używane do dziś do miedzianych poszyć, desek i wykończeń. Szeroka główka bezpiecznie utrzymuje miedzianą osłonę, nie rozrywając miękkiej miedzi. Naturalna patyna chroni przed korozją słoną. Płaski, niski profil zmniejsza opór i zaczepianie. Do zastosowań morskich zalecamy nity grzybkowe z litej miedzi z wykończeniem naturalnym lub polerowanym – bez powłoki galwanicznej, która może powodować różnice galwaniczne w porównaniu z łącznikami z brązu lub mosiądzu. Nuote Metals dostarcza te nity konstruktorom łodzi w Europie i Ameryce Północnej. W przypadku cienkiej powłoki miedzianej preferowana może być powłoka półrurowa, aby uniknąć nadmiernego ściskania miedzi.
