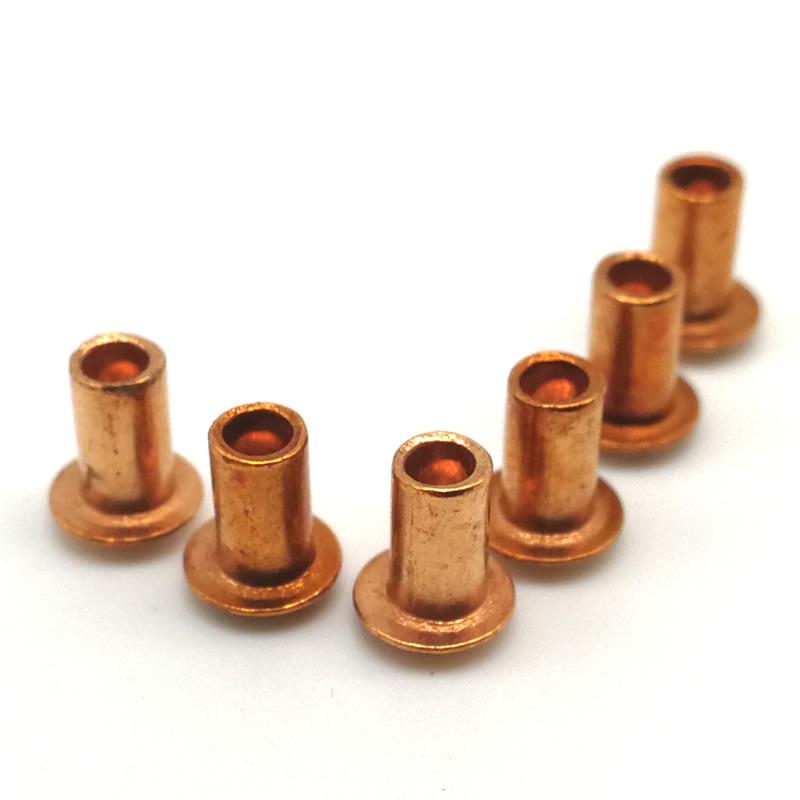

Nity półdrążone miedziane

Jeśli Twój zespół wymaga montażu nitu półdrążonego przy niewielkiej sile – a ponadto musisz przewodzić prąd, przenosić ciepło lub utrzymywać higieniczną powierzchnię – miedź jest jedynym materiałem, który spełnia wszystkie te trzy wymagania.Nity półdrążone miedzianełączą 70% redukcję siły wiązania w konstrukcji półrurowej z unikalnymi właściwościami czystej miedzi C11000: 100% przewodnością elektryczną IACS, przewodnością cieplną 401 W/m·K i naturalnym działaniem antybakteryjnym.

Gdy liczy się zarówno przewodność, jak i wydajność produkcji, rozwiązaniem inżynieryjnym są nity półdrążone z miedzi.

Miedź kontra mosiądz kontra aluminium – liczby, które mają znaczenie

Wybierz miedź, gdy:Nit musi przewodzić prąd elektryczny. Zespół musi odprowadzać ciepło z komponentów. Wymagane są właściwości antybakteryjne. Potrzebujesz najwyższej przewodności dostępnej w półwydrążonym łączniku.

Miedź C11000 – Właściwości materiału

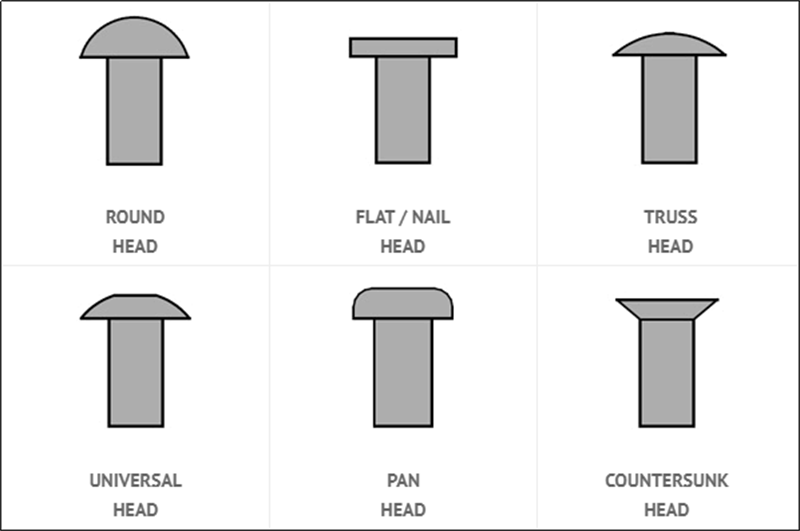

Style głów – co oferujemy

Nity półdrążone miedziane są dostępne w sześciu rodzajach łbów:

Jedna prawdziwa aplikacja – płyta sterownicza oprawy oświetleniowej LED

Producent opraw oświetleniowych LED dużej mocy potrzebował łącznika umożliwiającego przymocowanie płytki sterownika do obudowy radiatora. Płyta sterownicza generowała znaczne ciepło podczas pracy – poprzednie stalowe śruby zapewniały połączenie mechaniczne, ale słabe przenoszenie ciepła. Nagromadzenie ciepła skracało żywotność diod LED. Klient potrzebował łącznika, który będzie odprowadzał ciepło z płytki sterującej podczas osadzania przy użyciu minimalnej siły, aby uniknąć uszkodzenia płytki.

Dostarczyliśmy nity półdrążone z miedzi C11000 – trzpień 3,0 mm, łeb okrągły 5,5 mm, długość lufy 5,0 mm, gładkie wykończenie. Miedź zapewniła przewodność cieplną na poziomie 401 W/m·K – ciepło było efektywnie odprowadzane z płytki sterownika. Płytka wnęka zmniejszyła siłę osadzania o ponad 60% – bez uszkodzeń płyty sterownika. Trwały klincz utrzymuje się bezpiecznie pod wpływem cykli termicznych. Klient przetestował 500 nitów w 500 elementach mocujących. Po 5000 cykli termicznych zero awarii. Obecnie zamawiają miedziane nity półdrążone w partiach po 150 000 sztuk rocznie.

Proces produkcyjny – schemat przepływu produkcji

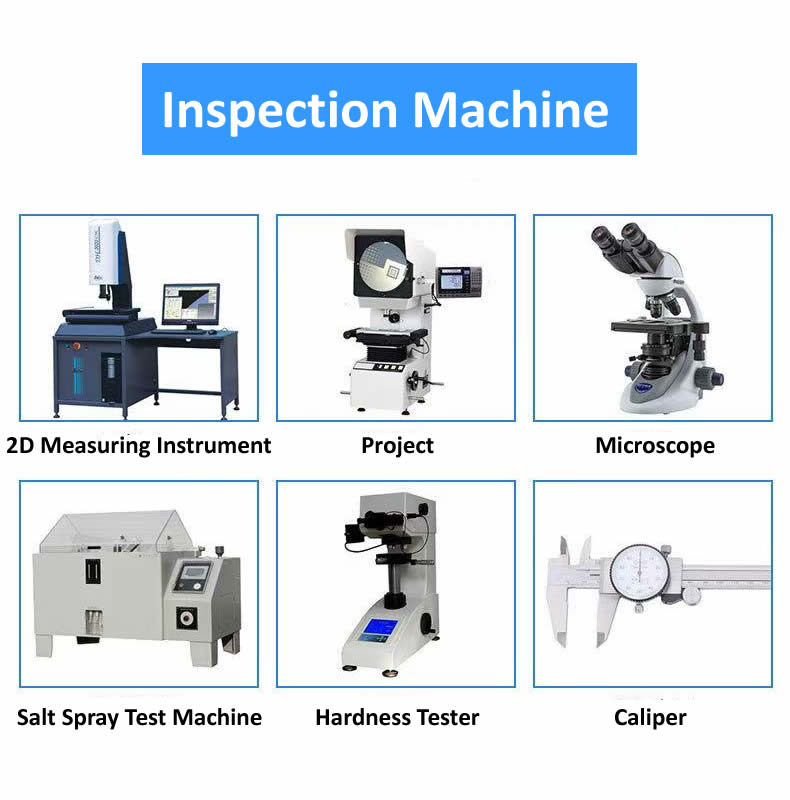

Nasz sprzęt kontrolny – jak weryfikujemy jakość

Dysponujemy pełną gamą skalibrowanego sprzętu kontrolnego do weryfikacji każdej partii miedzianych nitów drążonych przed wysyłką:

• Mikrometr laserowy – szybki, bezkontaktowy pomiar średnicy trzpienia i grubości ścianki z dokładnością ± 0,02 mm.
• Komparator optyczny (rzutnik profilowy) – wizualna kontrola profilu główki, średnicy kołnierza i ogólnego kształtu.
• System pomiaru obrazu 2.5D – automatyczny pomiar średnicy wewnętrznej, koncentryczności kołnierza i długości lufy.
• Spektrometr – Weryfikacja składu materiału dla miedzi C11000 (≥99,9% Cu).
• Twardościomierz Rockwella – Weryfikacja twardości surowca i produktu gotowego.
• Komora testowa w mgle solnej – w razie potrzeby badanie odporności na korozję zgodnie z ASTM B117.

Cały sprzęt jest co roku kalibrowany przez akredytowane laboratoria zewnętrzne. Dokumentacja kontroli jest przechowywana przez pięć lat i dołączana do każdej przesyłki.

Co mówią nasi klienci – prawdziwe opinie

Pozwalamy naszym klientom mówić za nas. Powyższe zdjęcia przedstawiają rzeczywiste opinie producentów, którzy zastosowali nasze miedziane nity półdrążone na swoich liniach produkcyjnych – od producentów oświetlenia LED, przez producentów zasilaczy, po dostawców sprzętu elektrycznego.

Wracają do nas z tych samych powodów:

• Doskonała wydajność cieplna – przewodność 401 W/m·K zapewniająca efektywne odprowadzanie ciepła
• Trwała przewodność – 100% IACS, brak degradacji w czasie
• Ustawienie małej siły – 70% mniejsza siła niż w przypadku nitów pełnych, chroni wrażliwe elementy
• Stała jakość – każda partia spełnia wymagania dotyczące wymiarów i wydajności
• Niezawodna dostawa – próbki wysyłamy w ciągu 5–7 dni, produkcja przebiega zgodnie z harmonogramem

Trzy pytania, na które często odpowiadamy

P: „Czy mogę otrzymać próbki przed zamówieniem ilości produkcyjnych?”

Odp.: Tak – oferujemy próbki wszystkich naszych produktów. W przypadku istniejących standardowych specyfikacji próbki są dostarczane bezpłatnie – płacisz tylko koszt wysyłki. W przypadku niestandardowych rozmiarów lub niestandardowych narzędzi dostępność próbek i czas realizacji zależą od konkretnych wymagań. Skontaktuj się z naszym zespołem sprzedaży, przedstawiając rysunek lub specyfikację, a doradzi on w sprawie przykładowych kosztów i harmonogramu dostawy.

P: „Jaka jest minimalna grubość ścianki miedzianych nitów drążonych?”

Odp.: Minimalna grubość ścianki zależy od średnicy trzpienia i głębokości wnęki. W przypadku typowego chwytu 3,0 mm i głębokości wgłębienia 45–55% grubość ścianki wynosi około 0,20–0,30 mm. W przypadku większych średnic możemy uzyskać grubsze ścianki. Kluczem jest to, aby ścianka była wystarczająco gruba, aby wytrzymać ruch toczny podczas wiązania bez pękania, ale jednocześnie wystarczająco cienka, aby umożliwić zmniejszenie siły wiązania o 70%. Jeśli masz konkretne wymagania dotyczące grubości ściany, prześlij nam swój rysunek – sprawdzimy wykonalność i zaproponujemy optymalny projekt dla Twojego zastosowania.

P: „Dlaczego do nitów półdrążonych wybrać miedź zamiast aluminium lub mosiądzu?”

Odp.: Wybór zależy od priorytetów aplikacji. Miedź zapewnia przewodność elektryczną na poziomie 100% IACS i przewodność cieplną na poziomie 401 W/m·K – jeśli Twój nit musi przewodzić prąd lub przenosić ciepło, jedynym wyborem będzie miedź. Zapewnia również naturalne właściwości przeciwdrobnoustrojowe, dzięki czemu idealnie nadaje się do sprzętu spożywczego i zastosowań o krytycznym znaczeniu dla higieny. Mosiądz jest twardszy i zapewnia lepszą odporność na zużycie w zastosowaniach mechanicznych, ale niższą przewodność (~28% IACS). Aluminium jest najlżejszą opcją i niemagnetyczną, ale nie zapewnia takiej samej przewodności ani właściwości antybakteryjnych. W przypadku powyższej oprawy LED miedź była niezbędna, ponieważ klient musiał skutecznie odprowadzać ciepło z płytki sterownika.
