Aluminiowe nity z łbem stożkowym – szeroka powierzchnia styku bez obciążenia

Cienkie panele aluminiowe są wszędzie — przewody HVAC, obudowy elektroniki, wykończenia wnętrz samochodów, oznakowania. Wybiera się je ze względu na lekkość, odporność na korozję i łatwość formowania. Stanowią jednak również wyzwanie w zakresie mocowania: materiał jest miękki, a wąska główka nitu będzie się wgłębiać lub przeciągać pod obciążeniem.

Aluminiowe nity z łbem stożkowym firmy Nuote Metals rozwiązują ten problem dzięki szerokiej, niskoprofilowej główce, która rozkłada siłę mocowania na większą powierzchnię aluminium. Rezultatem jest połączenie, które pozostaje szczelne, nie deformując panelu, a ponieważ nit jest wykonany z aluminium, można uniknąć niepotrzebnego obciążania lub niedopasowania galwanicznego.

To nie jest nit ogólnego przeznaczenia. Jest to łącznik ukształtowany do lekkich, cienkich zespołów aluminiowych.

Problem specyficzny dla aluminium – cienkie blachy, miękki materiał

Niska granica plastyczności aluminium sprawia, że ​​jest ono podatne na odkształcenia pod skoncentrowanym obciążeniem. Standardowa okrągła głowica skupia siłę bezpośrednio pod kopułką. Płaska główka ma mniejszą powierzchnię nośną, więc ta sama siła wytwarza większy nacisk na krawędź otworu. Obydwa mogą wykonać wgłębienie w panelu aluminiowym o grubości 1 mm.

Głowica panoramująca zmienia rozkład. W przypadku nitu o średnicy 4 mm z blachy aluminiowej o grubości 1 mm łeb stożkowy styka się z około 60% większą powierzchnią niż łeb płaski o tej samej średnicy trzpienia. Ta dodatkowa powierzchnia styku rozkłada siłę zacisku na szerszy pierścień aluminiowy, zmniejszając naprężenia na krawędzi otworu. W wielu przypadkach eliminuje to potrzebę stosowania osobnej podkładki.

Dane techniczne – Nity aluminiowe z łbem stożkowym

Produkowane według wymiarów DIN 603 i ISO 1051. Dostępne są niestandardowe średnice łba do zastosowań o cienkich średnicach.

Stopy do cienkich zespołów aluminiowych:

5052:Najlepsza odporność na korozję i odkształcalność. Idealny do użytku na świeżym powietrzu i w morzu.

6061-T6:Najwyższa wytrzymałość (310 MPa). Najlepszy do wsporników konstrukcyjnych i motoryzacyjnych.

1100:Najbardziej plastyczny. Najlepsze do elektroniki i radiatorów.

Kiedy głowica obrotowa jest jedynym właściwym wyborem w przypadku aluminium

To nie jest ogólne porównanie głów. Charakteryzuje się miękkością i lekkością aluminium.

Wybierz Pan Head, gdy:

• Blacha aluminiowa ma grubość poniżej 2 mm– szeroka główka zapobiega wgłębieniom bez osobnej podkładki.

• Złącze wymaga niskiego profilu– główka typu pan jest umieszczona niżej niż główka okrągła, co pozwala uniknąć zaczepów w gęstych zestawach.

• Zespół jest wrażliwy na wagę– aluminiowe nity z łbem stożkowym ważą o 65% mniej niż ich stalowe odpowiedniki.

• Złącze doświadcza umiarkowanych wibracji– głowica obrotowa zapewnia lepszą odporność niż główka płaska, chociaż głowica okrągła jest lepsza w przypadku ekstremalnych wibracji.

Wybierz płaską główkę, gdy:Powierzchnia musi być prawie równa, a aluminium musi być wystarczająco grube (≥2 mm), aby wytrzymać odkształcenie bez szerokiego pierścienia łożyskowego.

Wybierz Okrągłą Głowę, gdy:Złącze jest narażone na ciągłe wibracje lub uderzenia, a wyższa kopuła jest akceptowalna.

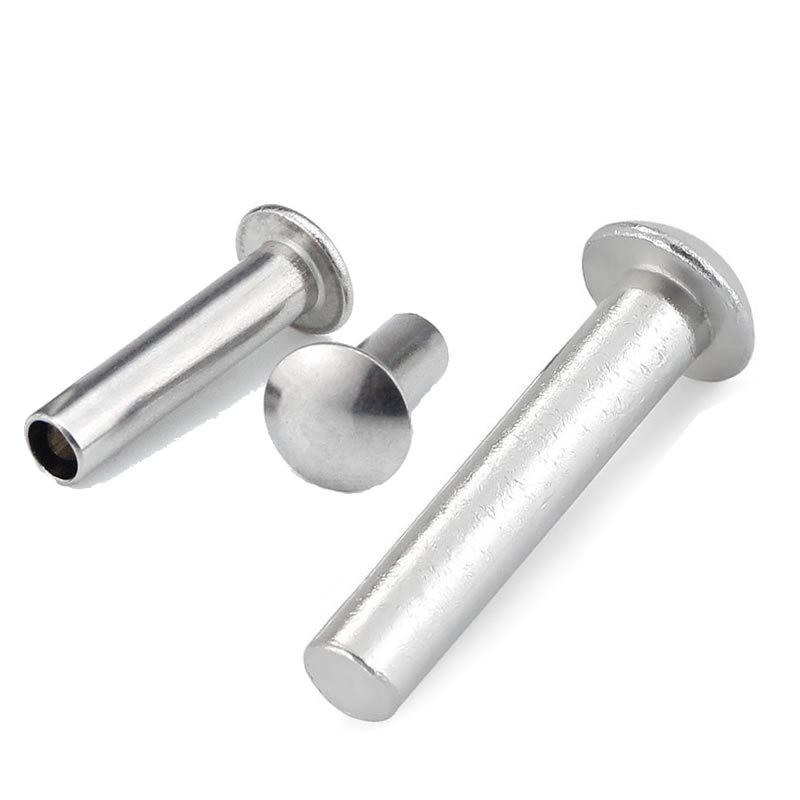

Pełne a półrurowe – do cienkich paneli aluminiowych

W przypadku cienkiego aluminium siła osadzania ma takie samo znaczenie jak kształt główki. Nity półrurowe z łbem stożkowym wymagają o 50–60% mniejszej siły niż nity pełne, co bezpośrednio zmniejsza ryzyko odkształcenia blachy podczas montażu.

Półrurowyto lepszy wybór do blach aluminiowych o grubości poniżej 1,5 mm, delikatnych obudów elektronicznych i linii zautomatyzowanych o dużej wydajności. Zwinięta końcówka delikatnie zaciska się, nie ściskając aluminium.

Solidnyjest preferowany w przypadku grubszych płyt aluminiowych (≥2 mm), połączeń nośnych lub tam, gdzie wymagana jest maksymalna wytrzymałość na ścinanie.

Nuote Metals może dostarczyć dowolną konfigurację z tą samą geometrią głowicy panoramicznej. W przypadku większości zastosowań z cienkim aluminium zalecamy półrurowe.

Jak Nuote Metals wspiera montaż z cienkiego aluminium

Nity aluminiowe z łbem stożkowym zawodzą z dwóch powodów: pękania podczas formowania łba lub wgłębień podczas montażu. Zajmujemy się obydwoma kwestiami przed wysyłką zamówienia.

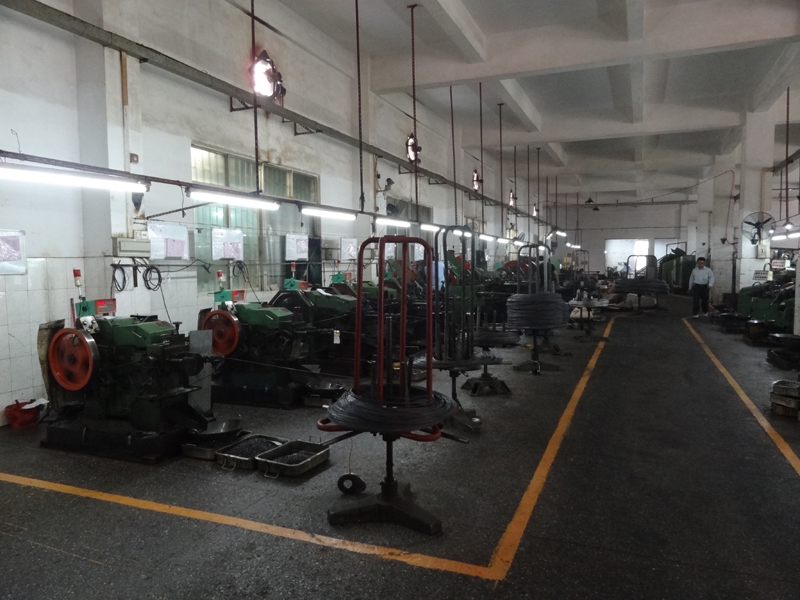

Oprzyrządowanie przeznaczone do przepływu aluminium:

Głowice panoramiczne mają szeroką, płytką kopułkę. W przypadku aluminium kształt ten jest podatny na pękanie na połączeniu łba z trzonkiem, jeśli promień zaokrąglenia jest zbyt ostry. Nasze matryce mają minimalny promień 0,5×d i są polerowane w celu usunięcia mikrozarysowań. Przeprowadzamy również formowanie wieloetapowe – od trzech do czterech taktów – aby umożliwić stopniowe spływ aluminium, zamiast wymuszać go jednym uderzeniem.

Pobieranie próbek przedprodukcyjnych dla cienkich blach:

Prześlij nam grubość aluminium i oczekiwaną metodę wiązania. Wyprodukujemy małą partię i przetestujemy ją na rzeczywistym materiale arkuszowym, a nie na standardowym kuponie. Otrzymasz raport ustawień z zalecaną siłą, typem kowadełka i zdjęciami zainstalowanej głowicy. Eliminuje to metodę prób i błędów na linii.

Kontrola optyczna przy powiększeniu 10x:

Każda partia jest sprawdzana pod kątem średnicy, wysokości i koncentryczności główki. Na polerowanej powierzchni aluminium widoczna jest różnica wysokości główki wynosząca 0,05 mm — odrzucamy ją, zanim dotrze do Ciebie.

Identyfikowalność:

Do każdej przesyłki dołączone są certyfikaty materiałowe ASTM B316. Otwarcie udostępniamy dane z inspekcji, ponieważ wydajność głowicy obrotowej zależy od geometrii, której nie widać gołym okiem.

Dzięki temu wsparciu na poziomie aplikacji klienci z branży HVAC, elektroniki i wnętrz samochodowych wybierają firmę Nuote Metals do produkcji aluminiowych nitów z łbem stożkowym.

Często zadawane pytania dotyczące aluminiowych nitów z łbem stożkowym

P1: Czy aluminiowe nity z łbem stożkowym można stosować z panelami z włókna węglowego lub kompozytowymi?

Odpowiedź: Tak, ale z zachowaniem ważnych środków ostrożności. Włókno węglowe jest katodowe z aluminium, co oznacza, że ​​korozja galwaniczna zaatakuje aluminium, jeśli wilgoć wypełni połączenie. W przypadku zastosowań suchych w pomieszczeniach zamkniętych zazwyczaj dopuszczalny jest kontakt bezpośredni. W przypadku środowisk zewnętrznych lub wilgotnych należy odizolować nit aluminiowy od włókna węglowego za pomocą warstwy izolacyjnej z włókna szklanego lub nylonu albo wybrać na nitu chromianową powłokę konwersyjną (Alodine). Szeroka głowica obrotowa faktycznie tu pomaga – rozkłada siłę docisku na większą powierzchnię, zmniejszając ryzyko zgniecenia lub rozwarstwienia panelu kompozytowego. Nuote Metals może dostarczyć chromowane aluminiowe nity z łbem stożkowym i doradzić w zakresie metod izolacji dla połączeń kompozytowych.

P2: Jaka jest różnica między wykończeniami anodowanymi i chromianowanymi w przypadku nitów aluminiowych?

Odp.: Obydwa są wykończeniami odpornymi na korozję, ale służą różnym celom. Anodowanie tworzy grubą warstwę tlenku (5–25 μm), która doskonale nadaje się do starzenia na zewnątrz i zapewnia dekoracyjny kolor. Jednakże anodowane aluminium jest izolacją elektryczną – nie przewodzi. Chromianowa powłoka konwersyjna (Alodine) jest znacznie cieńsza (0,5–3 μm) i pozostaje przewodząca prąd elektryczny, co czyni ją preferowanym wykończeniem uziemień i połączeń elektrycznych. W przypadku zastosowań HVAC lub architektonicznych, gdzie liczy się wygląd i odporność na warunki atmosferyczne, wybierz anodowane. W przypadku elektroniki lub uziemienia elektrycznego wybierz chromian. Nuote Metals oferuje oba wykończenia i może doradzić w zależności od zastosowania.

P3: Jak zapobiec poluzowaniu się aluminiowych nitów z łbem stożkowym w miarę upływu czasu?

Odp.: Luzy w złączach aluminiowych mają dwa źródła: wibracje i cykliczne zmiany temperatury. Aby zmaksymalizować trwałość złącza: (1) Wybierz pełne zamiast półrurowe, aby uzyskać lepszą odporność na wibracje. (2) Zachowaj prawidłowy rozmiar otworu — d + 0,05 mm do d + 0,1 mm — tak, aby aluminiowy trzonek całkowicie wypełnił otwór. (3) Użyj płaskiego kowadła o średnicy równej lub większej niż średnica łba, aby zapewnić prawidłowe uformowanie łba. (4) W przypadku ekstremalnych wibracji należy rozważyć dodanie kleju zabezpieczającego gwinty lub przejście na nity aluminiowe z łbem okrągłym, które zapewniają większą odporność na wyciąganie. Nuote Metals może dostarczyć specyfikacje ustawień i zalecenia dotyczące kowadeł dla konkretnej grubości aluminium i projektu złącza.

Nuote Metals – zaprojektowane elementy złączne, zbudowane z myślą o trwałości.
