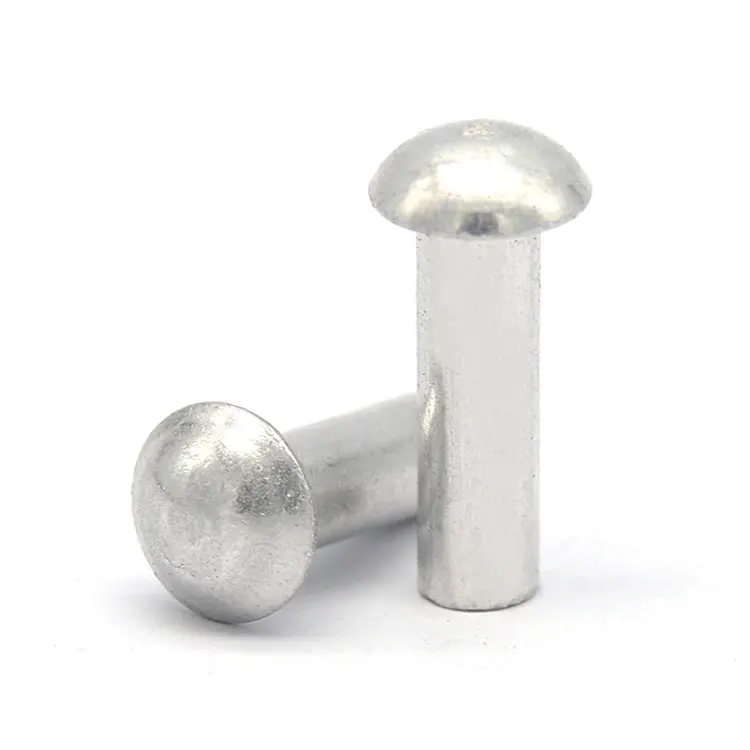

Aluminiowe nity grzybkowe

Aluminiowe nity grzybkowe rozwiązują znany problem: cienkie panele wymagają dużej powierzchni nośnej, aby zapobiec przeciąganiu, ale dodanie osobnej podkładki do każdego nitu zwiększa wagę, koszt i czas montażu. Łeb grzybkowy łączy tę podkładkę z samym nitem – średnica trzpienia wynosi od 2,0 do 2,5 × – podczas gdy aluminiowy korpus waży o 65% mniej niż stal.

Istnieje jednak krytyczne ostrzeżenie, o którym większość dostawców nie powie: aluminiowe nity grzybkowe nie są bezpośrednim zamiennikiem stali lub stali nierdzewnej w każdym zastosowaniu. Jeśli współpracujący panel jest wykonany ze stali, miedzi lub włókna węglowego, korozja galwaniczna może zniszczyć połączenie od wewnątrz – ukryte pod szeroką główką, gdzie jej nie widać. W tym artykule wyjaśniono, gdzie aluminiowe główki grzybkowe sprawdzają się najlepiej, gdzie zawodzą i jak je prawidłowo określić.

Galwaniczna pułapka korozyjna – dlaczego aluminiowe główki grzybkowe wymagają szczególnej uwagi

Szeroki spód grzybka styka się bezpośrednio z powierzchnią panelu. Jeśli panel jest wykonany z innego metalu i wilgoć dostanie się do złącza, tworzy się ogniwo galwaniczne. Aluminium staje się anodą i koroduje preferencyjnie — często niezauważalnie, aż do uszkodzenia złącza.

Kombinacje wysokiego ryzyka (unikaj bezpośredniego kontaktu na zewnątrz):

Nit aluminiowy +panel stalowy

Nit aluminiowy +panel miedziany lub mosiężny

Nit aluminiowy +kompozyt z włókna węglowego

Dopuszczalne kombinacje (do użytku w pomieszczeniach suchych):

Nit aluminiowy +panel aluminiowy (idealny – brak niedopasowań galwanicznych)

Nit aluminiowy +stal powlekana lub malowana (powłoka pełni rolę bariery)

Nit aluminiowy +ze stali nierdzewnej z podkładką izolującą

Rekomendacja Nuote Metals:W przypadku zastosowań zewnętrznych lub wilgotnych, obejmujących różne materiały, należy zastosować nylonową podkładkę izolacyjną, chromianową powłokę konwersyjną (Alodine) lub anodowane wykończenie nitu. Do każdego zamówienia dołączamy pisemne wytyczne dotyczące izolacji.

Dane techniczne

Stopy do zastosowań z szeroką główką:

5052: Najlepsza odporność na korozję. Idealny do pokryć dachowych i paneli zewnętrznych.

6061-T6:Najwyższa wytrzymałość (310 MPa). Najlepsze do wsporników transportowych i konstrukcyjnych.

1100:Najbardziej plastyczny i przewodzący. Najlepsze do zastosowań elektrycznych i dekoracyjnych.

Aluminiowa główka grzybkowa vs. stal nierdzewna + podkładka – porównanie całkowitych kosztów

Wielu kupujących używa obecnie nitów ze stali nierdzewnej z oddzielną podkładką. Oto porównanie aluminiowej główki grzybkowej w okresie trwałości zespołu.

Kiedy stal nierdzewna nadal wygrywa:Połączenia konstrukcyjne narażone na wysokie wibracje, środowiska morskie ze stałą mgłą solną i zastosowania, w których wymagana jest maksymalna wytrzymałość na ścinanie. W przypadku lekkich paneli, pokryć dachowych, oznakowań i wnętrz transportowych, aluminiowy grzybek jest lepszym wyborem pod względem całkowitego kosztu.

Montaż – trzy zasady dotyczące aluminiowych grzybków

Aluminium jest bardziej miękkie niż stal. Najczęstszą przyczyną awarii jest nadmierne ustawienie.

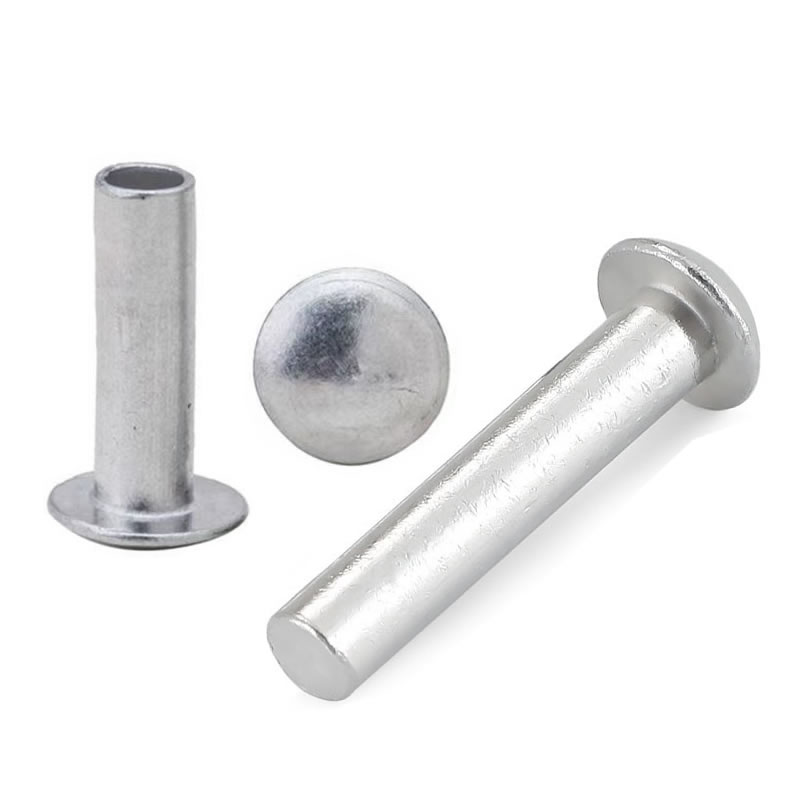

1. Do blach o grubości poniżej 2 mm należy używać półrurowych.Wydrążona końcówka zmniejsza siłę osadzania o 50–60%, zapobiegając wypaczeniu lub wgłębieniu panelu przez szeroką główkę.

2. Dopasuj kowadełko do średnicy łba.Płaskie kowadełko równe lub większe od główki grzybka zapobiega tworzeniu się baniek. Mniejsze kowadło skupia siłę i odkształca szeroką krawędź.

3. Zmniejsz siłę do 40–60% ustawień stali.Aluminium płynie łatwo. Jeśli użyjesz docisku nitów stalowych, kopuła spłaszczy się, a wygląd zostanie utracony.

Nuote Metals dostarcza zalecane krzywe siły i specyfikacje kowadełka do każdego zamówienia aluminiowej główki grzybkowej. W przypadku kluczowych projektów produkujemy przedprodukcyjną partię próbną i testujemy ją na rzeczywistym materiale panelu.

Jak długo aluminiowe nity z łbem grzybkowym wytrzymają na zewnątrz?

Żywotność zależy od stopu i wykończenia.

5052 z wykończeniem anodowanym:10–15 lat w umiarkowanych warunkach zewnętrznych (deszcz, wilgoć, okazjonalnie sól). Warstwa anodowana zapewnia ochronę na poziomie 5–10 μm.

Wykończenie młyna 5052:5–8 lat. Naturalna warstwa tlenku chroni, ale pogarsza się wygląd.

6061 z konwersją chromianu: 8–12 lat. Chromian jest materiałem przewodzącym i odpornym na korozję — najlepiej nadaje się do uziemiania elektrycznego na zewnątrz.

Wykończenie 1100 młynów:3–5 lat. Miękkie i mniej odporne na korozję. Tylko do użytku w pomieszczeniach.

Dla środowisk morskich lub przybrzeżnych:Nie zaleca się stosowania grzybków aluminiowych, chyba że są one izolowane z różnych metali i pokryte anodowaniem lub farbą. Nity ze stali nierdzewnej lub miedzi są lepszym wyborem w przypadku ciągłej mgły solnej.

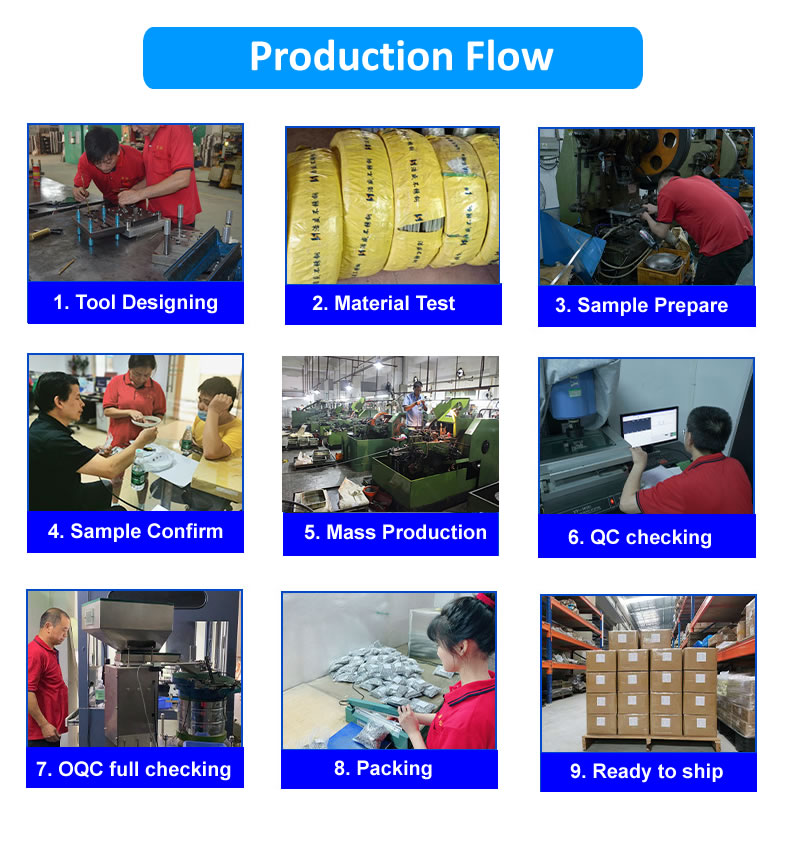

Nuote Metals – wsparcie produkcji aluminiowych główek grzybkowych

Nuote Metals produkuje aluminiowe elementy złączne od ponad 20 lat w naszej fabryce posiadającej certyfikat ISO 9001:2015 w Chinach. Specjalnie dla nitów grzybkowych oferujemy:

Narzędzia z szeroką głowicą do przepływu aluminium– wieloetapowe formowanie z polerowanymi matrycami i minimalnym promieniem zaokrąglenia 0,5×d, aby zapobiec pękaniu.

Próbki przedprodukcyjne– testujemy na rzeczywistym materiale panelu i dostarczamy raport ustawień z krzywymi siły, typem kowadła i zdjęciami.

Wskazówki dotyczące izolacji galwanicznej– pisemne zalecenia dotyczące połączeń z różnych metali, w tym specyfikacje podkładek i opcje powłok.

Pełna identyfikowalność– Certyfikaty materiałowe ASTM B316 przy każdej dostawie.

Dzięki temu wsparciu na poziomie aplikacji klienci z branży pokryć dachowych, transportu i oznakowań wybierają firmę Nuote Metals do produkcji aluminiowych nitów grzybkowych.

Często zadawane pytania

P1: Czy aluminiowe nity z łbem grzybkowym mogą zastąpić nity ze stali nierdzewnej podkładkami w pokryciach dachowych na zewnątrz?

Odp.: Tylko jeśli panel dachowy jest również aluminiowy i używasz wykończenia anodowanego lub chromowanego. W przypadku dachów aluminiowych nity grzybkowe eliminują podkładkę, zmniejszają wagę o 73% i pozwalają uniknąć niedopasowania galwanicznego. W przypadku pokryć dachowych ze stali lub miedzi nie należy używać nitów aluminiowych na zewnątrz – korozja galwaniczna atakuje aluminium. W takich przypadkach należy użyć nitów ze stali nierdzewnej lub miedzi z podkładkami. Nuote Metals może doradzić w oparciu o materiał panelu i warunki ekspozycji.

P2: Dlaczego moje aluminiowe nity grzybkowe pękają podczas osadzania?

Odp.: Pękanie prawie zawsze wynika z nadmiernej siły osadzania lub ostrego promienia zaokrąglenia na połączeniu łba z trzonkiem. Aluminium wymaga jedynie 40–60% siły stosowanej w przypadku stali. Jeśli użyjesz nitów stalowych, szeroki grzybek pęknie na krawędzi lub spłaszczy się. W Nuote Metals utrzymujemy minimalny promień zaokrąglenia wynoszący 0,5×d i polerujemy nasze matryce w celu usunięcia mikrozarysowań. Jeśli udostępnisz wymiary nitów i ciśnienie ustawienia, możemy zalecić poprawioną krzywą siły.

P3: Czy aluminiowe nity grzybkowe przewodzą prąd?

Odp.: Tak – aluminium przewodzi zarówno ciepło, jak i prąd. Stopy 1100 i 6061 zapewniają przewodność cieplną do 237 W/m·K. Jednakże aluminium tworzy naturalną warstwę tlenku, która z czasem zwiększa rezystancję styku elektrycznego. Do zastosowań uziemiających wybierz chromianową powłokę konwersyjną (Alodine) — jest ona przewodząca i zapobiega gromadzeniu się tlenków. Do zastosowań związanych z radiatorami lub termotransferami odpowiednie jest wykończenie walcowane 6061. Nuote Metals może dostarczyć oba wykończenia i dostarczyć dane dotyczące przewodności na żądanie.
