Jak wybrać odpowiednie oczka do zastosowań, od PCB po wyroby skórzane?

Oczka a przelotki – różnica, która decyduje o wydajności

Te dwa terminy są często używane zamiennie. To nie jest ten sam produkt. Określenie niewłaściwego prowadzi do nadmiernej inżynierii lub przedwczesnej awarii.

Porównanie strukturalne

Praktyczna zasada z naszej hali produkcyjnej: jeśli materiał jest stosunkowo cienki, a ładunek jest lekki lub umiarkowany, użyj oczka. Jeśli materiałem jest ciężkie płótno, winyl lub plandeka nośna, użyj przelotki. W przypadku wszystkiego pomiędzy, decyzja zwykle sprowadza się do estetyki kołnierza i rozmiaru otworu.

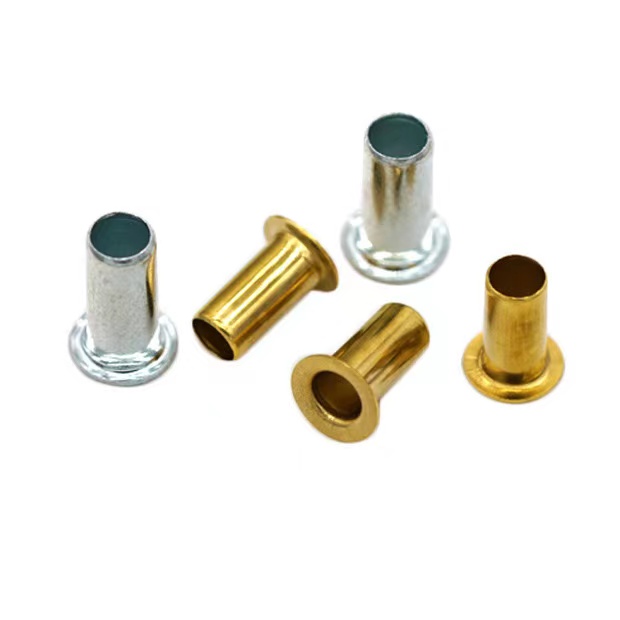

Dobór materiału – dopasowanie oczka do otoczenia

W Nuote Metals,oczkasą produkowane z pięciu materiałów. Każdy rozwiązuje inny problem.

Porównanie materiałów

Nasza logika wyboru:Mosiądz do elektroniki, gdzie przewodność i wygląd mają znaczenie. Stal nierdzewna do środowisk morskich i chemicznych. Aluminium, gdy ograniczeniem jest waga. Miedź tylko wtedy, gdy maksymalna przewodność nie podlega negocjacjom. Stal, gdy dominuje koszt, a środowisko jest suche.

Dwa wnioski z naszych rejestrów

Wzmocnienie otworu przelotowego PCB (mosiądz, kołnierz płaski)

Problem:Producent elektroniki produkujący przemysłowe płytki sterujące doświadczył podnoszenia podkładek miedzianych wokół otworów przelotowych po cyklach termicznych. Otwory wykorzystano na transformator i nóżki złączy, a naprężenia mechaniczne powstające podczas montażu przenoszone były bezpośrednio na złącze lutowane.

Nasze rozwiązanie:Dostarczyliśmymosiężne oczkaz płaskimi kołnierzami, średnica zewnętrzna 2,4 mm, długość lufy 4 mm. Theoczkazostały włożone w platerowane otwory przelotowe i zwinięte, aby utworzyć mechaniczną tuleję. Mosiężny korpus pochłonął naprężenia montażowe, chroniąc folię miedzianą przed łuszczeniem się. Średnicę wewnętrzną określono o 0,05 mm większą niż przewód komponentowy, aby umożliwić łatwe wkładanie bez luzów.

Wynik:W ciągu 12 miesięcy produkcji awaryjność podnoszenia podkładek spadła do zera. Producent dodał oczko do swojego standardu konstrukcyjnego dla wszystkich otworów przelotowych dla ciężkich elementów.

Zespół zawiasów przenośnego urządzenia audio (mosiądz niklowany, kołnierz walcowany)

Problem:Producent przenośnych głośników Bluetooth potrzebował trwałego, niskoprofilowego punktu obrotu dla mechanizmu składanego stojaka. Obudowa została wykonana z tworzywa ABS o grubości 1,8 mm. W oryginalnym projekcie zastosowano mały stalowy sworzeń wciśnięty w plastikową piastę, ale piasta pękła podczas testów upadku, a kołek skorodował w wilgotnym środowisku.

Nasze rozwiązanie:Dostarczyliśmy niklowanemosiężne oczkaz kołnierzem walcowanym, średnica wewnętrzna 2,0 mm, długość lufy 3,5 mm. Oczko zostało osadzone w plastikowej obudowie, aby działać jako wzmocniona powierzchnia nośna dla sworznia zawiasu. Walcowany kołnierz zapewniał gładką, niskoprofilową powierzchnię, która nie zakłócała ​​procesu składania. Niklowanie zapobiegało korozji i pasowało do metalicznego wykończenia głośnika.

Wynik:Test upadku na beton z wysokości 1,5 m przeszedł pomyślnie, bez pęknięć występów. Po 18 miesiącach produkcji zespół zawiasów nie wykazuje żadnego zużycia ani korozji. Klient całkowicie wyeliminował stalowy sworzeń i obecnie wykorzystuje oczko zarówno jako wzmocnienie, jak i powierzchnię nośną.

Dane techniczne – co posiadamy

W przypadku zastosowań PCB możemy utrzymać średnicę trzpienia na poziomie ± 0,02 mm, jeśli wymaga tego tolerancja przewodu komponentu.

Oczka – często zadawane pytania

P1: Kiedy powinienem używać oczka zamiast przelotki?

Odp.: Użyj oczka, jeśli materiał jest stosunkowo cienki, obciążenie jest lekkie lub umiarkowane i pożądane jest wykończenie o niskim profilu. Oczka to jednoczęściowe elementy złączne o mniejszym stosunku kołnierza do otworu, dzięki czemu nadają się do odzieży, wyrobów skórzanych, obuwia, elektroniki i wyrobów papierowych. Jeśli materiałem jest grube płótno, winyl lub plandeka nośna, a otwór jest większy niż około 12 mm, należy zastosować przelotkę. Przelotki są dwuczęściowe (korpus i podkładka) i zapewniają większe wzmocnienie w zastosowaniach wymagających dużych obciążeń. Jeśli materiał ma grubość poniżej 3 mm, a średnica otworu jest mniejsza niż 12 mm, oczko jest prawie zawsze właściwym wyborem.

P2: Jakie tolerancje mają największe znaczenie w przypadku oczek PCB?

Odp.: Dwie tolerancje są krytyczne. Po pierwsze, średnica wewnętrzna oczka musi być dostosowana do składowej doprowadzenia — zwykle o 0,05–0,20 mm większa niż średnica doprowadzenia, aby umożliwić wkładanie bez wiązania. Po drugie, średnica zewnętrzna musi pasować do otworu przelotowego w desce, który jest zwykle od 0,03 mm do 0,10 mm większy niż zewnętrzna średnica oczka. Jeśli oczko jest zbyt luźne w desce, nie będzie chwytało; jeśli jest zbyt ciasny, może pęknąć deskę lub odkształcić się podczas wsuwania. W przypadku krytycznego zbrojenia z otworami przelotowymi należy wyraźnie określić te wymiary, zamiast polegać na rozmiarach branżowych.

P3: Czy oczka można stosować w zastosowaniach zewnętrznych lub morskich?

Tak, z odpowiednim materiałem.Oczka ze stali nierdzewnej(304 do użytku na zewnątrz, 316 do słonej wody i chlorków) zapewniają najwyższą odporność na korozję. Oczka z aluminium 5056 zapewniają dobrą odporność na korozję klasy morskiej przy niższej wadze. Mosiądz dobrze sprawdza się w słodkiej wodzie i łagodnych warunkach, ale może odcynkować się w ciągłej mgle solnej. Miedź tworzy ochronną patynę i jest odpowiednia do prac dekarskich i obiektów zabytkowych. Stal musi być platerowana i nie jest zalecana do długotrwałego narażenia na wilgoć. W przypadku zespołów tkanin przybrzeżnych lub morskich należy określić stal nierdzewną 316 lub aluminium 5056.

P4: Jakie jest MOQ i czas realizacji oczek firmy Nuote Metals?

Odp.: Nasze standardowe MOQ wynosi 20 000 sztuk dla rozmiarów magazynowych. W przypadku pierwszych zamówień lub serii próbnych realizujemy mniejsze ilości – nawet 5000 sztuk. Zapewniamy bezpłatne próbki dostępnych rozmiarów; płacisz tylko za przesyłkę kurierską. Czas realizacji: 3–5 dni w przypadku wielkości zapasów; 15–20 dni w przypadku rozmiarów niestandardowych, w tym z niestandardowymi narzędziami. Każda partia zawiera certyfikat materiałowy, raport kontroli wymiarowej i deklarację RoHS. Dostarczyliśmyoczkaklientom w ponad 40 krajach. Certyfikat ISO 9001:2015.
