Dlaczego nity rurowe to mądry wybór zapewniający szybki, niezawodny i ekonomiczny montaż?

Kiedy linia montażowa musi łączyć tysiące komponentów na godzinę, liczy się każda sekunda i każdy cent. Nity pełne są mocne, ale wolno się wiążą. Śruby i nakrętki powodują luźne części i ryzyko poluzowania się wibracji. Nity rurkowe oferują sprawdzone rozwiązanie pośrednie: można je szybko zamontować, bezpiecznie trzymać i kosztować mniej niż większość alternatyw. Firma Nuote Metals wyprodukowała miliony nitów rurkowych dla branż wymagających stałej jakości przy dużych prędkościach.

W tym przewodniku znajdziesz wszystko, co profesjonalista powinien wiedzieć o nitach rurowych — od podstawowych definicji po zaawansowane kryteria wyboru.

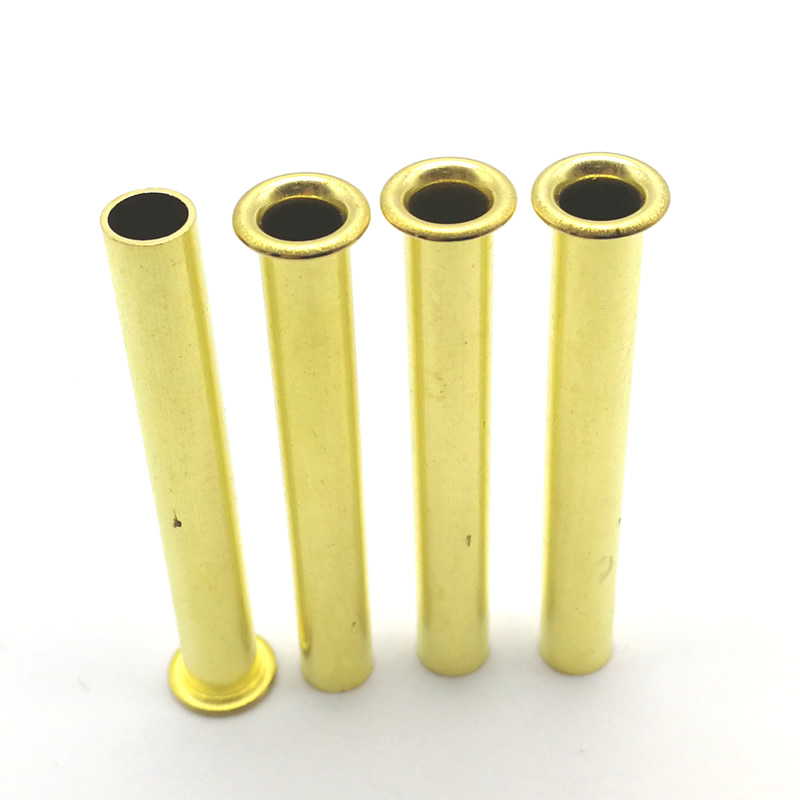

Czym są nity rurowe? Jasna definicja

Nity rurkowe to trwałe mechaniczne łączniki z wstępnie uformowanym łbem na jednym końcu i wydrążonym trzpieniem, który przechodzi częściowo lub całkowicie przez korpus. Pusty profil zmniejsza objętość metalu, który musi zostać odkształcony podczas montażu, umożliwiając osadzenie nitu przy użyciu znacznie mniejszej siły niż nit pełny o tej samej średnicy.

Podstawowa charakterystyka nitów rurowych

Konstrukcja z trzpieniem drążonym: Zmniejsza siłę osadzania o 30–60% w porównaniu do nitów pełnych

Połączenie trwałe: Po zwinięciu połączenie nie poluzowuje się pod wpływem wibracji

Wymagany dostęp z obu stron: Obydwa końce nitu muszą być dostępne w celu osadzania

Krótkie czasy cykli: do 150–200 sztuk na minutę na sprzęcie zautomatyzowanym

Czyste wykończenie: Zwinięty ogon tworzy gładką powierzchnię bez zadziorów

Metale Nuoteprodukuje zarówno nity rurowe, jak i półrurowe, umożliwiając klientom wybór dokładnego stosunku wytrzymałości do siły wymaganego przez ich zastosowanie.

Nity rurowe pełne a nity półrurowe – kluczowe różnice

Wielu nabywców szeroko używa terminu nity rurowe, ale specyfikacje techniczne wymagają dokładnego rozróżnienia między konstrukcjami w pełni rurowymi i półrurowymi.

Funkcja	Pełny nit rurowy	Nit półrurowy
Pusta głębia	100% długości trzonka	20–40% długości trzonu (tylko tył)
Siła ustawienia	Najniższy (40–60% mniej niż ciało stałe)	Umiarkowany (30–50% mniej niż ciało stałe)
Wytrzymałość na ścinanie	50–70% nitu pełnego	80–95% nitu pełnego
Typowe zastosowania	Miękkie materiały, ozdobne wykończenia, lekkie złożenia	Okładziny hamulcowe, zawiasy, meble, przeguby średnio obciążone
Zakres grubości materiału	Cienki do średniego (stos 0,5–4,0 mm)	Średnie do grubych (stos 1,0–8,0 mm)

Obydwa typy należą do kategorii nitów rurowych. Nuote Metals zaleca opony w pełni rurowe do prac przy niskim obciążeniu i dużych prędkościach oraz półrurowe, gdzie wymagana jest większa integralność strukturalna.

Style łbów i konfiguracje nitów rurkowych

Metale Nuoteprodukuje nity rurkowe o różnych kształtach łbów, aby dopasować się do różnych wymagań montażowych i preferencji estetycznych.

Typowe style głowy

Styl głowy	Wygląd	Najlepsza aplikacja
Płaska głowa	Niski profil, szeroki kołnierz	Blachy, obudowy z tworzyw sztucznych, okładziny hamulcowe
Głowa owalna	Lekko wypukłe, gładkie wykończenie	Meble, bagaż, widoczne złącza zewnętrzne
Głowa stożkowa	Zrównać z powierzchnią	Panele lotnicze, obudowy elektroniki
Okrągła głowa	Wysoka kopuła, klasyczny wygląd nitu	Sprzęt ciężki, maszyny rolnicze
Głowa kratownicy	Bardzo szeroka powierzchnia nośna	Miękkie materiały (drewno, skóra, guma)

Dostępne konfiguracje niestandardowe

Typ ramienia: Trzpień stopniowany do funkcji obrotu lub elementu dystansowego

Nity stopniowe: Zmienna średnica trzpienia dla stosów wielowarstwowych

Nity ostrogowe: Małe ząbki na spodzie do wgryzania się w miękkie materiały

Materiały i wykończenia do nitów rurkowych

Wydajność nitów rurowych zależy w dużej mierze od doboru materiału.Metale Nuoteoferuje pełen zakres obróbki metali i powierzchni.

Opcje metali nieszlachetnych

Stal niskowęglowa (C1008, C1010): Wysoka wytrzymałość, ekonomiczna, wymaga powlekania w celu zapewnienia odporności na korozję. Stosowany w przemyśle motoryzacyjnym i ogólnym.

Stal nierdzewna (304, 316): Doskonała odporność na korozję, wysoka trwałość. Idealny do sprzętu morskiego, medycznego i przetwórstwa spożywczego.

Aluminium (1100, 5056, 6061): Lekkie, naturalnie odporne na korozję. Powszechne w przemyśle lotniczym i elektronice użytkowej.

Mosiądz (C2600, C2700): Dobra przewodność, atrakcyjny złoty kolor. Stosowany w zaciskach elektrycznych i sprzęcie dekoracyjnym.

Miedź: Doskonała przewodność elektryczna i cieplna. Występuje w transformatorach, elementach uziemiających i wymiennikach ciepła.

Wykończenia powierzchni

Skończyć	Właściwości	Typowe zastosowanie
Cynkowanie	Podstawowa ochrona przed korozją, niski koszt	Części samochodowe do wnętrz, sprzęt
Niklowanie	Jasna, gładka, umiarkowana odporność na korozję	Widoczna elektronika, ozdobne zapięcia
Cynowanie	Powierzchnia lutownicza	Połączenia elektryczne, zespoły PCB
Pasywacja	Tylko do stali nierdzewnej, usuwa wolne żelazo	Wyroby medyczne, wyposażenie pomieszczeń czystych
Anodowanie	Do aluminium, twarda warstwa odporna na zużycie	Lotnictwo, sprzęt outdoorowy

Kluczowe branże i zastosowania nitów rurowych

Ponieważnity ruroweoferują szybkie osadzanie i niezawodne mocowanie, są stosowane w wielu sektorach produkcyjnych. Firma Nuote Metals dostarczyła te elementy złączne do następujących zastosowań.

Przemysł motoryzacyjny

Zespoły szczęk i klocków hamulcowych

Nakładki skierowane na sprzęgło

Punkty mocowania pasów bezpieczeństwa

Mocowanie wykończenia wnętrza

Łączniki przepustnic HVAC

Meble i obróbka drewna

Połączenia ramy krzesła i stołu

Nitowanie prowadnicy szuflady

Mechanizm składania obraca się

Tapicerskie listwy mocujące

Towary konsumpcyjne i bagaż

Załączniki do uchwytów walizki

Zawiasy do laptopów i tabletów

Obudowy urządzeń kuchennych

Nity obudowy elektronarzędzia

Elektronika i Elektryka

Zaciski przekaźnika i przełącznika

Zaciśnięcie rdzenia transformatora

Połączenia zestawu akumulatorów

Podpórki pod PCB

Urządzenia medyczne

Orteza ortopedyczna obraca się

Stawy narzędzi chirurgicznych

Mechanizmy regulacji łóżek szpitalnych

Ramy sprzętu diagnostycznego

Wyroby skórzane i tekstylne

Wzmocnienia otworów na pasek

Mocowania paska do torby i plecaka

Artykuły rymarskie i jeździeckie

Wzmocnienie oczek płótna i plandeki

Zalety stosowania nitów rurowych

Dlaczego producenci wybierająnity rurowenadsolidne nity, nity zrywalne czy łączniki gwintowane? Nuote Metals podkreśla następujące korzyści.

Korzyść	Wyjaśnienie
Niska siła montażowa	30–60% mniej niż nity pełne, co zmniejsza zmęczenie operatora i zużycie narzędzi
Ustawienie dużej prędkości	Zautomatyzowane systemy mogą instalować 150–200 nitów na minutę
Połączenie stałe	Brak luzowania gwintu pod wpływem wibracji lub cyklicznego obciążenia
Czysty wygląd	Zwinięty ogon jest gładki i spójny, bez ostrych krawędzi
Oszczędność materiału	Pusta konstrukcja zużywa mniej surowca niż nity pełne
Brak dodatkowego sprzętu	Nie są wymagane żadne podkładki, nakrętki ani podkładki zabezpieczające
Łatwa kontrola wzrokowa	Od razu widać prawidłowo uformowaną rolkę

Jak wybrać odpowiedni nit rurowy do swojego montażu

Wybór odpowiednich nitów rurowych polega na ocenie pięciu kluczowych parametrów.

1. Grubość stosu materiału

Zmierz całkowitą grubość wszystkich łączonych warstw

Dla nitów rurkowych pełnych: Długość = grubość stosu + 0,5–1,0 mm

W przypadku nitów półrurowych: długość = grubość stosu + 0,8–1,2 × średnica trzpienia

2. Wymagania dotyczące obciążenia

Obciążenia ścinające: Preferowane są nity półrurowe

Obciążenia rozciągające (wyrywające): Nity rurowe pełne z dużymi kołnierzami

Obciążenia mieszane: półrurowe z głowicą kratownicową

3. Warunki środowiskowe

Wewnątrz, na sucho: Stal ocynkowana

Na zewnątrz wilgotno: stal nierdzewna lub anodowane aluminium

Ekspozycja na słoną wodę: stal nierdzewna 316 lub mosiądz

Wysoka temperatura (ponad 150°C): Stal lub stal nierdzewna

4. Wielkość produkcji

Tom	Zalecana metoda ustawiania
Niski (poniżej 5000)	Prasa ręczna lub pneumatyczna
Średni (5 000–50 000)	Prasa pneumatyczna lub serwo
Wysoka (ponad 50 000)	W pełni automatyczny system nitowania

5. Jakość przygotowania otworu

Średnica otworu powinna być o 0,05–0,10 mm większa od trzpienia nitu

Otwory pozbawione zadziorów zapobiegają pękaniu podczas formowania rolki

W przypadku materiałów o grubości powyżej 1,5 mm zaleca się gratowanie obu stron

Najlepsze praktyki dotyczące montażu nitów rurkowych

Prawidłowe ustawienie jest niezbędne do osiągnięcia wydajności oczekiwanej od nitów rurkowych.Metale Nuotezaleca następujący proces.

Instalacja krok po kroku

Przygotuj otwór – wywierć lub przebij dziurkę, aby uzyskać odpowiednią średnicę; usuń wszystkie zadziory

Włóż nit – Przyłóż łeb do dostępnej strony, wydrążony ogon wystający

Podeprzyj głowę – użyj płaskiego lub wklęsłego kowadełka dopasowanego do kształtu głowy

Zastosuj siłę osiową – użyj prasy do nitów, młotka lub automatycznego ustawiacza

Obserwuj rolkę – wydrążony ogon powinien zwijać się równomiernie na zewnątrz, bez pękania

Sprawdź połączenie – Zwinięta główka musi być jednolita i ściśle przylegać do materiału

Typowe wady instalacji i rozwiązania

Wada	Prawdopodobna przyczyna	Działanie naprawcze
Pęknięta rolka	Nadmierna siła lub zbyt twardy nit	Zmniejszyć ciśnienie nastawcze; sprawdzić twardość materiału
Rolka niecentryczna	Nieprawidłowo ustawiony stempel lub wygięty nit	Wyrównaj oprzyrządowanie; sprawdź prostość nitu
Niewystarczająca rolka	Nit za krótki lub siła za mała	Zwiększ długość nitu lub ciśnienie nastawcze
Spłaszczona rolada	Siła jest zbyt duża lub kowadło jest nieprawidłowe	Zmniejsz siłę; użyj prawidłowego profilu kowadła
Dzielona cholewka	Za mały otwór lub zbyt duży nit	Sprawdź średnicę otworu i tolerancję nitu

Metale Nuotezawiera szczegółowe tabele ustawień i zalecenia dotyczące narzędzi dla każdego rozmiaru nitu i kombinacji materiałów.

【Nity rurowe】FAQ – odpowiedzi na często zadawane pytania

P1: Jaka jest różnica międzynity rurowei nity zrywalne (nity zrywalne)?

Odp.: Najważniejszą różnicą jest dostęp do instalacji. Nity rurkowe wymagają dostępu do obu stron złącza: jedna strona do podparcia łba, druga do formowania zwiniętego ogona. Nity zrywalne (często nazywane nitami zrywalnymi) przeznaczone są do montażu jednostronnego: wkłada się je z jednej strony, a przez korpus przeciąga się trzpień w celu rozszerzenia ślepej strony. Nity rurkowe zazwyczaj zapewniają większą wytrzymałość na ścinanie i czystszy wygląd wykończenia niż nity zrywalne o tej samej średnicy. Jeśli jednak Twój zespół ma zamknięte sekcje, do których nie można dotrzeć do tylnej strony, jedynym wyborem są nity zrywalne. Nuote Metals produkuje obie rodziny produktów. W przypadku konstrukcji otwartych, do których istnieje dostęp z obu stron, nity rurowe są zazwyczaj bardziej ekonomiczne i szybsze w montażu na liniach zautomatyzowanych.

P2: Jak obliczyć prawidłową długość nitu rurowego dla mojego zastosowania?

Odp.: Przepis różni się nieco w przypadku nitów pełnych rurowych i półrurowych. W przypadku nitów rurkowych pełnych należy zastosować: Długość nitu = Grubość stosu materiału + 0,5 do 1,0 mm. Dodatkowa długość tworzy zwiniętą główkę. Na przykład, łącząc dwa arkusze o łącznej grubości 2,5 mm: wybierz długość nitu 3,0–3,5 mm. W przypadku nitów półrurowych należy zastosować: Długość nitu = Grubość stosu materiału + 0,8 do 1,2 × średnica nitu. Przykład: stos 3,0 mm z nitem o średnicy 3,0 mm daje długość 3,0 + (1,0 × 3,0) = 6,0 mm. Potrzebny jest dłuższy występ, ponieważ pusta sekcja znajduje się tylko na końcu, co wymaga więcej materiału do uformowania prawidłowego rulonu. Nuote Metals oferuje bezpłatne tabele doboru długości i zestawy próbek, które pomogą Ci zweryfikować prawidłowy rozmiar przed pełną produkcją.

P3: Czy nity rurowe można stosować z materiałami plastikowymi lub kompozytowymi?

Tak, ale ze szczególnym uwzględnieniem konstrukcji otworów i parametrów ustawień. Nity rurkowe dobrze współpracują z wieloma tworzywami konstrukcyjnymi (ABS, poliwęglan, nylon) i materiałami kompozytowymi, takimi jak włókno szklane lub włókno węglowe. Jednakże materiały te są bardziej wrażliwe na siłę mocowania i tolerancję otworu niż metale. Nuote Metals zaleca następujące rozwiązania w przypadku zespołów plastikowych/kompozytowych:

Użyj większej głowicy kołnierzowej (kratownicowej lub płaskiej), aby rozłożyć siłę mocowania

Zwiększ tolerancję średnicy otworu do 0,10–0,15 mm nad trzpieniem nitu

Zmniejsz siłę osadzania o 20–30% w porównaniu do zastosowań stal na stal

W przypadku cienkich tworzyw sztucznych (poniżej 1,5 mm) rozważ użycie podkładki zabezpieczającej lub przejście na półrurową z płytką głębokością wgłębienia

Przed rozpoczęciem produkcji zawsze testuj próbki na kuponach

Metale Nuotemoże dostarczyć nity rurowe o zoptymalizowanej geometrii łba, specjalnie do montażu z tworzyw sztucznych i kompozytów.

Dlaczego Nuote Metals jest zaufanym partnerem w zakresie nitów rurkowych

Produkcjanity rurowedo spójnych, wysokiej jakości standardów wymaga precyzyjnego tłoczenia na zimno, kontrolowanego formowania wgłębnego i rygorystycznej kontroli jakości. Nuote Metals wnosi do każdego zamówienia ponad dwudziestoletnie doświadczenie.

Certyfikat ISO 9001:2015 – pełna identyfikowalność od cewki surowca do gotowego opakowania

Własny projekt oprzyrządowania — niestandardowe style łbów, zagłębienia i konfiguracje ramion opracowane w ciągu 10–15 dni

Szeroki zakres materiałów – stal węglowa, stal nierdzewna, aluminium, mosiądz, miedź i stopy specjalne

Statystyczna kontrola procesu (SPC) – każda partia jest monitorowana pod kątem średnicy trzpienia, koncentryczności, wysokości główki i twardości

Galwanizacja i powlekanie we własnym zakresie – Cynk, nikiel, cyna, pasywacja i anodowanie pod jednym dachem

Elastyczność pakowania – pudełka zbiorcze, taśmy i szpule, podajnik w sztyfcie lub torby niestandardowe

Wsparcie techniczne – bezpłatne recenzje aplikacji, rozwiązywanie problemów z instalacją i analiza awarii

Niezależnie od tego, czy Twoje zamówienie obejmuje 5000, czy 5 milionów sztuk, Nuote Metals dostarcza nity rurowe dokładnie spełniające Twoją specyfikację.

Aby poznać wymagania dotyczące nitów rurowych, skontaktuj się z firmą Metale Nuote

Od zespołów hamulców samochodowych po zawiasy urządzeń elektronicznych, nity rurowe oferują idealne połączenie szybkiego montażu, niezawodnego mocowania i opłacalności. Nuote Metals posiada wiedzę inżynieryjną, moce produkcyjne i systemy jakości umożliwiające wsparcie Twojego projektu.
