Dlaczego nity półrurowe stanowią optymalną równowagę pomiędzy wytrzymałością a wydajnością montażu?

W świecie trwałych mocowań mechanicznych rzadko zdarza się wybór pomiędzy czernią a bielą.Solidne nityzapewniają maksymalną wytrzymałość, ale wymagają znacznej siły osadzania.Nity pełne rurkowemożna łatwo zainstalować, ale brakuje im nośności. Pomiędzy tymi dwiema skrajnościami leży inżynieryjny ideał:nit półrurowy. Firma Nuote Metals wyprodukowała miliony nitów półrurowych dla różnych gałęzi przemysłu, od samochodowych układów hamulcowych po elektronikę użytkową, udowadniając, że właściwy kompromis w projektowaniu zapewnia najwyższą wartość.

Artykuł ten zawiera techniczny i praktyczny przewodnik po nitach półrurowych — ich definicję, rodzaje, materiały, zastosowania i kryteria wyboru. Treść, napisana dla inżynierów projektantów, kierowników produkcji i specjalistów ds. jakości, jest zgodna ze sprawdzonymi zasadami EEAT i odpowiada intencjom nabywców poszukujących niezawodnego i opłacalnego rozwiązania w zakresie elementów złącznych.

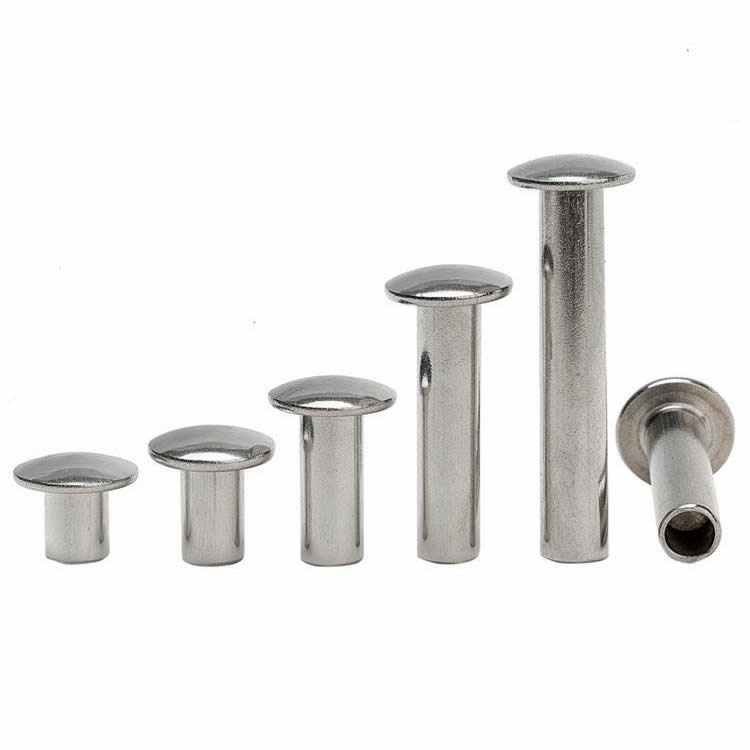

Czym są nity półrurowe? Jasna definicja

Nit półrurowy to trwałe łączniki z solidnym łbem i trzpieniem, który jest częściowo wydrążony od końca. Zwykle głębokość wydrążenia wynosi od 20% do 35% całkowitej długości trzonu. Ta częściowa wnęka zmniejsza objętość materiału, który musi zostać odkształcony podczas montażu, obniżając wymaganą siłę osadzania, zachowując jednocześnie większość wytrzymałości na ścinanie litego nitu.

Podstawowe cechy strukturalne

Solidna głowica: zapewnia pełną integralność materiału na styku nośnym

Pusta część tylna: Zmniejsza siłę montażową o 30–50% w porównaniu z nitami pełnymi

Kontrolowane zapadanie się: Podczas wiązania pusta część toczy się na zewnątrz, tworząc drugą główkę

Jednolita grubość ścianki: zapewnia przewidywalne odkształcenia i stałą jakość połączenia

Szeroki zakres średnic: zazwyczaj dostępne od 1,6 mm do 8,0 mm

Te właściwości sprawiająnity półruroweidealne do zastosowań, w których dostępny jest dostęp z obu stron, ale wymagana jest szybka instalacja przy niskim nakładzie siły.

Rodzaje nitów półrurowych – rodzaje łbów i konfiguracje

Metale Nuoteprodukuje nity półrurowe z różnymi rodzajami łbów, aby spełnić różne wymagania montażowe.

Styl głowy	Opis	Typowe zastosowania
Płaska głowa	Niski profil, duża powierzchnia nośna	Samochodowe okładziny hamulcowe, okładziny sprzęgła
Głowa owalna	Lekko wypukłe, estetyczne wykończenie	Montaże mebli, okucia bagażowe
Głowa stożkowa	Zlicowana powierzchnia zapewnia gładką powierzchnię zewnętrzną	Panele wewnętrzne samolotów, obudowy elektroniki
Okrągła głowa	Pełna kopuła dla maksymalnej wytrzymałości głowy	Sprzęt ciężki, maszyny rolnicze
Głowa kratownicy	Bardzo szeroka powierzchnia nośna	Miękkie materiały (plastik, drewno, skóra)
Typ ramienia	Trzpień stopniowany do funkcji obrotowej lub dystansowej	Mechanizmy składania, przeguby narzędzi

Według procentu głębokości pustej

Kategoria głębokości	Pusty % trzonka	Siła ustawienia	Najlepszy przypadek użycia
Płytki	15–20%	Wyższy (bliżej stałego)	Wymagana maksymalna wytrzymałość na ścinanie
Standard	25–35%	Umiarkowany	Ogólny cel, najczęściej
Głęboko	40–50%	Niżej	Miękkie lub cienkie materiały, szybki montaż

Materiały i wykończenia nitów półrurowych

Wybór materiału ma bezpośredni wpływ na wydajność mechaniczną, odporność na korozję i koszt. Nuote Metals dostarcza nity półrurowe w szerokim asortymencie.

Metale nieszlachetne

Stal niskowęglowa (C1008, C1010, C1018):Wysoka wytrzymałość, ekonomiczna, szeroko stosowana. Wymaga powlekania w celu ochrony przed korozją.

Stal nierdzewna (304, 316):Doskonała odporność na korozję, wysoka trwałość. Idealny do sprzętu medycznego, morskiego i spożywczego.

Aluminium (5056, 6061, 1100):Lekki, naturalnie odporny na korozję. Stosowany w przemyśle lotniczym i elektronice użytkowej.

Mosiądz (C2600, C2700):Dobra przewodność, atrakcyjny wygląd, odporność na korozję. Powszechnie stosowane w zastosowaniach elektrycznych i dekoracyjnych.

Miedź :Najwyższa przewodność elektryczna i cieplna. Stosowany w zaciskach elektrycznych i zespołach wymienników ciepła.

Wykończenia powierzchni

Skończyć	Właściwości	Typowe zastosowania
Cynkowanie (przezroczysty, żółty, czarny)	Podstawowa ochrona przed korozją, niski koszt	Części wewnętrzne samochodów, okucia
Niklowanie	Jasna, gładka, umiarkowana odporność na korozję	Elektronika, widoczne ozdobne mocowania
Cynowanie	Powierzchnia lutownicza	Połączenia elektryczne, zespoły PCB
Pasywacja	Do stali nierdzewnej, usuwa wolne żelazo	Urządzenia medyczne, sprzęt do przetwarzania żywności
Anodowanie	Do aluminium, twardej i odpornej na zużycie powierzchni	Zastosowania lotnicze i zewnętrzne

Kluczowe branże i zastosowania w świecie rzeczywistym

Nity półrurowe można znaleźć w tysiącach produktów, w których niezawodność i szybkość montażu muszą współistnieć. Firma Nuote Metals dostarczyła te elementy złączne do następujących sektorów.

Przemysł motoryzacyjny

Mocowanie okładzin hamulcowych i klocków hamulcowych

Nitowanie tarczy sprzęgła

Zespoły kotwiczące pasów bezpieczeństwa

Punkty obrotu zawiasów drzwiowych

Połączenia przepustnic HVAC

Meble i obróbka drewna

Połączenia ramy krzesła i stołu

Zespoły prowadnic szuflad

Mechanizm składania obraca się

Tapicerskie listwy mocujące

Towary konsumpcyjne i bagaż

Załączniki do uchwytów walizki

Nity do zawiasów laptopa

Montaże urządzeń kuchennych

Obudowy elektronarzędzi

Elektronika i Elektryka

Styki przekaźnika i przełącznika

Mocowanie listwy zaciskowej

Zaciśnięcie rdzenia transformatora

Zespół akumulatora

Urządzenia medyczne

Orteza ortopedyczna obraca się

Stawy narzędzi chirurgicznych

Ramy sprzętu diagnostycznego

Elementy mechanizmu łóżka szpitalnego

Sprzęt rolniczy i przemysłowy

Elementy mocujące przenośnik taśmowy

Połączenia sterujące ciągnika

Zespoły obudowy pompy

Zaślepki końcowe elementów filtrujących

Zalety stosowania nitów półrurowych w porównaniu z alternatywami

Dlaczego warto wybrać nity półrurowe zamiast nitów pełnych, nitów rurowych pełnych lub łączników gwintowanych?Metale Nuotepodkreśla następujące korzyści inżynieryjne i ekonomiczne.

Korzyść	Wyjaśnienie
Mniejsza siła montażowa	30–50% mniejsza siła w porównaniu z nitami pełnymi, co zmniejsza zmęczenie operatora i zużycie narzędzi
Szybki cykl wiązania	Idealny do zautomatyzowanych linii montażowych o dużej wydajności (do 200 nitów na minutę)
Doskonała wytrzymałość na ścinanie	Zwykle 80–95% wytrzymałości nitu pełnego, znacznie przekraczającej wytrzymałość pełnego nitu rurowego
Konsekwentne klincz	Kontrolowane formowanie rolek zapewnia równomierną siłę mocowania na wszystkich połączeniach
Żadnego luzowania nici	Trwałe odkształcenie oznacza brak cofania się spowodowanego wibracjami
Ekonomiczne	Niższy koszt materiału niż nity pełne; szybszy montaż niż przy użyciu śrub
Czysty wygląd	Zawinięty ogon zapewnia gładkie wykończenie bez zadziorów po ślepej stronie

Pełne vs. półrurowe vs. pełne rurowe – tabela porównawcza

Zrozumienie różnic pomiędzy trzema głównymi rodzinami nitów jest niezbędne do prawidłowej specyfikacji.

Nieruchomość	Solidny nit	Nit półrurowy	Pełny nit rurowy
Pusta głębia	0%	20–40% trzonu	100% cholewki
Siła instalacyjna	Najwyższy	Umiarkowany (30–50% mniej niż ciało stałe)	Najniższy
Wytrzymałość na ścinanie	100% wartości bazowej	80–95% substancji stałych	50–70% substancji stałych
Koszt materiału	Niski	Niski (nieco mniej niż stały)	Bardzo niski
Typowy zakres średnic	1,6 – 12,0 mm	1,6 – 8,0 mm	1,0 – 6,0 mm
Najlepsza aplikacja	Struktura pierwotna, ekstremalne obciążenie	Montaż ogólny, średnie i duże obciążenie	Lekkie, miękkie materiały, dekoracyjne
Dostęp do instalacji	Wymagane obie strony	Wymagane obie strony	Wymagane obie strony

W przypadku zdecydowanej większości zespołów przemysłowych, które nie są głównymi konstrukcjami nośnymi, nity półrurowe zapewniają najlepszą kombinację wytrzymałości, szybkości i oszczędności.

Kryteria doboru nitów półrurowych

Aby osiągnąć optymalną jakość połączenia, przed wyborem nitów półrurowych należy ocenić następujące parametry.

1. Grubość stosu materiału

Zmierz całkowitą grubość wszystkich łączonych warstw

Wybierz długość nitu = grubość stosu + 0,5 do 1,0 mm (dla standardowej rolki)

W przypadku twardszych materiałów zwiększyć występ do 1,2–1,5 mm

2. Wymagane obciążenia ścinające i rozciągające

Oszacuj maksymalne obciążenie usługami

Odwołaj się do arkuszy danych technicznych Nuote Metals, aby zapoznać się z ocenami wytrzymałości według średnicy i materiału

3. Warunki środowiskowe

Wewnątrz, na sucho: Stal ocynkowana

Na zewnątrz lub wilgotno: stal nierdzewna lub aluminium

Ekspozycja na słoną wodę: stal nierdzewna 316 lub mosiądz

Wysoka temperatura: Stal lub stal nierdzewna (aluminium słabnie powyżej 150°C)

4. Wielkość montażu i poziom automatyzacji

Mała objętość (poniżej 10 000): Prasa ręczna lub pneumatyczna

Średnia objętość (10 000–100 000): Prasa pneumatyczna lub serwo

Duży nakład (ponad 100 000): Automatyczny system nitowania z posuwem wibracyjnym

5. Styl głowy i wymagania estetyczne

Powierzchnia zlicowana: Łeb stożkowy

Maksymalne łożyskowanie na miękkim materiale: Głowica kratownicowa

Zastosowanie ogólne: Główka płaska lub owalna

6. Jakość przygotowania otworu

Średnica otworu powinna być o 0,05–0,10 mm większa od trzpienia nitu

Otwory pozbawione zadziorów są niezbędne do spójnego formowania rolek

Najlepsze praktyki instalacyjne dla nitów półrurowych

Właściwe ustawienie ma kluczowe znaczenie dla osiągnięcia wydajności oczekiwanej od nitów półrurowych.Metale Nuotezaleca następujący proces.

Procedura ustawiania krok po kroku

Wywierć lub przebij czysty otwór – użyj ostrych narzędzi, aby uniknąć zadziorów

Usuń zadziory z obu stron – Usuń wszystkie ostre krawędzie, które mogłyby popękać zwinięty ogon

Włóż nit – Głowica skierowana w stronę dostępnej strony, wystająca wydrążona końcówka

Ustawić kowadło – Podeprzeć głowę kowadłem wklęsłym lub płaskim

Zastosuj siłę osiową – użyj prasy do nitów lub automatycznego ustawiacza

Obserwuj powstawanie zwojów – wydrążony ogon powinien równomiernie zwijać się na zewnątrz, tworząc gładką główkę wtórną

Typowe wady instalacji i zapobieganie

Wada	Przyczyna	Rozwiązanie
Pęknięta rolka	Nadmierna siła lub słaba plastyczność materiału	Zmniejsz ciśnienie; sprawdź specyfikację twardości nitów
Rolka niecentryczna	Nieprawidłowo ustawione oprzyrządowanie lub wygięty nit	Sprawdź wyrównanie stempla i kowadła
Niewystarczająca rolka	Nit za krótki lub siła za mała	Zwiększ długość nitu lub ciśnienie nastawcze
Spłaszczona rolada	Siła jest zbyt duża lub kowadło jest nieprawidłowe	Zmniejsz siłę; użyj odpowiedniego profilu kowadła
Dzielona cholewka	Otwór za mały lub nit za duży	Sprawdź tolerancję średnicy otworu

Firma Nuote Metals udostępnia zalecenia dotyczące narzędzi do osadzania i tabele wysokości skoku dla każdego standardowego rozmiaru nitów półrurowych.

【Nity półrurowe】FAQ – odpowiedzi na często zadawane pytania

P1: Jaka jest różnica międzynity półrurowei nity rurkowe?

Odp.: Kluczowa różnica polega na głębokości pustej sekcji. Nit półrurowy ma wydrążoną wnękę, która rozciąga się tylko na 20–40% długości trzpienia od końca tylnego. Pozostała część trzonka jest solidna. Konstrukcja ta zachowuje większość wytrzymałości na ścinanie litego nitu, jednocześnie zmniejszając siłę montażową o 30–50%. Nit pełny rurkowy jest pusty w całym trzpieniu, co znacznie obniża zarówno wytrzymałość, jak i siłę osadzania. W przypadku zastosowań wymagających dobrej nośności i szybkiego montażu – takich jak okładziny hamulcowe w samochodach lub ramy mebli – właściwym wyborem są nity półrurowe. Nity rurowe pełne lepiej nadają się do połączeń z lekkich, dekoracyjnych lub miękkich materiałów. Nuote Metals oferuje oba typy, a nasz zespół inżynierów może pomóc w podjęciu decyzji w oparciu o konkretne wymagania dotyczące obciążenia i produkcji.

P2: Jak obliczyć prawidłową długość nitu półrurowego dla mojego zestawu?

Odp.: Standardowy wzór na długość nitu półrurowego to: Długość nitu = grubość stosu materiału + 0,8 do 1,2 × średnica nitu. Wystająca część służy do uformowania zwiniętej główki. Na przykład, jeśli łączysz dwie blachy stalowe o łącznej grubości 3,0 mm za pomocą nitu o średnicy 3,0 mm, zalecana długość będzie wynosić 3,0 mm + (1,0 × 3,0 mm) = 6,0 mm. Pozostawia to 3,0 mm wystającego trzonu, który zwinie się w wtórną główkę o średnicy około 4,5–5,0 mm. W przypadku bardziej miękkich materiałów, takich jak aluminium lub plastik, użyj dolnej granicy zakresu (0,8 × średnica). W przypadku twardszych materiałów, takich jak stal nierdzewna, użyj wyższego końca (1,2 × średnica). Nuote Metals udostępnia tabele doboru długości dla każdej kombinacji materiałów. Jeśli nie masz pewności, poproś o bezpłatne próbki w dwóch lub trzech sąsiadujących ze sobą długościach i przetestuj je na rzeczywistej linii montażowej.

P3: Czy nity półrurowe można stosować w zautomatyzowanych liniach montażowych?

Tak, i zostały specjalnie zaprojektowane do zautomatyzowanych ustawień na dużą skalę. Nity półrurowe są preferowanym łącznikiem w wielu zautomatyzowanych operacjach montażu, ponieważ ich częściowo pusty przekrój pozwala na przewidywalne odkształcenie przy niewielkiej sile. Nowoczesne automatyczne systemy nitujące umożliwiają montaż nitów półrurowych z szybkością od 100 do 200 sztuk na minutę. Nuote Metals dostarcza nity półrurowe w opakowaniach taśmowo-szpulowych, opakowaniach zbiorczych gotowych do użycia z misą wibracyjną oraz w formatach podawania sztyftów kompatybilnych ze wszystkimi głównymi markami sprzętu do osadzania nitów. Kluczowe kwestie związane z automatyzacją obejmują koncentryczność nitów (zapewnienie idealnego współosiowości pustego przekroju), stałą twardość (zapobieganie pękaniu rolek) i jednolitą geometrię łba. Nuote Metals stosuje statystyczną kontrolę procesu w przypadku każdej partii, ze 100% wizualną kontrolą wymiarów łba i trzonu na zautomatyzowanych liniach. Oferujemy również próby ustawienia próbek w naszym zakładzie w celu sprawdzenia kompatybilności nitów i narzędzi przed pełną produkcją.

Dlaczego Nuote Metals jest zaufanym partnerem w zakresie nitów półrurowych

Produkcja nitów półrurowych zgodnie z rygorystycznymi normami wymaga precyzyjnego nacinania, kontrolowanego wiercenia lub formowania wgłębnego oraz rygorystycznej kontroli jakości. Nuote Metals wnosi do każdego zamówienia ponad dwudziestoletnie doświadczenie w zakresie tłoczenia na zimno i operacji wtórnych.

Certyfikat ISO 9001:2015 – pełna identyfikowalność od surowca do gotowego nitu

Własny projekt oprzyrządowania — niestandardowe style łbów, zagłębienia i konfiguracje ramion opracowane w ciągu 10–15 dni

Szeroki zakres materiałów – stal węglowa, stal nierdzewna, aluminium, mosiądz, miedź i stopy specjalne

Statystyczna kontrola procesu – każda partia produkcyjna jest monitorowana pod kątem średnicy trzpienia, koncentryczności głębokości wydrążonego materiału, wysokości łba i twardości

Galwanizacja i powlekanie we własnym zakresie – Cynk, nikiel, cyna, pasywacja i anodowanie pod jednym dachem

Opcje pakowania – torby zbiorcze, na taśmie i szpuli, z podawaniem w sztyftach lub torby niestandardowe

Wsparcie techniczne – bezpłatne recenzje aplikacji, rozwiązywanie problemów z instalacją i analiza awarii

Niezależnie od tego, czy potrzebujesz 10 000, czy 10 milionów nitów półrurowych, Nuote Metals zapewnia stałą jakość, która utrzymuje ciągłość pracy linii montażowych.

Aby poznać wymagania dotyczące nitów półrurowych, skontaktuj się z firmą Metale Nuote

Od zespołów hamulców samochodowych po czopy urządzeń medycznych, nity półrurowe zapewniają idealną równowagę pomiędzy wytrzymałością i skutecznością osadzania. Nuote Metals posiada doświadczenie, sprzęt i systemy jakości, aby zapewnić dokładne specyfikacje.
