Dlaczego nity rurowe stają się preferowanym elementem złącznym w przypadku lekkich, wielkogabarytowych zespołów?

Ciekawa zmiana zachodzi w różnych sektorach produkcyjnych. Przez dziesięcioleciasolidne nitybyły domyślnym wyborem w przypadku połączeń stałych. Ale produkcja się zmieniła. Lżejsze materiały, szybsze linie produkcyjne i ściślejsza kontrola kosztów zmusiły inżynierów do ponownego rozważenia, czym może być nit. W Nuote Metals obserwowaliśmy tonity ruroweprzejść od produktu niszowego do rozwiązania głównego nurtu dla branży motoryzacyjnej, elektronicznej, meblarskiej i wyrobów skórzanych.

Powód jest prosty: zapewniają one większość wytrzymałości nitów pełnych za ułamek siły osadzania i kosztu. Nie są one odpowiednim łącznikiem do każdego zadania. Jednak w przypadku rosnącej liczby zastosowań stanowią one najbardziej praktyczny wybór na rynku.

Czym dokładnie jest nit rurowy?

Nit rurowy to mechaniczne łączniki z pełnym łbem i trzpieniem, który jest częściowo lub całkowicie pusty. Pusty profil zmniejsza ilość metalu, który musi zostać odkształcony podczas montażu. Kiedy narzędzie osadzające wywiera nacisk osiowy, wydrążony koniec zwija się lub rozszerza na zewnątrz, tworząc drugą główkę – często nazywaną klinczem – która zaciska materiały razem.

To jest zasadnicza różnica w stosunku do nitu litego. Nit lity nie ma pustej części i musi zostać całkowicie odkształcony pod wpływem siły. Natomiast nit rurowy wymaga znacznie mniejszej siły, ponieważ roluje się tylko cienka ścianka pustego profilu.

Termin „nit rurowy” jest często używany zamiennie z nitem półrurowym, chociaż istnieje różnica techniczna. Nit półrurowy ma głębokość wydrążoną, która nie przekracza 112% średnicy trzpienia. Nit rurowy pełny jest pusty w całym trzpieniu. Obydwa należą do rodziny nitów rurowych i oferują tę samą podstawową zaletę: niższą siłę osadzania.

Liczby wyjaśniające tę zmianę

Dane mówią jasną historię. Przewiduje się, że światowy rynek nitów rurowych z metali nieszlachetnych wzrośnie z około 2,13 miliarda dolarów w 2025 r. do 3,8 miliarda dolarów do 2035 r., przy złożonej rocznej stopie wzrostu wynoszącej około 6%.

W Nuote Metals zaobserwowaliśmy ten trend z pierwszej ręki. Zamówienia na nity rurkowe stale rosły w ciągu ostatnich dwóch lat, ze szczególnym uwzględnieniem trzech segmentów:

Montaż elektroniki– zapewniają pewne mocowanie bez ryzyka uszkodzenia płytek drukowanych czy delikatnych obudów

Produkcja mebli– czysty wygląd i mocne połączenia przy dużych prędkościach

Wnętrza samochodowe– lekki, odporny na korozję i wibracje

Wspólny wątek w tych branżach jest taki sam: producenci potrzebują szybkich, niezawodnych i opłacalnych trwałych połączeń. dostarczają dokładnie to.

Trzy zalety, które je wyróżniają

Niższa siła osadzania, szybszy montaż

Nit rurowy wymaga jedynie ułamka siły potrzebnej do nitu pełnego o tej samej średnicy. Wydrążony trzonek toczy się na zewnątrz pod ciśnieniem, zamiast wymagać przemieszczenia całego trzonu. Oznacza to lżejsze narzędzia, mniejsze zmęczenie operatora i krótsze czasy cykli na zautomatyzowanych liniach.

W przypadku produkcji wielkoseryjnej różnica jest znacząca. Nity rurkowe można montować z szybkością od 200 do 300 sztuk na minutę na sprzęcie zautomatyzowanym. Dla porównania, nity pełne są wolniejsze i wymagają silniejszych pras.

Trwałe stawy, które się nie rozluźniają

W odróżnieniu od śrub i wkrętów,nity rurowetworzyć trwałe połączenia. Nie ma gwintów, które można by cofnąć pod wpływem wibracji. Po osadzeniu nit pozostaje zablokowany na miejscu przez cały okres użytkowania zespołu. To sprawia, że ​​są one szczególnie cenne w zastosowaniach narażonych na ciągły ruch lub wibracje, takich jak części samochodowe, bagaże i połączenia mechaniczne.

Możliwość obrotu

Można je stosować jako punkty obrotowe, ponieważ pęcznienie nitu ogranicza się do ogona. Nity pełne rozszerzają się promieniowo i ogólnie wypełniają otwór, ograniczając ruch. one natomiast można luźno dopasować, gdy wymagany jest ruch. Dzięki temu idealnie nadają się do zawiasów, mechanizmów składania i zespołów obrotowych.

Opcje materiałowe – dopasowanie nitu do zastosowania

W Nuote Metals produkujemy je w pięciu rodzinach materiałów. Każdy z nich oferuje różne właściwości dla różnych środowisk.

Dwa wnioski z dokumentacji naszej fabryki

 Obudowa elektroniki użytkowej

Producent laptopów potrzebował niemagnetycznego łącznika do łączenia cienkich aluminiowych paneli obudowy. Materiał miał zaledwie 0,8 mm grubości, a solidne nity powodowały deformację wokół otworu. Dostarczyliśmy nity rurkowe z aluminium 5056 z trzpieniem 3 mm i przezroczystym anodowanym wykończeniem.

Konstrukcja rurowa działa przy bardzo małej sile, zapobiegając zniekształceniom cienkiej obudowy. Anodowane wykończenie pasowało do istniejących komponentów aluminiowych. Waga dodana na urządzenie: mniej niż 2 gramy. W przypadku ponad miliona jednostek klient zaoszczędził ponad 1,5 tony masy łączników w porównaniu z alternatywami stalowymi.

Sprzęt do toreb skórzanych

Europejski producent toreb stosował stalowe nity półrurowe na skórze garbowanej roślinnie. Siła mocowania stalowych nitów często powodowała pękanie skóry wokół otworu, powodując współczynnik odrzuceń na poziomie około 2%. Dostarczyliśmy mosiężne nity rurkowe C2680 z polerowanym i lakierowanym wykończeniem.

Mniejsza siła wiązania całkowicie wyeliminowała pękanie. Mosiężne wykończenie pasowało do złotych okuć torby i było odporne na matowienie spowodowane olejami skórnymi. Wskaźnik odrzuceń spadł poniżej 0,1%. Od tego czasu producent przerobił wszystkie linie wyrobów skórzanych na nasze nity.

Dane techniczne – nasze standardy fabryczne

W Nuote Metals produkujemy je zgodnie z poniższymi specyfikacjami.

Zakres wymiarowy

Dostępne style główki

• Płaska główka – niski profil, płaska powierzchnia
• Głowica okrągła – klasyczny profil kopułowy
• Łeb stożkowy – osadzony równo lub poniżej powierzchni

Standardowe wykończenia

• Naturalny (w stanie uformowanym)
• Cynkowanie – podstawowa ochrona antykorozyjna
• Niklowanie – błyszczące wykończenie, odporność na zużycie
• Cynowanie – powierzchnia do lutowania
• Posrebrzanie – wysoka przewodność
• Złocenie – dekoracja premium
• Lakierowany – zapobiega matowieniu
• Antyczny – postarzany wygląd

Wszystkie wykończenia są zgodne z dyrektywą RoHS.

Często zadawane pytania

P1: Jaka jest różnica między nitami rurowymi i pełnymi?

Odp.: Różnica polega na pustej sekcji. Nit rurowy ma częściowo lub całkowicie wydrążony trzpień, natomiast nit pełny jest całkowicie lity. Pusta sekcja zmniejsza ilość metalu, który musi zostać odkształcony podczas montażunity rurowewymagają znacznie mniejszej siły osadzania niż nity pełne o tej samej średnicy. można je również wykorzystać jako punkty obrotowe, ponieważ pęcznienie ogranicza się do ogona, natomiast nity pełne rozszerzają się promieniowo i wypełniają otwór. Jednakże nity pełne zapewniają większą wytrzymałość na ścinanie i lepiej nadają się do zastosowań konstrukcyjnych o dużych obciążeniach. W przypadku większości lekkich i średnio obciążonych zespołów zapewniają doskonałą równowagę wytrzymałości i możliwości montażu.

P2: Jakie materiały są dostępne na nity rurowe firmy Nuote Metals?

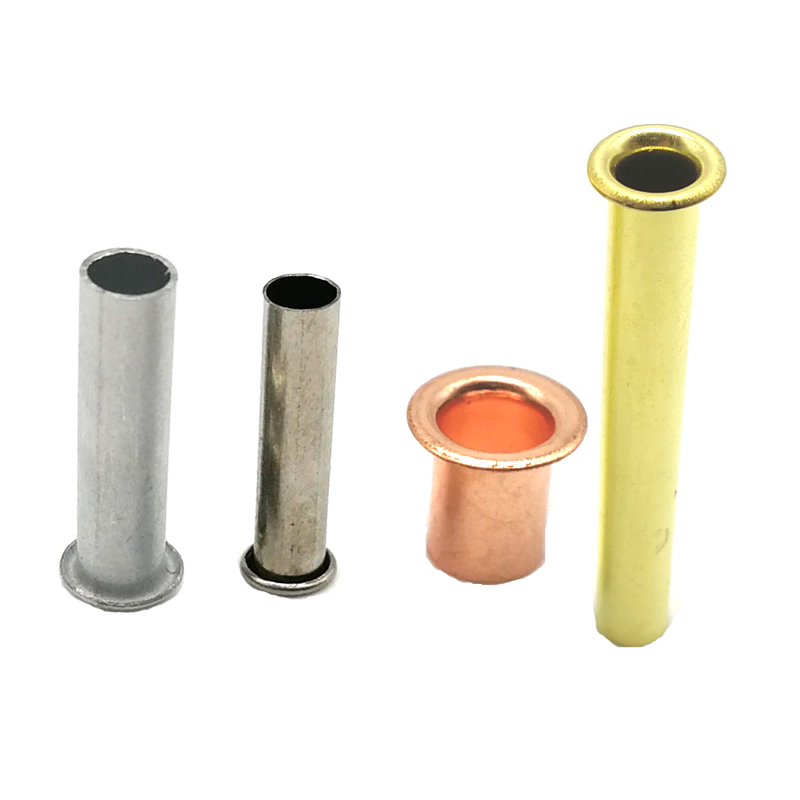

Odp.: W Nuote Metals produkujemy je z pięciu rodzin materiałów: mosiądz (C2680), stal nierdzewna (304 i 316), miedź (C1100), aluminium (5052 i 5056) oraz stal niskowęglowa. Każdy materiał służy innemu celowi. Mosiądz zapewnia dobrą odporność na korozję i dekoracyjne złote wykończenie, dzięki czemu idealnie nadaje się do wyrobów skórzanych i terminali elektrycznych. Stal nierdzewna zapewnia doskonałą odporność na korozję w zastosowaniach morskich, medycznych i zewnętrznych. Miedź zapewnia najwyższą przewodność elektryczną (100% IACS) dla szyn zbiorczych i uziemienia. Aluminium jest lekkie i odporne na korozję, odpowiednie dla przemysłu lotniczego i elektronicznego. Stal jest najbardziej opłacalną opcją do ogólnego zastosowania przemysłowego. Możemy również dostosować wykończenia, w tym cynkowanie, niklowanie, cynowanie, srebrzenie i powłoki lakierowane.

P3: Jak obliczyć prawidłową długość lufy dla nitu rurowego?

Odp.: Prawidłowa długość lufy zależy od całkowitej grubości stosu materiału. W przypadku standardowego nitu rurkowego cylinder musi całkowicie przechodzić przez materiał i mieć wystarczającą długość wystającą, aby utworzyć odpowiednią rolkę. Ogólny wzór to: długość lufy = grubość stosu materiału + 0,5 do 1,5 mm. Dodatkowa długość tworzy zwinięty loki. W przypadku bardziej miękkich materiałów (cienka tkanina, miękka skóra) użyj dolnej granicy zakresu (0,5–0,8 mm). W przypadku twardszych materiałów (gruba skóra, sztywny plastik, wiele warstw) użyj wyższego końca (1,0–1,5 mm). Jeśli lufa jest za krótka, zwinięcie będzie słabe i nit może się wyrwać. Jeśli będzie za długi, loki będą zbyt duże lub mogą się rozdwajać. W przypadku zastosowań wymagających podkładki tylnej należy przed obliczeniem dodać grubość podkładki do stosu materiału. Zalecamy zamówienie bezpłatnych próbek nitów w dwóch lub trzech sąsiadujących długościach i przetestowanie ich na rzeczywistym materiale za pomocą narzędzia do osadzania.

Jakość i przejrzystość

Nuote Metals działa w oparciu o certyfikat ISO 9001:2015. Każda partia naszego komponentu jest identyfikowalna na podstawie certyfikatu surowca (numer wytopu), dziennika prasy produkcyjnej i raportu końcowego z inspekcji. Przeprowadzamy 100% kontrolę w trakcie całej produkcji, a nie tylko kontrole wyrywkowe.

Nasze zasady dotyczące klientów

• Bezpłatne próbki – dostępne rozmiary w magazynie; płacisz tylko kurierowi
• Niestandardowe oprzyrządowanie – gotowe w 10 dni dla niestandardowych średnic, długości lub typów łbów
• MOQ – 20 000 sztuk dla rozmiarów standardowych; niższa w przypadku pierwszych zamówień
• Czas realizacji – stan magazynowy: 3–5 dni; niestandardowe (łącznie z oprzyrządowaniem): 15–25 dni
• Odpowiedź techniczna w ciągu 8 godzin – odpowiedzi na zapytania w ciągu jednego dnia roboczego

Dostarczyliśmynity ruroweklientom w ponad 70 krajach.
