Podsumowanie artykułu: Nity półdrążone aluminiowełączą w sobie niską wagę, zmniejszoną siłę montażową, odporność na korozję i niezawodne, trwałe mocowanie. W tym przewodniku wyjaśniono ich strukturę, opcje stopów, zalety, rodzaje łbów, wykończenia, zastosowania, proces produkcyjny i względy jakościowe, aby pomóc inżynierom i zespołom zakupowym wybrać odpowiedni nit zapewniający wydajną produkcję.
Spis treści
Czym są aluminiowe nity półpuste?
Dlaczego warto wybrać aluminium do nitów półpustych?
Jak wybrać odpowiedni stop aluminium?
Jak aluminiowe nity półdrążone mają się do innych elementów złącznych?
Gdzie stosuje się aluminiowe nity półpuste?
W jaki sposób produkowane i kontrolowane są aluminiowe nity półpuste?
Co może nam powiedzieć aplikacja z prawdziwej elektroniki?

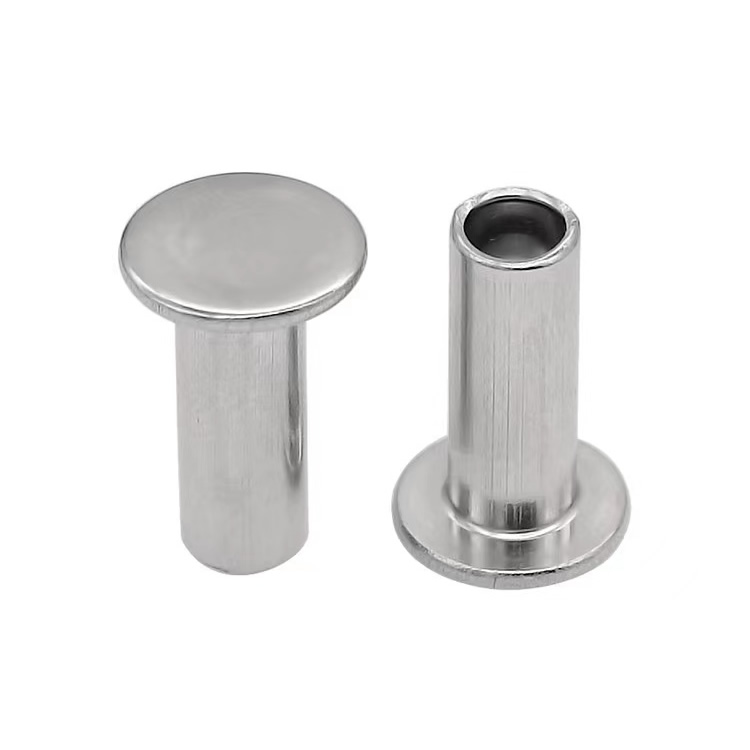

Czym są aluminiowe nity półpuste?
UwagaprodukujeAluminiowe nity półpustedo zastosowań wymagających lekkiego, trwałego mocowania i wydajnego montażu. Znane również jako nity półrurowe, nity półrurowe lub nity wydrążone, te elementy złączne mają częściowo pustą sekcję na końcu, a nie całkowicie solidny trzpień.
Wnęka ta jest ważną częścią zasady działania nitu. Podczas montażu pusty koniec odkształca się i toczy na zewnątrz, tworząc bezpieczne mechaniczne zaciśnięcie przy znacznie mniejszej sile osadzania niż w przypadku konwencjonalnego nitu pełnego. To sprawia, że konstrukcja ta jest szczególnie przydatna w przypadku cienkich materiałów, elementów obrotowych, montażu o dużej objętości i zastosowań, w których nadmierny nacisk montażowy mógłby zdeformować obrabiany przedmiot.
Wersje aluminiowe Nuote są dostępne w wykonaniu z czystego aluminium 1100 i stopów aluminium 5052/5056, ze średnicami trzpienia od około 0,8 do 8,0 mm oraz wieloma konfiguracjami łba i wykończeniami powierzchni.
Dlaczego warto wybrać aluminium do nitów półpustych?
Wybór materiału ma bezpośredni wpływ na ogólną wydajność systemu mocowania. Aluminium jest szczególnie atrakcyjne, gdy ważnym celem projektowym jest zmniejszenie masy komponentu.
- Niska waga:Aluminium waży mniej więcej jedną trzecią wagi stali, co pomaga zmniejszyć masę gotowych zespołów.
- Odporność na korozję:Aluminium w naturalny sposób tworzy ochronną warstwę tlenku, zmniejszając potrzebę stosowania konwencjonalnych powłok antykorozyjnych.
- Właściwości niemagnetyczne:Aluminium nadaje się do zespołów, w których materiały magnetyczne mogą zakłócać wrażliwe komponenty.
- Instalacja o małej sile:Półpusta struktura umożliwia rozszerzenie ogona przy znacznie mniejszej sile niż nit pełny.
- Wydajność produkcji:Konstrukcja dobrze współpracuje ze zautomatyzowanym sprzętem do nitowania, zapewniając powtarzalny montaż na dużą skalę.
- Elastyczność projektowania:W zależności od wymagań aplikacji można wybrać różne stopy aluminium, rodzaje łbów, wymiary i wykończenia.
Dla inżynierów projektujących przenośną elektronikę, drony, lekki sprzęt, artykuły sportowe lub cienkie obudowy aluminiowe, cechy te mogą zapewnić użyteczną równowagę pomiędzy wydajnością mocowania a redukcją masy.
Jak wybrać odpowiedni stop aluminium?
Nie każde zastosowanie aluminium wymaga tego samego poziomu wytrzymałości. Wybór pomiędzy 1100, 5052 i 5056 powinien zależeć od wymagań dotyczących obciążenia, narażenia na środowisko, docelowej masy i właściwości łączonych materiałów.
| Stopień aluminium | Typowa siła | Kluczowa charakterystyka | Polecane aplikacje |
|---|---|---|---|
| 1100 | Około. 90–130 MPa | Wysoka plastyczność, lekkość, doskonała odporność na korozję | Zespoły dekoracyjne, wykończenia, obudowy niekonstrukcyjne |
| 5052 | Około. 220–280 MPa | Dobra wytrzymałość, odporność na korozję, wszechstronne działanie | Zespoły ogólnego przeznaczenia, obudowy elektroniki, średnie obciążenia |
| 5056 | Około. 280–350 MPa | Wyższa wytrzymałość i doskonała odporność na korozję | Lekkie zespoły morskie, zewnętrzne i narażone na większe obciążenia |
1100 aluminiumjest odpowiedni, gdy plastyczność i niewielka waga są ważniejsze niż wytrzymałość mechaniczna.Aluminium 5052oferuje praktyczną równowagę dla wielu ogólnych zastosowań przemysłowych. Gdy wymagana jest większa wytrzymałość i wymagające parametry środowiskowe,Aluminium 5056może być lepszym wyborem.
Jak aluminiowe nity półdrążone mają się do innych elementów złącznych?
Wartość nitu półdrążonego staje się wyraźniejsza w porównaniu z nitami pełnymi i innymi opcjami materiałowymi. Półpusta konstrukcja zmniejsza ilość materiału, który musi zostać odkształcony plastycznie podczas montażu, zachowując jednocześnie trwałe połączenie mechaniczne.
| Funkcja | Nit półdrążony aluminiowy | Nit półpusty ze stali | Solidny nit aluminiowy |
|---|---|---|---|
| Waga | Bardzo niski | Wyższy | Niski do umiarkowanego |
| Magnetyczny | NIE | Tak | NIE |
| Odporność na korozję | Doskonały | Zależy od wykończenia | Doskonały |
| Siła ustawienia | Niski | Niski | Wysoki |
| Instalacja | Nadaje się do automatyzacji | Nadaje się do automatyzacji | Wymaga większej siły formowania |
| Najlepsza aplikacja | Zespoły wrażliwe na ciężar | Wytrzymałe zespoły przemysłowe | Zastosowania wymagające maksymalnej wytrzymałości nitów |
W wielu zastosowaniach decyzja nie polega po prostu na wyborze najmocniejszego łącznika. Lepszym wyborem jest łącznik zapewniający wystarczającą wydajność połączenia, minimalizujący wagę, siłę montażową, złożoność produkcji i wymagania konserwacyjne.
Jaki styl głowy wybrać?
Geometria łba wpływa na wygląd, rozkład obciążenia, luz i interakcję pomiędzy nitem a montowanymi materiałami. Aluminiowe nity półdrążone mogą być produkowane z kilkoma rodzajami łbów, aby spełnić różne wymagania mechaniczne i projektowe.
- Okrągła głowa:Tradycyjny profil do widocznych połączeń ogólnego przeznaczenia.
- Głowa płaska:Przydatne, gdy preferowany jest stosunkowo niski punkt mocowania.
- Głowa owalna:Zapewnia gładszy, bardziej dekoracyjny wygląd.
- Łeb stożkowy:Zaprojektowany do zastosowań wymagających równej powierzchni.
- Głowica kratownicy:Zapewnia szerszą powierzchnię nośną i jest przydatny w przypadku bardziej miękkich materiałów lub większych otworów.
- Głowa grzyba:Oferuje szeroką, gładką powierzchnię nośną dla wybranych zastosowań w miękkich materiałach.
Dobór łba powinien uwzględniać grubość i twardość łączonych materiałów, dostępny luz, wymagany wygląd i możliwości sprzętu nitującego.
Gdzie stosuje się aluminiowe nity półpuste?
Połączenie niskiej masy, właściwości niemagnetycznych, odporności na korozję i małej siły montażowej sprawia, że aluminiowa technologia mocowania półpustego nadaje się do szerokiej gamy produktów.
- Przenośny sprzęt elektroniczny i obudowy aluminiowe
- Zestawy dronów i urządzeń bezzałogowych
- Artykuły sportowe i lekki sprzęt
- Produkty i urządzenia konsumenckie
- Elementy z cienkiej blachy
- Punkty obrotowe i ruchome komponenty
- Lekkie elementy transportowe
- Urządzenia zewnętrzne i zespoły wrażliwe na korozję
- Dekoracyjne i niekonstrukcyjne wyroby metalowe
Są szczególnie cenne, gdy producent potrzebuje trwałego połączenia, ale nie toleruje odkształcenia lub dużej siły docisku związanej z instalacją litego nitu w cienkim elemencie.
W jaki sposób produkowane i kontrolowane są aluminiowe nity półpuste?
Stała wydajność nitów zależy w dużej mierze od dokładności wymiarowej i kontrolowanych właściwości materiału. Profesjonalny proces produkcyjny zazwyczaj rozpoczyna się od zweryfikowanego drutu aluminiowego i trwa poprzez formowanie, przycinanie, gratowanie, obróbkę powierzchni i kontrolę końcową.
- Weryfikacja materiału:Drut aluminiowy sprawdzany jest pod kątem średnicy, twardości i składu stopu.
- Nagłówek zimny:Formowanie progresywne tworzy trzon, łeb i półpustą wnękę.
- Lamówka:Nadmiar materiału i wypływka są usuwane.
- Gratowanie:Niedoskonałości powierzchni i mikrozadziory są zmniejszone.
- Wykończenie powierzchni:Można zastosować gładkie, anodowane lub inne określone wykończenia.
- Kontrola końcowa:Wymiary krytyczne, geometria głowicy, gatunek materiału i stan powierzchni są sprawdzane przed wysyłką.
W przypadku zastosowań precyzyjnych sprzęt kontrolny, taki jak mikrometry laserowe, komparatory optyczne, systemy pomiaru obrazu, spektrometry, testery twardości i sprzęt do testowania w mgle solnej mogą zapewnić dodatkową weryfikację jakości.
Firma Nuote twierdzi, że jej proces produkcyjny obejmuje identyfikowalność materiałów, kontrolę wymiarową, sortowanie optyczne oraz, w razie potrzeby, dokumentację, taką jak certyfikaty materiałowe i certyfikaty zgodności. Próbki standardowe mogą być dostępne w ciągu około 5–7 dni, natomiast oprzyrządowanie niestandardowe może wymagać około 15–20 dni.
Co może nam powiedzieć aplikacja z prawdziwej elektroniki?
Weźmy pod uwagę producenta przenośnej elektroniki montującego cienkie aluminiowe obudowy. Stalowe śruby powodowały niepotrzebne obciążenie i wprowadzały elementy magnetyczne do środowiska zawierającego wrażliwą elektronikę. Nity z litego aluminium rozwiązały problem magnetyczny, ale wymagały większej siły montażowej, zwiększając ryzyko odkształcenia cienkich ścianek obudowy.
Nit półdrążony z aluminium 5052 może sprostać tym konkurencyjnym wymaganiom, łącząc lekką konstrukcję, właściwości niemagnetyczne, odporność na korozję i mniejszą siłę montażową. Konfigurację taką jak trzonek 3,0 mm z okrągłą główką i przezroczystym anodowanym wykończeniem można dostosować do geometrii i wymagań wyglądu obudowy.
Tego typu zastosowania ilustrują ważną zasadę inżynierską: dobór elementów złącznych powinien opierać się na całym zespole, a nie tylko na wytrzymałości na rozciąganie lub ścinanie. Waga, siła instalacji, zgodność materiałowa, zachowanie korozyjne, wygląd, automatyzacja i wymagania dotyczące cyklu życia mogą mieć wpływ na ostateczny wybór.
Często zadawane pytania
Czy aluminiowe nity półdrążone to to samo, co nity półrurowe?
Tak. Nity półdrążone z aluminium są powszechnie opisywane jako nity półrurowe, nity półrurowe lub nity drążone. Terminy te ogólnie odnoszą się do nitu z częściowo wydrążonym końcem, który rozszerza się podczas montażu.
Dlaczego aluminiowe nity półdrążone nadają się do lekkich produktów?
Aluminium ma znacznie niższą gęstość niż stal, co pozwala producentom zmniejszyć wagę łączników. Półpusta struktura zmniejsza również ilość materiału, który musi zostać odkształcony podczas instalacji, co pomaga zmniejszyć siłę wiązania.
Czy powinienem wybrać aluminium 1100, 5052 czy 5056?
Wybierz 1100, gdy głównymi wymaganiami są niska waga i plastyczność. 5052 to wszechstronna opcja do zastosowań przy umiarkowanych obciążeniach, wymagających dobrej odporności na korozję. 5056 jest bardziej odpowiedni do zastosowań o wyższych wymaganiach wytrzymałościowych i wymagających środowiskach zewnętrznych lub morskich.
Czy aluminiowe nity półpuste można dostosować?
Tak. Dostosowanie może obejmować średnicę chwytu, długość lufy, geometrię główki, gatunek aluminium, wykończenie powierzchni i inne wymagania wymiarowe. Rysunek techniczny lub próbka jest zwykle najlepszym punktem wyjścia do potwierdzenia specyfikacji i wymagań dotyczących narzędzi.
Czy te nity nadają się do montażu automatycznego?
Tak. Ich powtarzalna geometria i charakterystyka osadzania przy niskiej sile sprawiają, że nadają się do zautomatyzowanych lub półautomatycznych procesów nitowania, szczególnie w produkcji na dużą skalę, gdzie ważny jest spójny montaż.
Wniosek
Aluminiowe nity drążone stanowią praktyczne połączenie lekkiej konstrukcji, odporności na korozję, właściwości niemagnetycznych i wydajnego montażu przy użyciu niewielkiej siły. Wybierając odpowiedni stop aluminium, rodzaj łba, wymiary i obróbkę powierzchni, producenci mogą opracować trwałe połączenia, które wspierają zarówno wydajność produktu, jak i wydajność produkcji.
Jeśli oceniasz nity aluminiowe do elektroniki, dronów, artykułów sportowych, lekkich obudów lub innych precyzyjnych zespołów, współpraca z doświadczonym producentem może uprościć wybór materiałów, dostosowywanie, pobieranie próbek i kontrolę jakości.Skontaktuj się z Nuote już dziś, aby omówić specyfikacje, poprosić o próbki lubskontaktuj się z namiw celu uzyskania dostosowanego do indywidualnych potrzeb rozwiązania nitów półdrążonych z aluminium, dostosowanych do Twoich wymagań produkcyjnych.
