Czy aluminiowe nity rurowe to brakujący element w Twojej strategii lekkiego montażu?

Redukcja masy ciała nie jest już tylko obsesją związaną z lotnictwem. Pojazdy elektryczne, przenośna elektronika, a nawet producenci sprzętu sportowego analizują każdy gram. Na Metale Nuote, obserwowaliśmy, jak inżynierowie z przyzwyczajenia wybierają nity stalowe lub z litego aluminium – podczas gdy całkowicie wydrążony aluminiowy nit rurowy wykonałby to zadanie lepiej, szybciej i lżej.

W tym artykule omówiono, coaluminiowe nity rurkowew rzeczywistości są, gdzie przewyższają cięższe alternatywy i jak zakwalifikować je do swojej linii produkcyjnej.

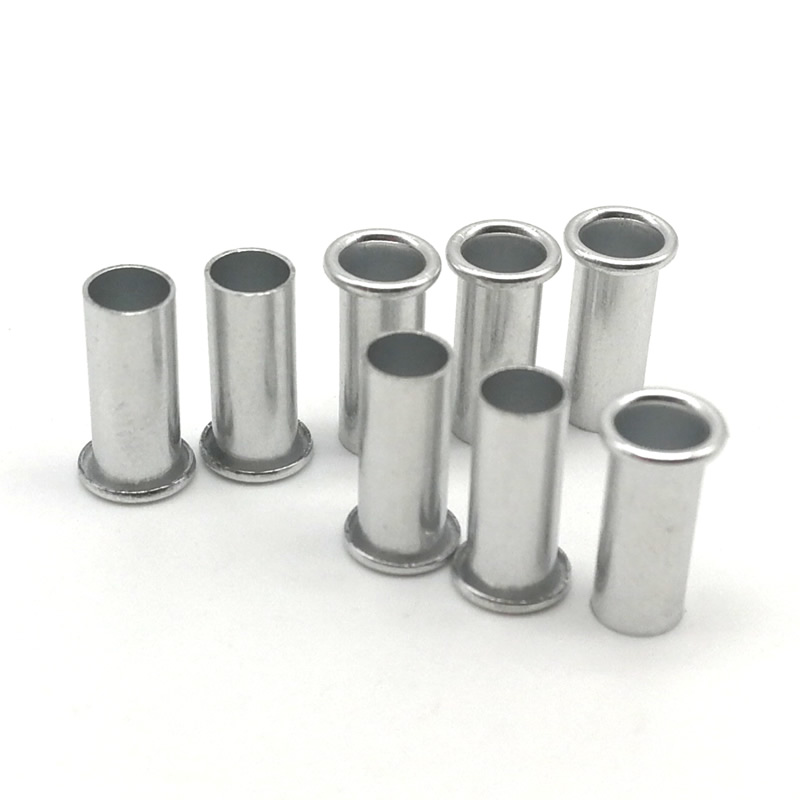

Czym dokładnie jest aluminiowy nit rurowy?

Inaczejsolidne nity(100% materiału) lubnity półrurowe(częściowo pusty), aluminiowy nit rurowy ma trzonek, który jest pusty od ogona aż do łba. Grubość ścianki wynosi zazwyczaj 0,20–0,35 mm. Podczas instalacji ta cienka ścianka toczy się na zewnątrz z bardzo małą siłą, tworząc czystą, jednolitą głowicę wtórną.

Pomyśl o tym jak o metalowej rurce z wstępnie uformowaną nakrętką. Pusty środek oznacza mniej materiału, mniejszą wagę i mniejszą energię wiązania.

W Nuote Metals produkujemy aluminiowe nity rurkowe z trzech popularnych stopów: 1100 (miękki, dekoracyjny), 5056 (do zastosowań morskich, odporny na korozję) i 6061 (ogólnego przeznaczenia). Poniższa tabela podsumowuje ich różnice.

Dla 80% klientów nity rurkowe aluminiowe 5056 są właściwą odpowiedzią.

Trzy rzeczywiste scenariusze, w których aluminiowe nity rurowe sprawdzają się znakomicie

Nie mówimy o teoretycznych zaletach. Oto rzeczywiste aplikacje, na które przeszli kliencialuminiowe nity rurkowei zaobserwowaliśmy wymierną poprawę.

Przenośna elektronika – eliminacja pęknięć i wagi

Producent urządzenia medycznego używał nitów z litego aluminium do mocowania wewnętrznych wsporników do cienkiej obudowy z magnezu. Siła osadzania spowodowała pęknięcie 1,5% obudów – jest to kosztowny wskaźnik złomu. Firma Nuote Metals dostarczyła nity rurkowe z aluminium 5056 z trzpieniem 3 mm. Siła osadzania spadła prawie o połowę, zniknęły pęknięcia, a każde urządzenie straciło 1,2 grama ciężaru łącznika. W przypadku serii 500 000 sztuk oznacza to oszczędność ponad pół tony masy.

Wykończenie wnętrza samochodu – duża prędkość, mała siła

Pierwszorzędny dostawca branży motoryzacyjnej musiał przymocować tapicerkę materiałową do plastikowych paneli drzwi – 800 000 montaży rocznie. Stalowe nity półrurowe miały zbyt wysokie wymagania: wykończenie nie przenosiło prawie żadnego obciążenia. Przejście na nity rurowe z aluminium 6061 skróciło czas cyklu prasowania o 35% i wyeliminowało plamy rdzy na jasnej tkaninie. Koszt jednego nitu również spadł o 40%.

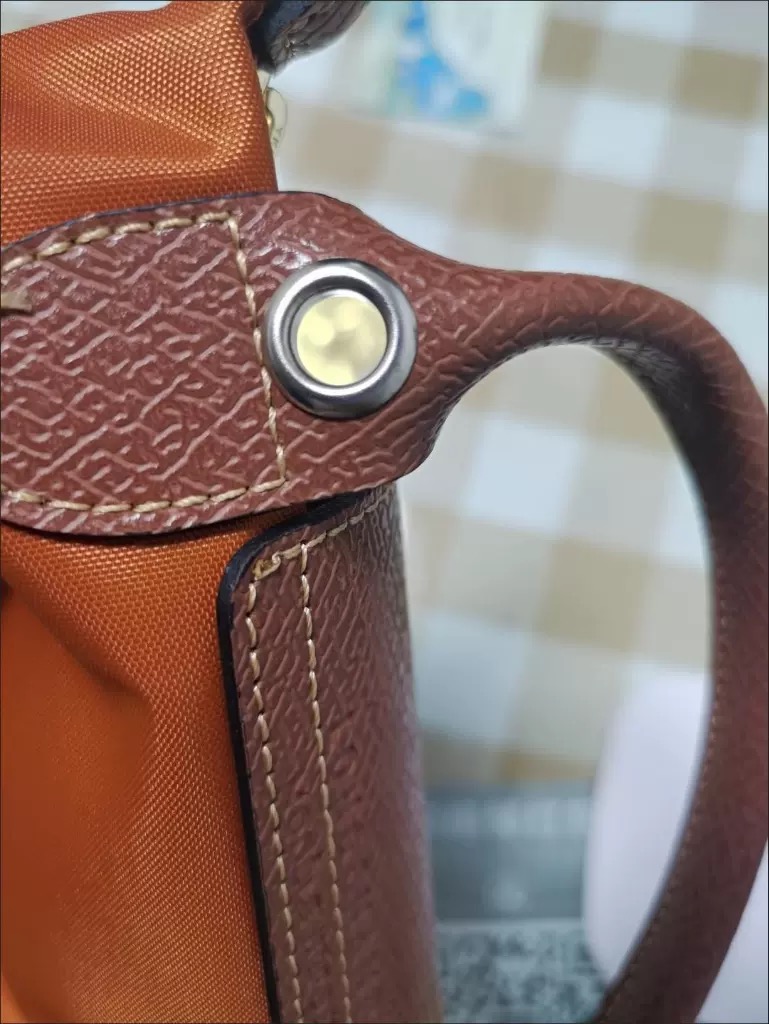

Wyroby skórzane i plecaki – bez zgniecenia i rdzy

Marka plecaków potrzebowała lekkiego, nierdzewnego nitu do mocowania pasków. Nity rurowe stalowe skorodowane w wyniku użytkowania na zewnątrz; nity z litego aluminium wymagały zbyt dużej siły i zmiażdżyły nylonową taśmę. Firma Nuote Metals poleciła nity rurowe z aluminium 5056 z przezroczystym anodowanym wykończeniem. Nity dobrze przylegają do 3 mm taśmy i 2 mm skóry, prawie nie zwiększają ciężaru i nie wykazują żadnej korozji po dwóch latach użytkowania w terenie.

Parametry techniczne, z których faktycznie możesz skorzystać

Żadnych niejasnych twierdzeń marketingowych. Oto liczby, z którymi codziennie współpracujemy w Nuote Metals.

Zakres wymiarowy i tolerancje

• Średnica zewnętrzna trzpienia: 1,6 mm do 8 mm (±0,05 mm)
• Grubość ścianki: 0,20 mm do 0,40 mm (±0,03 mm)
• Średnica kołnierza: 3 mm do 16 mm (±0,10 mm)
• Długość całkowita: 2,5 mm do 12 mm (±0,10 mm)

W przypadku trzpieni o średnicy poniżej 2 mm zazwyczaj zalecamy zamiast nich kształt półrurowy – ścianka staje się zbyt cienka, aby można ją było formować niezawodnie.

Instalacja – co działa, a co nie

Ponieważ ściana jest cienka, osadzanie aluminiowych nitów rurkowych różni się od osadzania nitów pełnych lub półrurowych.

Krytyczne czynniki sukcesu

• Średnica otworu: średnica zewnętrzna trzpienia + 0,05 do 0,10 mm. Za ciasno i ściana się wygina. Zbyt luźne i loki są nierówne.
• Gratowanie: niezbędne. Podniesiony zadzior rozłupuje cienką ścianę.
• Profil kowadła: Użyj płytko wklęsłego kowadła. Płaskie kowadełko kruszy loki.
• Skok: Pojedynczy, mocny skok. Nigdy nie uderzaj ponownie tego samego nitu – aluminium twardnieje i pęka.

Zalecana siła osadzania (stop 5056, stos 2–3 mm)

Poniższa tabela przedstawia typowe zakresy sił dla typowych średnic chwytów.

Siły te stanowią mniej więcej połowę siły wymaganej dla nitu z litego aluminium o tej samej średnicy.

Jakość i dokumentacja – co zapewniamy

Metale Nuote działa zgodnie z normą ISO 9001:2015. Każda partiaaluminiowe nity rurkowezawiera numer partii, który prowadzi do certyfikatu wytwórni surowców, dziennika prasy produkcyjnej i raportu końcowego z inspekcji. Próbkowanie AQL wykonujemy zgodnie z normą ISO 2859 – wymiary krytyczne 1,0, główne 2,5, mniejsze 4,0.

Bez dodatkowych opłat zapewniamy również deklaracje RoHS dla wszystkich wykończeń (mielony, przezroczysty anodowany, złoty/czarny anodowany, konwersja chromianowa).

Gdzie aluminiowe nity rurowe nie są właściwym wyborem

Chcemy, abyś poprawnie określił, a nie tylko kupował od nas. Nie należy używać aluminiowych nitów rurkowych, gdy:

• Złącze wytrzyma siłę ścinającą przekraczającą 50 N (około 5 kg obciążenia statycznego)
• Całkowita grubość stosu materiału przekracza 4 mm
• Środowisko obejmuje ciągłe zanurzenie w słonej wodzie (zamiast tego użyj rurki ze stali nierdzewnej 316)
• Potrzebujesz złącza konstrukcyjnego o dużej wytrzymałości (użyj pełnego lub półrurowego)

Na takie przypadki Nuote Metals produkuje nity pełne i półrurowe z aluminium, stali, stali nierdzewnej, mosiądzu i miedzi. Powiemy Ci szczerze, jaki typ pasuje do Twojego zastosowania.

Pierwsze kroki z zestawem próbnym

Najszybszy sposób weryfikacjialuminiowe nity rurkowedla waszego zgromadzenia jest ich przetestowanie. Nuote Metals oferuje bezpłatne próbki dostępnych rozmiarów – płacisz tylko za przesyłkę kurierską. Podaj grubość stosu materiałów i żądaną średnicę trzpienia, a my obliczymy zalecaną długość lufy i wyślemy Ci trzy sąsiednie długości do przetestowania.

Skontaktuj się z nami w sprawie grubości stosu, środowiska i rocznego wolumenu. W ciągu jednego dnia roboczego odpowiemy, przedstawiając zalecenia dotyczące konkretnego stopu i wykończenia, arkusze danych technicznych i przykładową ofertę.
