Dlaczego nity rurowe są najbardziej niezawodnym rozwiązaniem mocowania w inżynierii precyzyjnej?

W świecie połączeń przemysłowych na najmniejszych elementach często spoczywa największa odpowiedzialność. Przez ponad dwie dekady,Metale Nuoteugruntowała swoją pozycję zaufanego partnera dla producentów poszukujących niezawodności, precyzji i doskonałości inżynieryjnej. W miarę ewoluowania przemysłu w kierunku lżejszych konstrukcji i wyższych wymagań dotyczących wydajności,nity ruroweokazały się krytycznym rozwiązaniem w zastosowaniach wymagających wytrzymałości bez naruszania integralności materiału.

Artykuł ten zawiera kompleksowy przegląd techniczny nitów rurkowych, ich klasyfikacji, scenariuszy zastosowań i kryteriów wyboru — przeznaczony dla specjalistów ds. zaopatrzenia, inżynierów projektantów i specjalistów ds. zapewnienia jakości.

Zrozumienie nitów rurowych: definicja i charakterystyka strukturalna

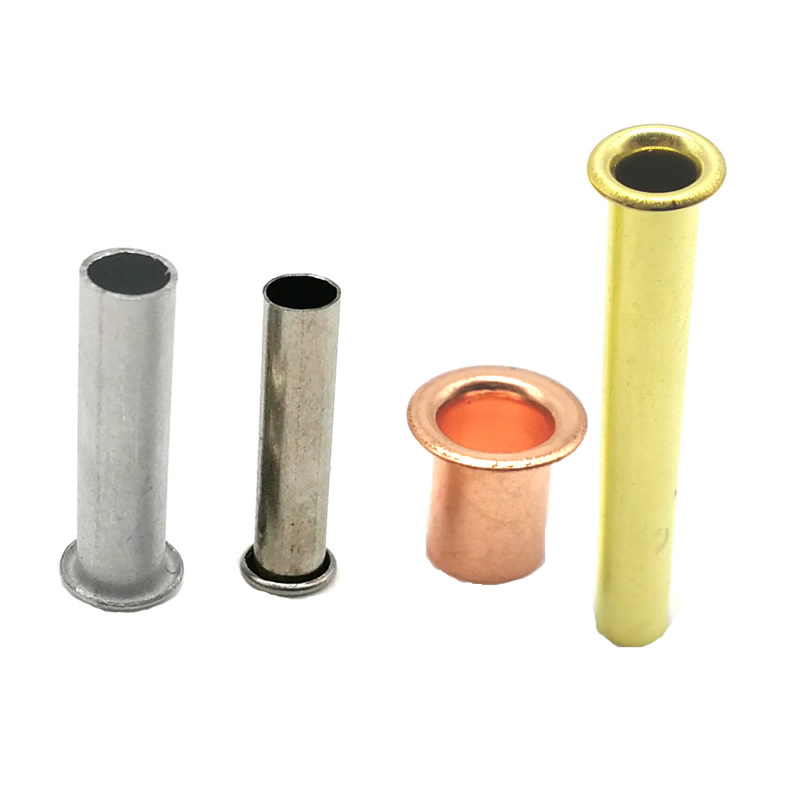

Nity rurkowe to elementy złączne częściowo lub całkowicie wydrążone, przeznaczone do łączenia materiałów poprzez odkształcenie. W przeciwieństwie do nitów pełnych, które wymagają znacznej siły do ​​montażu, nity rurkowe mają wstępnie uformowany pusty trzpień, który obraca się podczas osadzania, tworząc bezpieczne połączenie z kontrolowaną siłą zacisku.

Kluczowe cechy konstrukcyjne

Konstrukcja z chwytem drążonym: zmniejsza siłę montażową przy jednoczesnym zachowaniu wytrzymałości na ścinanie

Formowanie walcowanej główki: Tworzy jednolite, gładkie wykończenie po ślepej stronie

Wszechstronność materiału: Dostępne w wersji ze stali, stali nierdzewnej, aluminium, miedzi i mosiądzu

Możliwość dostosowania wymiarów: Średnice trzpieni zwykle mieszczą się w zakresie od 1,6 mm do 8,0 mm, a długości są dostosowane do grubości stosu materiałów

Te cechy sprawiają, że nity rurkowe szczególnie nadają się do zastosowań, w których dostęp od tyłu jest ograniczony lub gdzie liczy się wygląd kosmetyczny.

Klasyfikacja nitów rurkowych

Zrozumienie różnych typównity rurowejest niezbędne przy doborze odpowiedniego łącznika do danego zastosowania. Nuote Metals kategoryzuje swoją linię produktów w oparciu o konfigurację strukturalną i wymagania dotyczące zastosowania końcowego.

Według typu konstrukcji

Według składu materiału

Wybór materiału ma bezpośredni wpływ na odporność na korozję, przewodność elektryczną i właściwości mechaniczne. Nuote Metals oferuje nity rurowe w następujących gatunkach materiałów:

Stopy aluminium (5056, 6061): lekkie, odporne na korozję, idealne do zastosowań lotniczych i morskich

Stal węglowa (C1008, C1010): Wysoka wytrzymałość, opłacalna, często powlekana w celu ochrony przed korozją

Stal nierdzewna (304, 316): Doskonała odporność na korozję, odpowiednia do wyrobów medycznych i sprzętu zewnętrznego

Miedź i mosiądz: Doskonała przewodność i estetyka, stosowane w elementach elektrycznych i wyrobach skórzanych

Branże zastosowań i przypadki użycia inżynierii

Metale Nuote dostarcza nity rurowe dla różnorodnych gałęzi przemysłu. Zdolność łącznika do zapewniania stałej integralności złącza bez uszkadzania wrażliwych podłoży sprawia, że ​​jest to preferowany wybór w następujących sektorach:

Przemysł motoryzacyjny

Mocowanie okładzin hamulcowych

Zespoły kotwiące pasów bezpieczeństwa

Mocowanie wykończenia wnętrza

Połączenia kanałów HVAC

Elektronika użytkowa

Mechanizmy zawiasów do laptopów

Montaż obudów do urządzeń przenośnych

Wzmocnienie konstrukcyjne w obudowach cienkościennych

Urządzenia medyczne

Zespoły narzędzi chirurgicznych

Elementy urządzeń ortopedycznych

Obudowy sprzętu diagnostycznego

Lotnictwa i Obrony

Mocowanie panelu wnętrza samolotu

Lekkie połączenia konstrukcyjne

Zespoły odporne na wibracje

Ogólna produkcja i montaż

Sprzęt do bagażu i walizek

Połączenia ram meblowych

Skrzynki przyłączeniowe elektryczne

Montaż wyrobów tekstylnych i skórzanych

Zalety stosowania nitów rurkowych w porównaniu z alternatywnymi elementami złącznymi

W porównaniu z nitami pełnymi, śrubami lub złączami spawanymi, nity rurowe oferują wyraźne zalety inżynieryjne.

Mniejsza siła montażowa: zmniejsza zmęczenie operatora i wydłuża żywotność narzędzia

Minimalne odkształcenie materiału: Idealny do cienkich materiałów lub kruchych podłoży

Kontrolowana siła mocowania: stała jakość połączenia bez ryzyka nadmiernego dokręcenia

Brak wpływu termicznego: Proces formowania na zimno zachowuje właściwości materiałowe łączonych komponentów

Estetyczne wykończenie: walcowane główki zapewniają czysty, profesjonalny wygląd

Odporność na wibracje: Po związaniu nity rurowe zachowują integralność połączenia pod obciążeniem dynamicznym

Kryteria doboru nitów rurkowych

Wybór odpowiednich nitów rurkowych wymaga oceny wielu parametrów technicznych. Nuote Metals zaleca następujące ramy oceny.

1. Grubość stosu materiału

Zmierzyć całkowitą grubość łączonych materiałów

Wybierz długość nitu, która pozwala na wystawanie trzpienia na około 0,5–1,0 mm w celu prawidłowego uformowania rolki

2. Wymagania dotyczące ścinania i rozciągania

Określ oczekiwane obciążenia w aplikacji

Odwołaj się do arkuszy danych technicznych Nuote Metals, aby zapoznać się z ocenami wytrzymałości nitów według średnicy i materiału

3. Narażenie środowiska

Zastosowanie w pomieszczeniach: Stal platerowana lub aluminium

Środowiska zewnętrzne lub korozyjne: Stal nierdzewna lub powlekane aluminium

Zastosowania elektryczne: miedź lub mosiądz

 4. Kompatybilność sprzętu instalacyjnego

Prasa ręczna do produkcji niskonakładowej

Prasy pneumatyczne lub serwomotorowe do zautomatyzowanych linii montażowych

5. Wymagania dotyczące stylu głowy

Głowica płaska do montażu podtynkowego

Łeb stożkowy zapewniający ciągłość powierzchni

Okrągła główka zapewniająca estetyczny lub funkcjonalny odstęp

Najlepsze praktyki instalacyjne i zapewnienie jakości

Właściwy montaż ma kluczowe znaczenie dla osiągnięcia wydajności oczekiwanej od nitów rurowych. Nuote Metals rygorystycznie kontroluje jakość na każdym etapie produkcji i zapewnia wsparcie techniczne, aby zapewnić optymalne wyniki instalacji.

Omówienie procesu instalacji

Przygotowanie otworu: Wywiercić lub przebić otwór o średnicy 0,05–0,10 mm większej niż trzpień nitu

Wkładanie: Włóż nit przez dopasowane otwory w materiale

Ustawianie: Zastosuj siłę osiową za pomocą prasy nitowej lub automatycznego systemu podawania

Formowanie rolki: Pusty koniec toczy się na zewnątrz, tworząc drugą głowicę, która zaciska materiały

 Parametry kontroli jakości

Koncentryczność trzpienia: Zapewnia równomierne formowanie rolki

Koncentryczność główki: Utrzymuje spójny wygląd i rozkład obciążenia

Konsystencja twardości: Zapobiega pękaniu podczas montażu

Grubość poszycia: Spełnia specyfikacje odporności na korozję

【Nity rurowe】 Często zadawane pytania

P1: Jaka jest różnica między nitami półrurowymi a nitami rurowymi pełnymi?

Odp.: Nity półrurowe mają głębokość wydrążoną wynoszącą około 20–30% długości trzpienia, a pozostała część jest lita. Taka konstrukcja zapewnia wyższą wytrzymałość na ścinanie, a jednocześnie zmniejsza siłę montażu w porównaniu z nitami pełnymi. Nity rurowe pełne są puste w całym trzpieniu, co zapewnia najniższą siłę montażową i najniższą wagę, ale przy niższej ogólnej wytrzymałości. Nuote Metals zaleca nity półrurowe do połączeń konstrukcyjnych i nity rurowe pełne do połączeń niekonstrukcyjnych lub gdy krytyczna jest redukcja masy.

P2: Jak określić prawidłową długość nitu rurowego dla mojego zestawu?

Odp.: Prawidłową długość nitu oblicza się jako: Grubość materiału + 0,5 do 1,0 mm (dla standardowego formowania rolkowego). Na przykład, jeśli łączysz dwa arkusze o łącznej grubości 3,0 mm, wybierz nit o długości trzpienia od 3,5 mm do 4,0 mm. Wystająca część tworzy zwiniętą główkę. W przypadku twardszych materiałów lub gdy wymagana jest większa średnica walcowanej główki, może być konieczny dłuższy występ. Na żądanie firma Nuote Metals udostępnia szczegółowe tabele doboru długości dla wszystkich kombinacji materiałów.

P3: Czy nity rurowe mogą być stosowane w środowiskach o wysokich wibracjach?

Tak. Nity rurkowe są szeroko stosowane w samochodach i sprzęcie ciężkim właśnie dlatego, że są odporne na poluzowanie pod wpływem wibracji. W przeciwieństwie do łączników gwintowanych, które z czasem mogą się cofnąć, walcowana na zimno główka powoduje trwałe odkształcenie, które utrzymuje siłę zacisku przez cały okres użytkowania produktu. W przypadku ekstremalnych wibracji firma Nuote Metals oferuje nity rurowe blokujące z trzpieniami radełkowanymi lub opcje z powłoką klejącą, aby jeszcze bardziej zwiększyć mocowanie.

Dlaczego Nuote Metals jest liderem w branży produkcji nitów rurowych

Dzięki dwudziestoletniej specjalizacji w precyzyjnych metalowych elementach złącznych firma Nuote Metals opracowała ekosystem produkcyjny, w którym priorytetem jest spójność, identyfikowalność i wsparcie inżynieryjne.

Zakłady posiadające certyfikat ISO 9001:2015: Każda partia nitów rurowych przechodzi kontrolę wymiarową, badanie twardości i weryfikację platerowania

Własny rozwój narzędzi: niestandardowe geometrie nitów są opracowywane i prototypowane w ciągu tygodni, a nie miesięcy

Możliwości globalnego łańcucha dostaw: Stałe terminy realizacji zarówno w przypadku specyfikacji standardowych, jak i niestandardowych

Zespół inżynierów technicznych: Wsparcie na wezwanie w zakresie inżynierii aplikacji, rozwiązywania problemów z instalacją i analizy awarii

Aby poznać wymagania dotyczące nitów rurowych, skontaktuj się z firmą Metale Nuote

Niezależnie od tego, czy określasz tnity rurkowew przypadku linii montażowych samochodów o dużej wydajności lub niestandardowych rozwiązań do zastosowań w urządzeniach medycznych, Nuote Metals zapewnia wiedzę techniczną i niezawodność produkcji, których wymaga nowoczesny przemysł.
