Czy oczka mosiężne to właściwy wybór do zastosowań w PCB, papierze lub tkaninach?

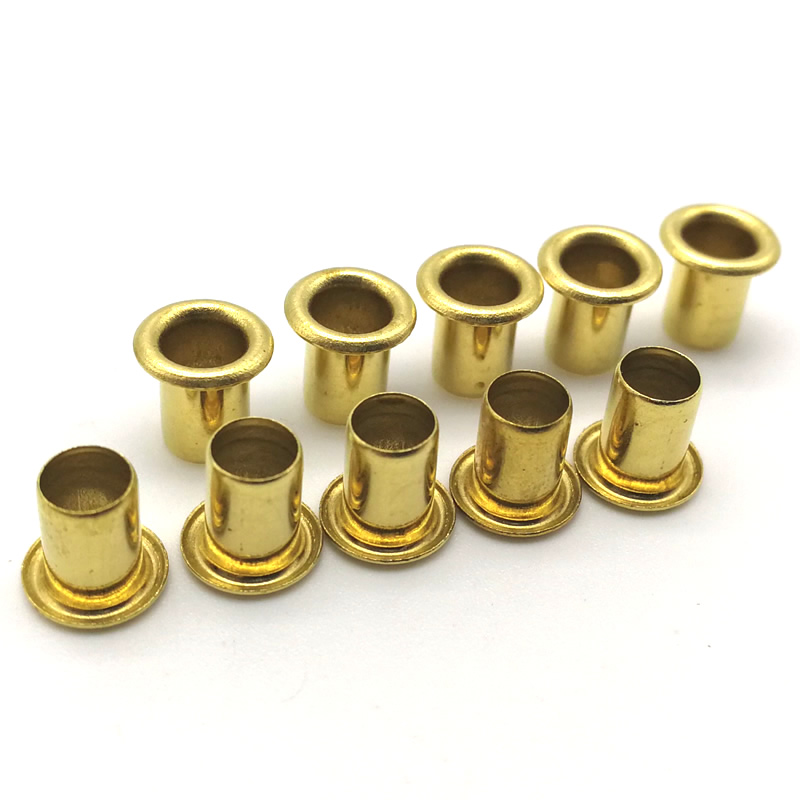

Dziura w jakimkolwiek materiale jest potencjalnym punktem awarii. Bez wzmocnienia krawędzie strzępią się, rozrywają lub pękają pod wpływem naprężeń.Oczka mosiężnerozwiązać ten problem, tworząc trwały otwór o gładkiej powierzchni, który chroni materiał podstawowy i zapewnia niezawodne przejście dla sznurów, przewodów lub elementów złącznych. W Nuote Metals produkujemy oczka z żółtego mosiądzu C2680 — stopu o wyższej zawartości cynku, który zapewnia większą twardość i odporność na zużycie w porównaniu ze standardowym C2600.

W tym przewodniku omówiono praktyczne decyzje: co oznaczają specyfikacje techniczne, jakie wykończenia są dostępne i jak uniknąć typowych awarii w terenie.

Klasa materiału – żółty mosiądz C2680

Zajmujemy się produkcją wszystkichmosiężne oczkaz mosiądzu żółtego C2680 (64–68,5% miedzi, reszta cynku). Stop ten oferuje:

C2680 oferuje dobrą obrabialność, ciągliwość i właściwości głębokiego tłoczenia. Można go łatwo powlekać galwanicznie lub malować i ma dobrą odporność na korozję.

Dane techniczne – średnica trzpienia i średnica zewnętrzna

Dwa najważniejsze parametry wymiarowe mosiężnego oczka to średnica trzpienia (lufa przechodząca przez otwór) i średnica zewnętrzna (kołnierz osadzony na powierzchni). Produkujemy oczka w szerokiej gamie standardowych rozmiarów.

Standardowy zakres rozmiarów

Tolerancje

Produkujemy oczka od średnicy trzpienia 0,8 mm do 10 mm. Rozmiary niestandardowe są dostępne na życzenie.

Konfiguracje – standardowa, na ramię, z podwójną główką i podwójna

Oczka produkujemy w czterech głównych konfiguracjach. Każdy służy innemu celowi.

Typ	Opis	Najlepsze dla	Obraz
Standard (płaski kołnierz)	Jednoczęściowe, kołnierz tylko z jednej strony	Ogólne wzmocnienie otworów: tkanina, płótno, papier, tapicerka
Ramię (stopniowe)	Beczka o profilu schodkowym, pełni funkcję przekładki pomiędzy warstwami	Materiały wielowarstwowe, wypustki PCB, zastosowania wymagające kontrolowanej szczeliny
Podwójna głowa	Gotowy kołnierz/głowica po obu stronach lufy	Kiedy obie strony potrzebują czystego wyglądu – wysokiej jakości wyroby skórzane, dwustronna odzież
Bliźniacze oczka	Dwa równoległe oczka połączone u podstawy lub uformowane w jedną całość	Podwójne sznurowanie, okablowanie równoległe, specjalistyczne systemy pasków

Nasze zalecenie: w większości zastosowań używaj standardu. Użyj ramienia, gdy potrzebujesz elementu dystansowego między warstwami. Użyj podwójnej głowicy, gdy obie strony są widoczne. Użyj podwójnego, gdy potrzebujesz dwóch idealnie wyrównanych otworów.

Wykończenia powierzchni – od standardu do premium

Oferujemy szeroką gamę wykończeń dostosowanych do różnych wymagań funkcjonalnych i estetycznych. Wszystkie wykończenia są zgodne z dyrektywą RoHS.

Dwie aplikacje w świecie rzeczywistym

Przypadki te pochodzą z naszej dokumentacji produkcyjnej.

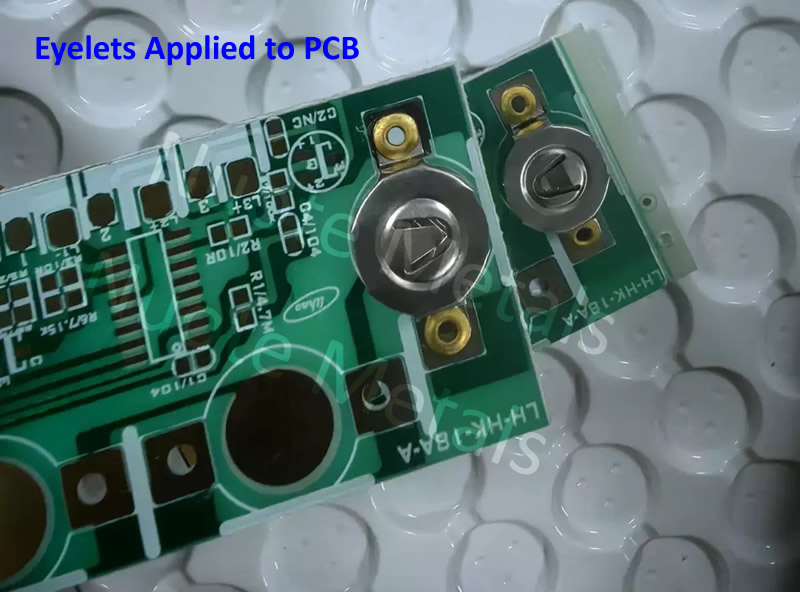

Uziemienie PCB i montaż podzespołów (oczka mosiężne cynowane)

Problem: Producent zasilaczy potrzebował niezawodnego, lutowalnego punktu przyłączeniowego na dwustronnych płytkach PCB. Standardowe podkładki z otworami przelotowymi unosiły się pod wpływem naprężeń termicznych, a płyta wymagała kotwy mechanicznej dla ciężkich transformatorów.

Nasze rozwiązanie: Dostarczyliśmy cynowany C2680mosiężne oczkaz trzpieniem o średnicy 2 mm. Oczka zapewniają zarówno wzmocnienie mechaniczne (zapobiegające złuszczaniu się folii miedzianej), jak i ścieżkę przewodzącą. Cynowanie zapewnia doskonałą lutowność i niską rezystancję styku.

Wynik: oczka utworzyły trwałe punkty połączeń o niskiej rezystancji, które wytrzymują ponad 1000 cykli termicznych. Producent określa teraz nasze oczka do PCB w całej swojej linii produktów.

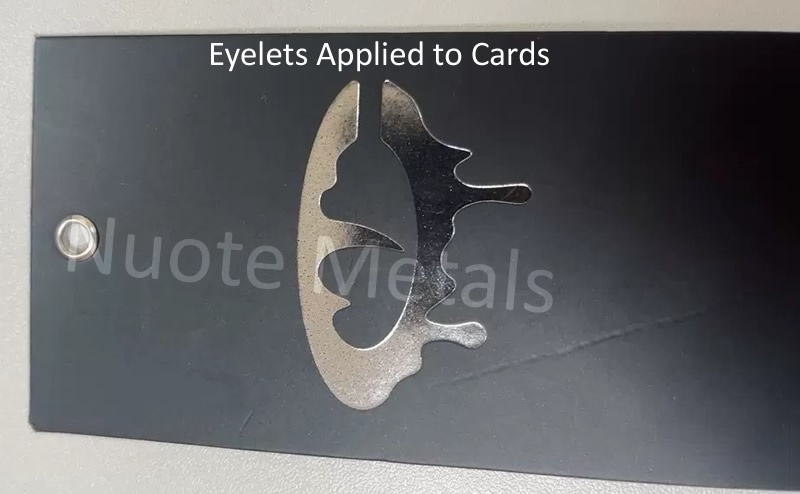

Papierowe przywieszki i etykiety produktów

Problem: Marka detaliczna potrzebowała najwyższej jakości wykończenia zawieszek do swoich produktów. Przywieszki miały dziurkowany otwór do mocowania do odzieży, ale krawędzie dziurek wystrzępiły się i rozerwały podczas przenoszenia. Standardowe papierowe oczka ze sklepów rzemieślniczych były zbyt cienkie i niespójne.

Nasze rozwiązanie: Dostarczyliśmy C2680mosiężne oczkaz trzpieniem o średnicy 3 mm, z polerowanym i lakierowanym wykończeniem. Oczka wzmacniają wycięty otwór, zapobiegając rozdarciu i nadając profesjonalny, trwały wygląd.

Wynik: marka wykorzystuje obecnie te oczka w ponad 2 milionach zawieszek rocznie. Oczka zapewniają spójne wykończenie podczas transportu i obsługi, a wzmocnione otwory nigdy się nie rozrywają.

Jakość i przejrzystość

Nuote Metals działa w oparciu o pełną identyfikowalność i udokumentowane systemy jakości. Nasza dokumentacja produkcyjna pokazuje ponad 50 milionówmosiężne oczkawysłano w ciągu ostatnich pięciu lat, a zwrot z pola wynosił poniżej 0,02%.

Certyfikaty

Nasze zasady dotyczące klientów

• Bezpłatne próbki (rozmiary dostępne w magazynie) – płacisz tylko przesyłką kurierską.
• Niestandardowe oprzyrządowanie – gotowe w 10 dni dla niestandardowych średnic trzpieni lub kształtów kołnierzy.
• MOQ – 20 000 sztuk dla rozmiarów standardowych; niższa w przypadku pierwszych zamówień.
• Czas realizacji – stan magazynowy: 3–5 dni; niestandardowe (łącznie z oprzyrządowaniem): 15–25 dni.
• Pełna identyfikowalność – śledzenie każdej partii od surowego zwoju do gotowego pudełka, z dostępnymi certyfikatami testów w walcowni.

Pierwsze kroki z oczkami

Najszybszy sposób weryfikacjimosiężne oczkadla Twojej aplikacji jest przetestowanie ich na rzeczywistym materiale. Podaj średnicę trzpienia, grubość stosu materiału, środowisko i roczną objętość. W odpowiedzi przekażemy konkretną konfigurację i zalecenie dotyczące wykończenia, bezpłatne próbki i szczegółową wycenę.
