Co wyróżnia dobry element toczony?

Wejdź do dowolnego warsztatu mechanicznego, a dźwięk, który usłyszysz jako pierwszy, to zwykle wysokie wycie tokarki. Tak brzmi dźwięk tworzenia komponentów tokarskich. Wały, przekładki, tuleje, pręty gwintowane – jeśli jest okrągłe i wymaga precyzji, to prawdopodobnie było toczone. Część „obracająca się” oznacza, że ​​materiał wiruje, a stacjonarne narzędzie tnące odcina to, co nie jest potrzebne. DobryToczenie komponentów mają nie tylko odpowiedni kształt; są idealnie spójne. Tysięczna część musi być identyczna z pierwszą.

Od pręta do części: mój widok z tokarki

Jestem Mark i zajmuję się tokarkami CNC od około szesnastu lat. Mój dzień zaczyna się od projektu lub pliku CAD. Klient potrzebuje partiiToczenie komponentów, może do pompy hydraulicznej lub silnika elektrycznego. Moim zadaniem jest przekształcenie tego rysunku w pudełko z gotowymi częściami.

Pierwszym krokiem jest zawsze konfiguracja. Wybieram odpowiedni materiał, stal, aluminium, mosiądz i ładuję okrągły pręt do uchwytu tokarskiego. Następnie przygotowałem narzędzia. Ładuję narzędzia do obróbki zgrubnej, narzędzia do wykańczania, narzędzia do gwintowania i narzędzia do rowkowania do głowicy rewolwerowej. Każdy ma określone zadanie. Ta konfiguracja to wszystko. Jeśli narzędzie ulegnie choćby najmniejszemu uszkodzeniu, cała partia będzie nieprawidłowa. Nie spieszę się.

Następnie uruchamiam pierwszą część. Robię to powoli, krok po kroku, obserwując każde cięcie. Kiedy już skończę, zdejmuję go z maszyny. Ta pierwsza część jest moim dowodem. Mierzę każdy wymiar: średnice mikrometrami, długości suwmiarką, gwinty sprawdzianami do gwintów. Jeśli ten pierwszy element toczący nie jest idealny, dostosowuję przesunięcia w sterowaniu maszyny. Dopiero gdy wszystko jest na swoim miejscu, pozwalam maszynie automatycznie uruchomić pełny program.

Po uruchomieniu tokarka wykonuje pracę, ale ja nie odchodzę. słucham. Cięcie stali wydaje stały, ostry dźwięk. Aluminium to jęk o wyższej częstotliwości. Jeśli dźwięk się zmienia – staje się bardziej szorstki lub zaczyna drgać, zwykle oznacza to, że narzędzie staje się tępe i należy je wymienić, zanim zniszczy wykończenie powierzchni. Regularnie sprawdzam też części. Mógłbym wyciągać jedną na trzydzieści sztuk, aby zmierzyć krytyczną średnicę lub sprawdzić gwint.

Wykończenie części wiele ci mówi. Gładka, błyszcząca powierzchnia oznacza, że ​​prędkości, posuwy i narzędzia były w porządku. Szorstkie lub smugowate wykończenie oznacza, że ​​coś jest nie tak. Czasami uzyskanie idealnego wykończenia jest najtrudniejszą częścią zrobienia czegoś dobregoElement obrotowy .

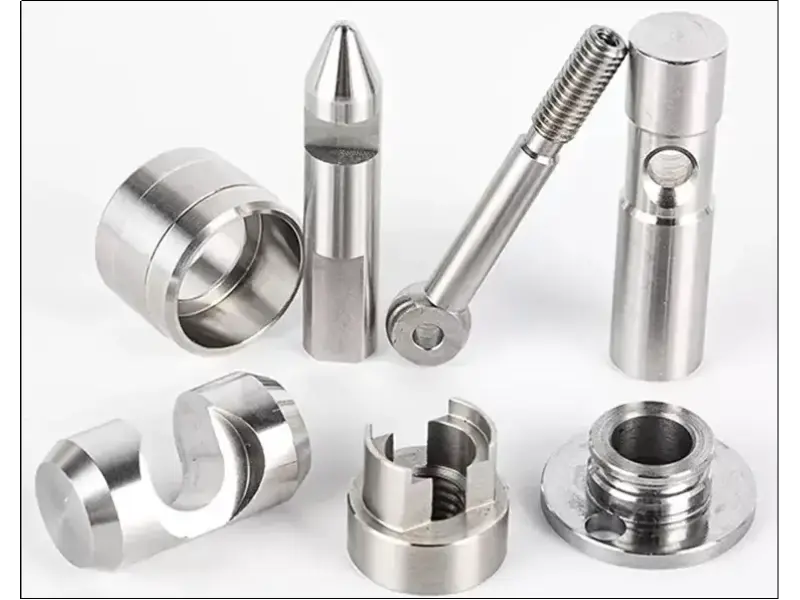

Wykonujemy wszelkiego rodzaju. Czasami jest to zwykła przekładka, po prostu kawałek aluminiowej rurki przycięty na odpowiednią długość. Innym razem jest to złożony wał o wielu średnicach, rowkach na uszczelki i drobnym gwincie. Proces jest taki sam, ale dbałość o szczegóły robi różnicę.

Na końcu serii znajduje się pudełko pełne identycznychToczenie komponentów. To jest cel. Kiedy opuszczą moją ławkę, wiem, że będą pasować i działać dokładnie tak, jak zostały zaprojektowane. Jest w tym cicha satysfakcja. Zaczynasz od zwykłego pręta metalu, a kończysz na części, która ma określony cel. Na tym polega toczenie.
