Dlaczego nity półrurowe poprawiają niezawodność połączenia?

Streszczenie artykułu: Nity półruroweto łączniki, które warto zastosować, gdy potrzebujesz powtarzalnej wytrzymałości, schludnego wyglądu i szybkiego montażu — bez konieczności stosowania dużej liczby śrub lub luzów, które mogą wystąpić w przypadku złego doboru śrub. W tym szczegółowym przewodniku opisano działanie nitów półrurowych, najczęstsze problemy klientów, które rozwiązują (luźne połączenia, pęknięte tworzywa sztuczne, korozja, nierówne zaciskanie) oraz praktyczne zasady projektowania, które pomogą Twojemu produktowi przejść kontrolę i wytrzymać dłużej. Znajdziesz tu również listy kontrolne wyboru, tabele porównawcze, wskazówki dotyczące montażu i często zadawane pytania, które pomogą Ci z pewnością wybrać odpowiedni nit.

Zarys w skrócie

• Podstawy:Czym są nity półrurowe i jak tworzą połączenie.
• Punkty bólowe:Typowe awarie w rzeczywistych produktach i poprawki.
• Wybór:Rozmiar, zakres chwytu, rodzaj główki, materiał i wykończenie.
• Proces:Rozmiar otworu, oprzyrządowanie, siła osadzania i konsystencja.
• Jakość:Elementy kontrolne, które zatrzymują wady przed wysyłką.
• Decyzja:Kiedy zamiast tego zastosować inny element złączny.
• Pozyskiwanie:O co poprosić dostawcę, aby udowodnił stabilność i możliwości.

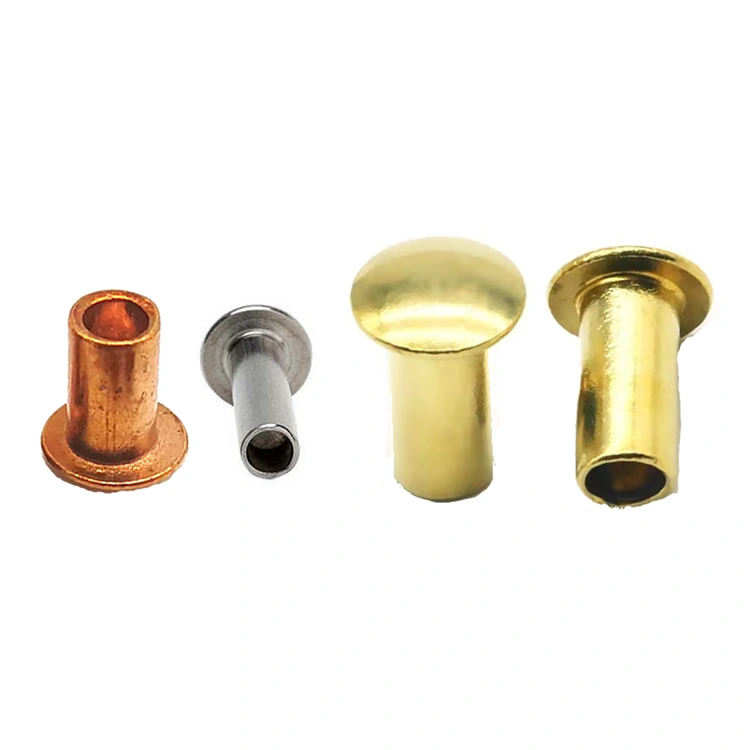

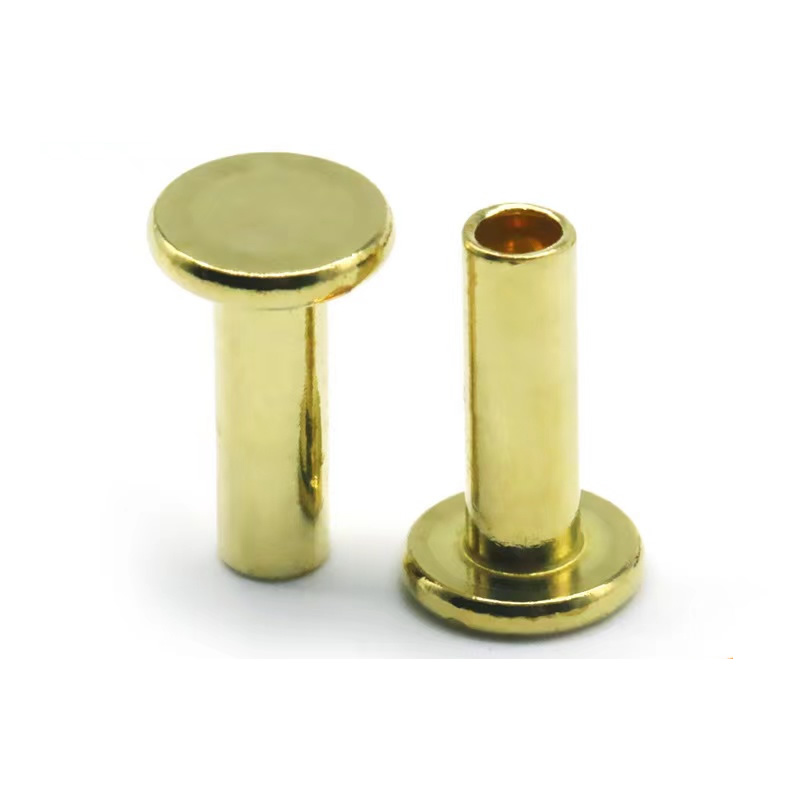

Czym są nity półrurowe

Nity półrurowe to nity z częściowo wydrążonym trzpieniem na końcu. To małe wgłębienie nie jest kosmetycznym szczegółem — to powód, dla którego te nity osadzają się szybko i konsekwentnie. Podczas instalacji narzędzie do osadzania zwija lub rozszerza wydrążony koniec na zewnątrz, tworząc drugą „głowę” (często nazywaną klinczem), która zaciska części razem.

Ponieważ trzeba przesunąć mniej metalu niż w przypadku nitu pełnego, nity półrurowe zazwyczaj wymagają mniejszej siły osadzania i można je montować z dużą prędkością. To sprawia, że ​​doskonale sprawdzają się na liniach produkcyjnych, gdzie liczy się czas cyklu, powtarzalność i czysty wygląd wykończenia.

• Kluczowa idea:Wydrążony ogon pomaga kontrolować deformację, prowadząc do stabilnego tworzenia się klinczu.
• Typowe zastosowania:Zawiasy, zatrzaski, małe mechanizmy, urządzenia, wnętrza samochodów, obudowy elektroniki, wyroby skórzane i lekkie zespoły.
• Gdzie świecą:Gdy zależy Ci na dużej wydajności ścinania, schludnym wyglądzie i wydajnej produkcji.

Problemy klientów i sposób, w jaki nity półrurowe je rozwiązują

Większość kupujących nie budzi się z entuzjazmem, aby „wybrać nity”. Wybierają je, ponieważ coś boli: montaż jest powolny, części luzują się w terenie, plastiki pękają, pojawia się korozja lub jakość różni się w zależności od partii. Oto, jak nity półrurowe łagodzą najczęstsze bóle głowy.

• Punkt bolesny 1: Śruby poluzowują się z biegiem czasu (wibracje, jazda na rowerze, obsługa).
  Nity półrurowe tworzą trwałe połączenie mechaniczne. Przy prawidłowym ustawieniu nie ma ryzyka cofnięcia się gwintu, a odporność na wibracje poprawia się bez polegania na chemicznych środkach do zabezpieczania gwintów.
• Problem 2: Szybkość montażu jest zbyt mała lub rosną koszty pracy.
  Nitowanie można zautomatyzować i ujednolicić. Przy prawidłowym oprzyrządowaniu i kontroli otworów proces staje się „miejscem + ustawieniem”, co zmniejsza zmienność operatora.
• Ból nr 3: Problemy kosmetyczne (zadrapania, nieporęczne główki, nierówne mocowanie).
  Można wybrać wiele stylów łbów (okrągłe, płaskie, wpuszczane, przypominające kratownice) w celu dopasowania do celów związanych z wyglądem. Spójna geometria klinczu poprawia również postrzeganą jakość.
• Punkt bolesny 4: Pęknięte tworzywa sztuczne lub zdeformowane cienkie blachy.
  Ponieważ nity półrurowe wymagają mniejszej siły niż nity pełne, mogą być bardziej przyjazne dla tworzyw sztucznych i cienkich metali — zwłaszcza w połączeniu z podkładkami, tulejami lub kontrolowanymi ustawieniami rozszerzenia.
• Problem nr 5: Korozja i plamy w rzeczywistych warunkach.
  Wybór materiału i wykończenia jest główną dźwignią: opcje ze stali nierdzewnej, stali platerowanej lub aluminium/mosiądzu można dostosować do wilgotności, narażenia na sól, problemów galwanicznych i wymagań dotyczących wyglądu.
• Problem nr 6: Niestabilna jakość u dostawców lub partii.
  Nity wyglądają na proste, ale ich konsystencja zależy od jakości drutu, dokładności formowania, obróbki cieplnej (jeśli jest używana), kontroli platerowania i kontroli wymiarów. Dostawca posiadający kontrolę procesu i identyfikowalność ogranicza niespodzianki.

Jak wybrać odpowiednie nity półrurowe

„Najlepszy” nit to taki, który pasuje do Twojego projektu złącza i realiów produkcyjnych. Skorzystaj z poniższej listy kontrolnej, aby uniknąć klasycznego błędu: wybierając samą średnicę i później odkrywając, że klincz jest nierówny lub połączenie wydaje się luźne.

• 1) Zdefiniuj wspólny cel:Czy dotyczy to głównie wytrzymałości na ścinanie, ruchu obrotowego, oporu na wyciąganie czy wyglądu? Sworzeń zawiasu zachowuje się inaczej niż wspornik sztywny.
• 2) Potwierdź całkowitą grubość materiału (chwyt):Dodaj wszystkie warstwy, które będzie zaciskał nit, w tym wszelkie podkładki i tuleje.
• 3) Wybierz średnicę:Większe średnice generalnie poprawiają wytrzymałość na ścinanie i powierzchnię nośną, ale wymagają większych otworów i mogą zwiększać widoczny rozmiar łba.
• 4) Ustaw długość trzonu:Długość musi umożliwiać prawidłowe uformowanie klinczu – zbyt krótka powoduje słaby efekt flary; zbyt długie mogą się wyginać lub tworzyć ostre krawędzie.
• 5) Wybierz styl głowy:Dopasuj wygląd i wymagania dotyczące prześwitu. Jeśli równe powierzchnie mają znaczenie, rozważ konstrukcje z wgłębieniem (i upewnij się, że materiał jest w stanie to wytrzymać).
• 6) Wybierz materiał i wykończenie:Zrównoważ wytrzymałość, odporność na korozję, kompatybilność galwaniczną, koszt i estetykę.
• 7) Dopasuj oprzyrządowanie i proces:Dostępna metoda nitowania (orbitalna, promieniowa, udarowa, metodą walcową) wpływa na to, jakie wymiary i materiały zachowują się najlepiej.

Najlepsze praktyki w zakresie projektowania i instalacji

Połączenie nitowe jest tak dobre, jak otaczający go system: rozmiar otworu, układanie w stosy, oprzyrządowanie i kontrola procesu. Jeśli chcesz mieć mniej odrzuceń i zwrotów, te praktyczne zasady załatwią sprawę.

• Kontroluj średnicę i okrągłość otworu.Zbyt duże lub nieokrągłe otwory są główną przyczyną chybotania i niespójnego klinczu. Traktuj jakość otworu jako krytyczny wymiar, a nie refleksję.
• Przestrzegaj zakresu chwytu.Jeśli grubość stosu jest różna, określ długość nitu, która nadal będzie tworzyła solidny klin w najcieńszym stosie. W przypadku grubszych stosów należy rozważyć inną długość lub kontrolowaną tuleję.
• Wybierz właściwą metodę ustawiania.Nitowanie orbitalne lub promieniowe często zapewnia gładsze i bardziej kontrolowane formowanie niż nitowanie twarde, co może być przydatne w przypadku części kosmetycznych i tworzyw sztucznych.
• Zapobiegaj szkodom materialnym.W przypadku zespołów z tworzywa sztucznego lub cienkich blach należy stosować podkładki, tuleje lub profile kielichowe, które rozkładają obciążenie i zmniejszają koncentrację naprężeń.
• Projektuj pod kątem ruchu, gdy jest to potrzebne.Jeśli nit działa jak oś obrotowa (jak zawias), celem jest kontrolowany obrót, a nie maksymalny zacisk. Tuleje lub przekładki pomagają utrzymać płynny ruch bez wiązania.
• Unikaj ostrych krawędzi klinowych.Źle uformowane ogony mogą tworzyć zadziory, które przecinają dłonie, zaczepiają tkaniny lub kolidują z sąsiadującymi częściami. Geometria narzędzi ma znaczenie.

Szybka lista kontrolna „od specyfikacji do produkcji”:

• Potwierdź zakres grubości stosu (min./nominalna/maks.).
• Zablokuj tolerancję otworu i docelowe wykończenie powierzchni.
• Zdefiniuj wymagania dotyczące stylu i wyglądu głowy.
• Zdecyduj o materiale i wykończeniu w oparciu o narażenie środowiska.
• Sprawdź wymiary klinczowe za pomocą próbek pierwszego artykułu.
• Dokumentuj proces osadzania (narzędzie, siła, cykl, punkty kontrolne).

Kontrole jakości, które zapobiegają awariom w terenie

Kupujący często obwiniają „złe nity”, gdy prawdziwym winowajcą jest niekontrolowana zmienność — zmiany twardości drutu, zmiany grubości poszycia lub nie jest mierzona geometria klinczowa. Prosty, powtarzalny plan inspekcji radykalnie zmniejsza ryzyko.

• Kontrola wymiarowa:Średnica, długość, średnica/wysokość łba i głębokość wydrążenia powinny odpowiadać specyfikacji. Spójna, pusta geometria umożliwia spójne tworzenie klinczów.
• Zakończ kontrolę:Poszukaj łuszczenia się, przebarwień lub nierównej powłoki, które mogą powodować korozję lub odrzuty kosmetyczne.
• Sprawdzanie poprawności ustawień:Zmierz średnicę i wysokość klina po montażu. Te dwie liczby często lepiej prognozują wydajność stawów niż „wydaje się, że są ciasne”.
• Kontrole mechaniczne:W przypadku części krytycznych należy przeprowadzić testy ścinania/wyciągania na zmontowanych próbkach. Wyniki zyskujące popularność na przestrzeni czasu wcześnie wychwytują dryf.
• Identyfikowalność:Śledzenie partii pomaga szybko izolować problemy, zamiast zamieniać jedną wadę w całkowite przestoje w produkcji.

Jeśli Twój produkt jest skierowany do klienta, rozważ dodatkowy „standard wyglądu” dla obszarów nitowanych: akceptowalne ślady łba, dopuszczalne wzory pierścieni narzędziowych i dozwolone różnice w wykończeniu. Zapobiega to subiektywnym rozbieżnościom podczas kontroli końcowej.

Kiedy rozważyć alternatywy

Nity półrurowe są doskonałe, ale nie są uniwersalnym rozwiązaniem. Jeśli Twój zespół ma problemy, przyczyną może być to, że wymagania dotyczące połączenia nie odpowiadają trwałemu łącznikowi zaciskowemu.

• Wybierz śruby/śrubyjeśli potrzebujesz łatwości serwisowania, częstego demontażu lub regulowanej siły zacisku.
• Wybierz nity zrywalnejeśli masz dostęp tylko z jednej strony.
• Wybierz solidne nityjeśli złącze jest wytrzymałe i można wytrzymać większą siłę osadzania za pomocą solidnych narzędzi i materiałów.
• Rozważ klej + nitw niektórych projektach, w których potrzebne jest uszczelnienie, tłumienie drgań lub rozkład obciążenia, podczas gdy nit zapewnia natychmiastową wytrzymałość podczas obsługi.

Współpraca z niezawodnym dostawcą nitów

Oto część, która chroni Cię przed „zmieniliśmy dostawców i wszystko zaczęło zawodzić”. Niezawodny dostawca nie sprzedaje tylko części; utrzymują stabilność w różnych partiach, wspierają pytania inżynieryjne i pomagają uniknąć przeprojektowywania pętli.

Nuote Metals Technology Co., Ltd.wspiera projekty nitów półrurowych, w których kupujący potrzebują stałej jakości formowania, opcji materiałowych i specyfikacji przyjaznych dla produkcji. Oceniając dostawcę (w tym Nuote Metals Technology Co., Ltd. lub kogokolwiek innego), zadawaj pytania, które ujawnią dojrzałość procesu – a nie tylko cenę.

• Czy możesz zapewnić spójność materiałów i procesów?Szukaj stabilnych źródeł, określonych inspekcji i kontroli partii.
• Czy możesz dostosować wymiary i style główki?Wiele zespołów wymaga niestandardowych długości, profili główki lub specjalnych pustych geometrii.
• Czy możesz polecić tolerancje otworów i metody osadzania?Najlepsi dostawcy rozumieją, że nit jest częścią systemu.
• Jak radzisz sobie z próbkowaniem pierwszego artykułu?Wczesne próbki powinny potwierdzić geometrię i wygląd klinczu przed masową produkcją.
• Jaki jest plan dotyczący wykończenia powierzchni i oczekiwań antykorozyjnych?Dobry dostawca z góry wyjaśnia założenia dotyczące ochrony środowiska i ograniczenia dotyczące wykończenia.

Często zadawane pytania

• P: Czym nity półrurowe różnią się od nitów pełnych?
  A:Nity półrurowe mają częściowo wydrążony koniec, dzięki czemu wymagają mniejszej siły do ​​osadzania i mogą szybko utworzyć spójny klin. Nity pełne są w pełni solidne i zazwyczaj wymagają większej siły i solidniejszych części/oprzyrządowania.

• P: Jak zapobiec poluzowaniu się połączenia nitowego?
  A:Najczęstszymi przyczynami są zbyt duże otwory, niewłaściwa długość nitu w stosunku do rzeczywistego uchwytu lub nierówne ustawienie. Zwiększ tolerancje otworów, dopasuj zakres chwytu i po ustawieniu sprawdź średnicę/wysokość klinu.

• P: Czy nity półrurowe nadają się do części z tworzyw sztucznych?
  A:Często tak – zwłaszcza, że ​​siła osadzania może być mniejsza niż w przypadku nitów pełnych. Użyj podkładek, tulei lub formowania kontrolowanego, aby rozłożyć obciążenie i zmniejszyć naprężenia, które mogą powodować pękanie tworzyw sztucznych.

• P: Jaki jest najlepszy wybór materiału do użytku na zewnątrz?
  A:Stal nierdzewna jest często wybierana do środowisk wilgotnych lub korozyjnych. Stal platerowana również może się sprawdzić, ale rodzaj i grubość poszycia należy dopasować do warunków ekspozycji i wymagań dotyczących wyglądu.

• P: Czy nity półrurowe można zdjąć w celu naprawy?
  A:Zaprojektowane są jako elementy złączne trwałe. Usunięcie zazwyczaj polega na przewierceniu nitu, co może spowodować uszkodzenie otaczających materiałów. Jeżeli priorytetem jest łatwość serwisowania, należy rozważyć łączniki gwintowane lub konstrukcję z wymiennymi elementami obrotowymi.

• P: Co powinienem sprawdzić podczas kontroli przychodzącej?
  A:Sprawdź średnicę trzpienia, długość, wymiary łba, głębokość wydrążenia, jakość wykończenia i wyniki ustawienia próbki (średnica i wysokość klinczu). Mają one bezpośredni wpływ na stabilność i wygląd montażu.
